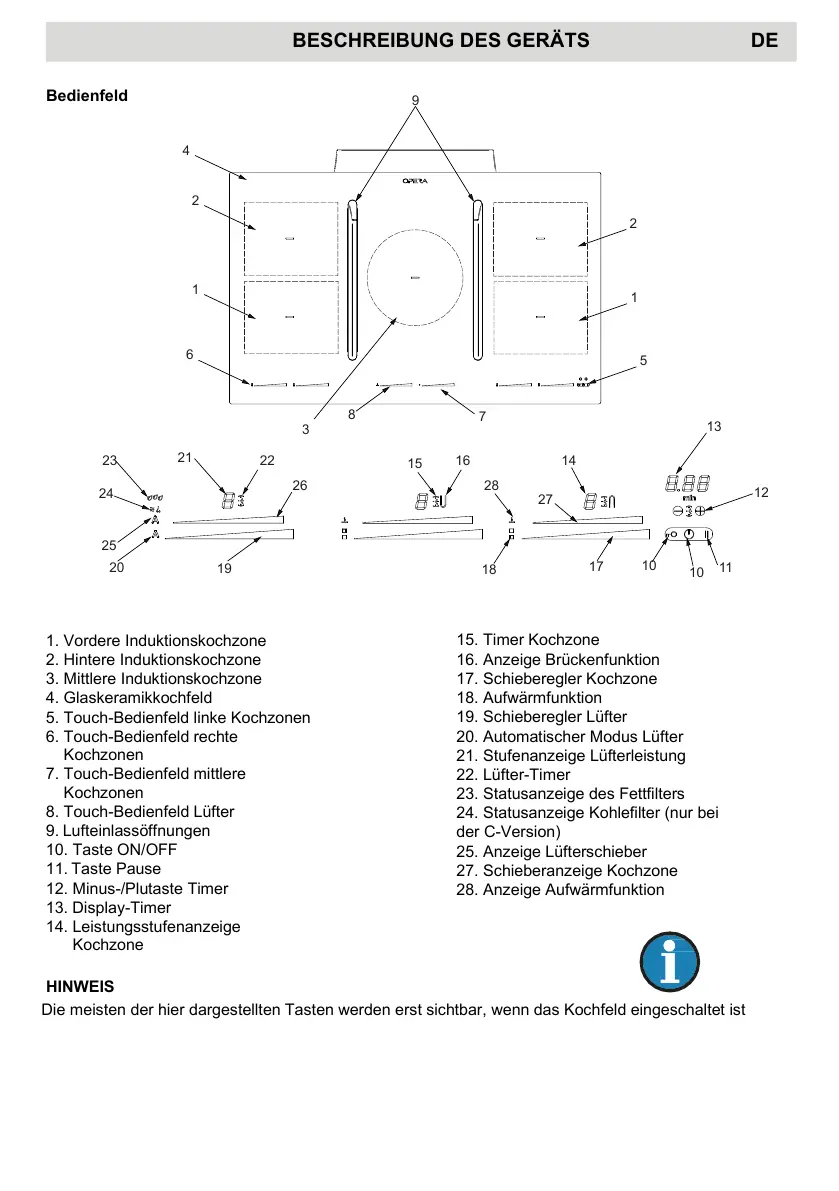

Opera Nivel Pro - Bedienfeld 13

9
1. Vordere Induktionskochzone
2. Hintere Induktionskochzone
3. Mittlere Induktionskochzone
4. Glaskeramikkochfeld
5. Touch-Bedienfeld linke Kochzonen
6. Touch-Bedienfeld rechte
Kochzonen
7. Touch-Bedienfeld mittlere
Kochzonen
8. Touch-Bedienfeld Lüfter
9. Lufteinlassöffnungen
10. Taste ON/OFF
11. Taste Pause
12. Minus-/Plutaste Timer
13. Display-Timer
14. Leistungsstufenanzeige
Kochzone
15. Timer Kochzone
16. Anzeige Brückenfunktion
17. Schieberegler Kochzone
18. Aufwärmfunktion
19. Schieberegler Lüfter
20. Automatischer Modus Lüfter
21. Stufenanzeige Lüfterleistung
22. Lüfter-Timer
23. Statusanzeige des Fettfilters
24. Statusanzeige Kohlefilter (nur bei
der C-Version)
25. Anzeige Lüfterschieber
27. Schieberanzeige Kochzone
28. Anzeige Aufwärmfunktion
Die meisten der hier dargestellten Tasten werden erst sichtbar, wenn das Kochfeld eingeschaltet ist
Bedienfeld
BESCHREIBUNG DES GERÄTS DE
4
3 Appliance description
Observe all safety and warning information during operation (see Safety chapter).
3.1 System description
1. Nivel Professional cooking hob
2. Touch control panel
3. Drawer with LED lighting and light sensor
4. Naber canal (fitting length)
5. Fan motor (B/C version)
6. Outlet nozzle in air direction
7. Nozzle plate for change of blowing direction
8. Suction silencer
9. Outlet silencer
10. Fan-cooking hob connection cable
11. Water collector
12. Condensation filter
13. Filters box
14. Grease filter
APPLIANCE DESCRIPTION EN
Installation sequence: 14 and 15 inside 13, then 13 - 11 - 12 inside 3
Airflow
10
1
2
3
4
5
6
7
8
9
9
3
14
13
12
11
15
15. Activated carbon filter (C version only)
5
3.2 Operating panel
1. Front induction cooking zone
2. Rear induction cooking zone
3. Central induction cooking zone
4. Glass ceramic hob
5. Left cooking zones touch control
6. Right cooking zones touch control
7. Central cooking zone touch control
8. Fan touch control
9. Air intake openings
10. ON/OFF key
11. Pause key
12. Minus key / Plus key timer
13. Timer display
14. Cooking zone power level display
16. Bridge function display
17. Cooking zone slider control
18. Warming function
19. Fan slider control
20. Fan automatic mode
21. Fan power level display
22. Fan timer
23. Grease filter state indication
24. Carbon filter state indication (only in C-version)
HINW EIS
NOTE
Most of the keys shown here will only
become visible when the hob has been
switched on.
APPLIANCE DESCRIPTION
EN
19
26
20
25
24
23
21
22
15
16
28
18
27
14
17
10
10
11
12
13
24. Fan automatic mode dispaly
25. Fan slider display
27. Cooking zone slider display
28. Warming function display
1
2
6
4
2
1
5
8
7
3
9
15. Cooking zone timer
13
