3.2. Connaître votre ClearView C Flex

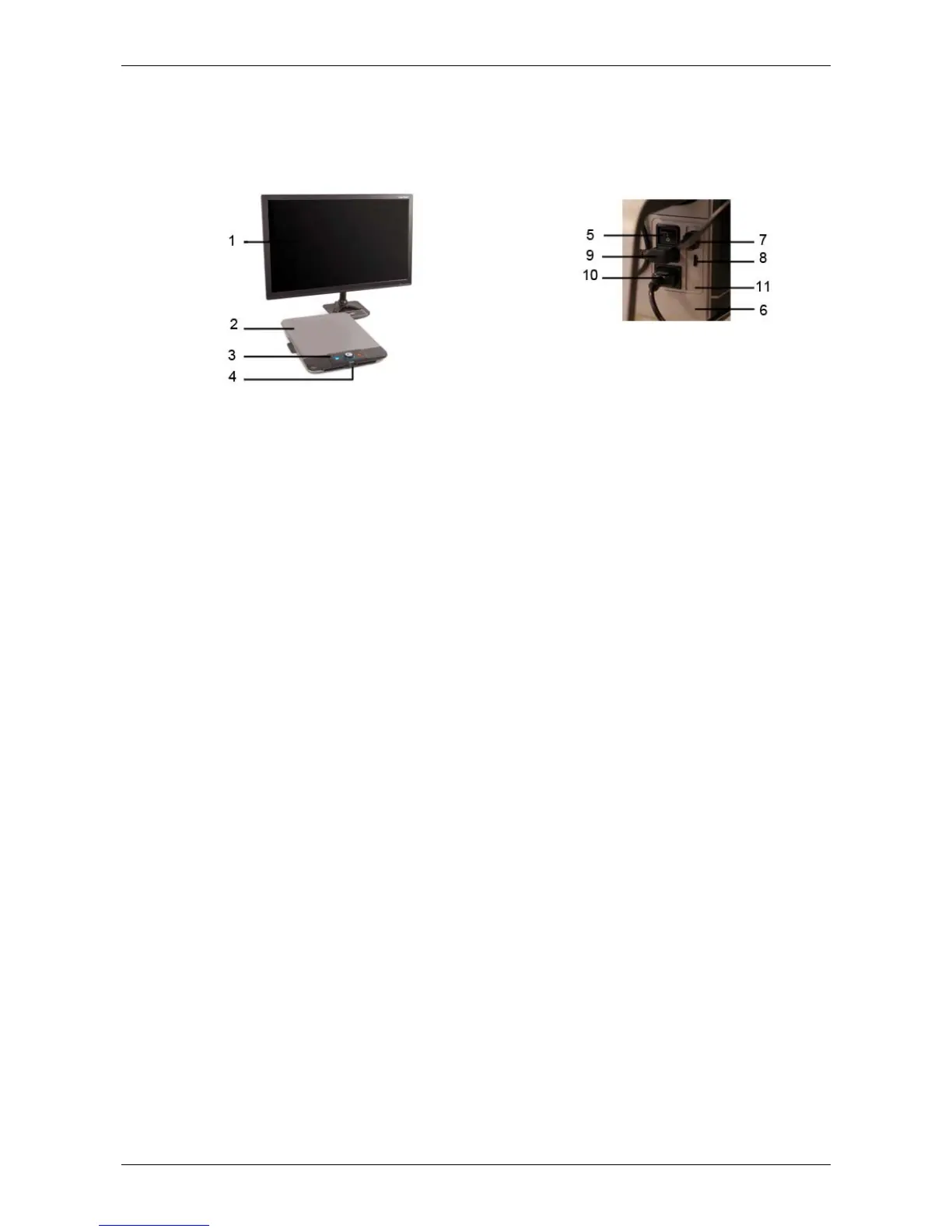

Les schémas suivants illustrent les composantes principales du ClearView C
Flex.
1. Moniteur
2. Table de lecture (optionnel)
3. Panneau de contrôle
4. Glissières de freins X & Y
5. Interrupteur
6. Boîte de caméra
7. Sortie HDMI
8. Entrée HDMI
9. Entrée d’alimentation
10. Sortie d’alimentation
11. Connexion caméra (audio)
Installation du ClearView C Flex
Le ClearView C Flex est livré dans des boîtes et doit être assemblé avant
d’être utilisé. Veuillez aussi vous référer à la fiche d’instruction pour
l’installation du ClearView C Flex, laquelle est incluse dans l’emballage.
Pour installer et allumer votre ClearView C Flex, veuillez suivre les étapes
suivantes:
- Déballez les boîtes contenant le ClearView C Flex;
- Placez la partie inférieure du ClearView C Flex sur une table stable et
sécurisez-la à l’aide d’une vis;
- Placez la partie supérieure du ClearView C Flex sur sa partie inférieure;
- Si vous désirez utiliser votre ClearView C Flex avec la table de lecture,
installez le bras au sommet du mât;
- Utilisez les clés Allen incluses pour serrer les vis en haut et en bas du
bras;
- Installez le dispositif de réglage de l’affichage;
- Placez le moniteur sur le dispositif de réglage de l’affichage;
- Glissez la boîte de caméra dans sa position au bout du bras. Si la
caméra ne filme pas la surface de la table, ajuster l’angle de vue à l’aide
de la vis de réglage sur le dessus du support de la boîte de caméra;
- Insérez les câbles;
- Branchez le câble d’alimentation à une fiche électrique;
- Si le ClearView C Flex ne s’allume pas de lui-même, appuyez sur le
bouton On / Off, sur le côté gauche de la boîte électronique.
