8.7 Bohrfutterschutz - Drill chuck guard

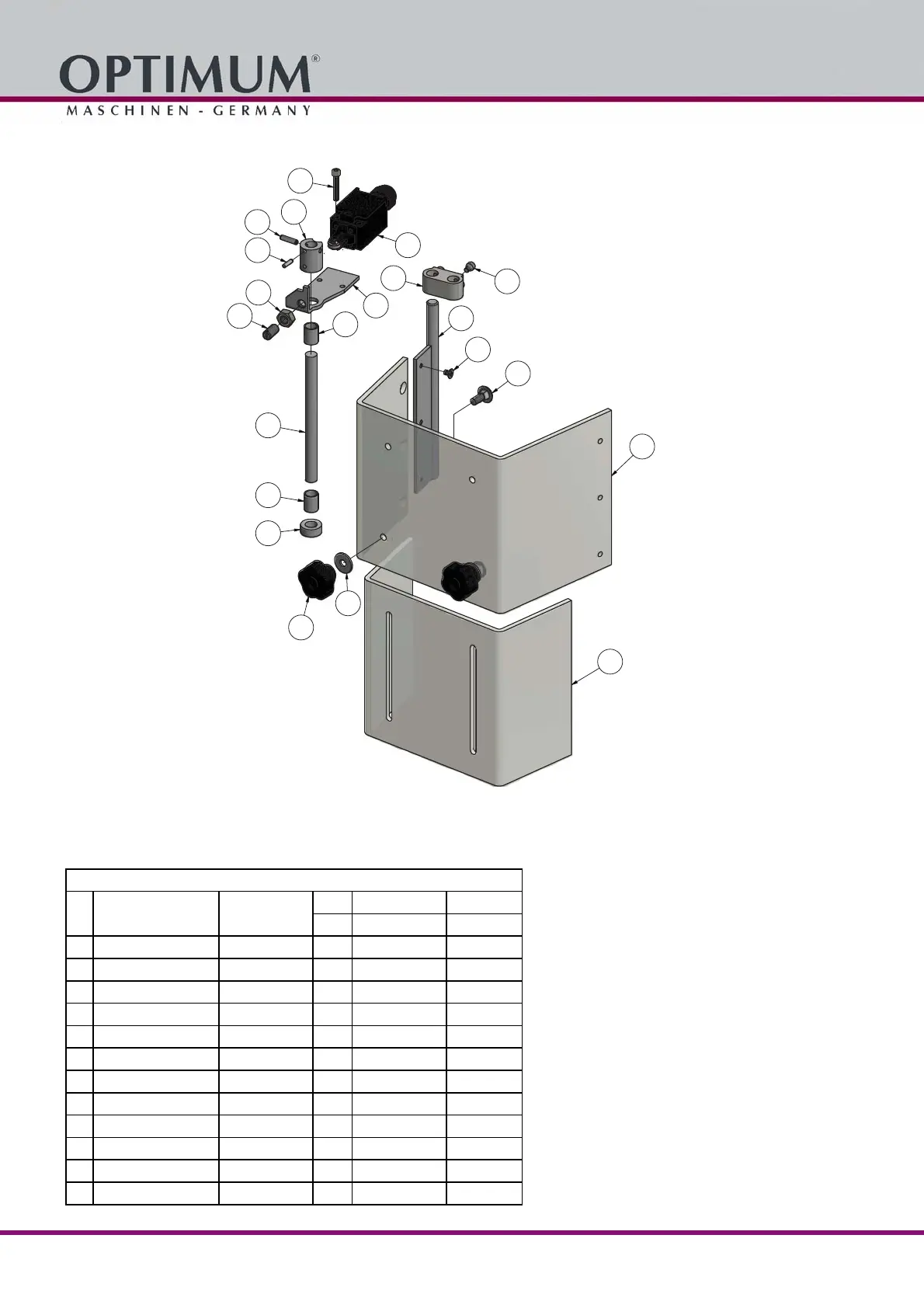

Abb.8-4: Bohrfutterschutz - Drill chuck guard
7
1
2
19
17
20
16
18
11
8
12
13
5
4
14
6
15
3
1
10
9
Ersatzteilliste Bohrfutterschutz - Spare part list drill chuck cover
Pos. Bezeichnung Designation
Menge Grösse Artikelnummer
Qty. Size Item no.
1 Buchse Bushing 2 03020640301
2 Buchse Bushing 1 03020640302
3 Halter Holder 1 03020640303
4 Endschalter End switch 1 QKS7 03020640304
5 Innensechskantschraube Socket head screw 2 ISO 4762 - M4 x 25
6 Schaltnocke Switch cam 1 03020640306
7 Welle Shaft 1 03020640307
8 Halter Holder 1 03020640308
9 Gewindestift Grub screew 1 03020640309
10 Sechskantmutter Hexagon nut 1 ISO 4032 - M8
11 Schraube Screw 3 M4 x 6
12 Halter Holder 1 03020640312
