6.8 Schaltbox - Switch box

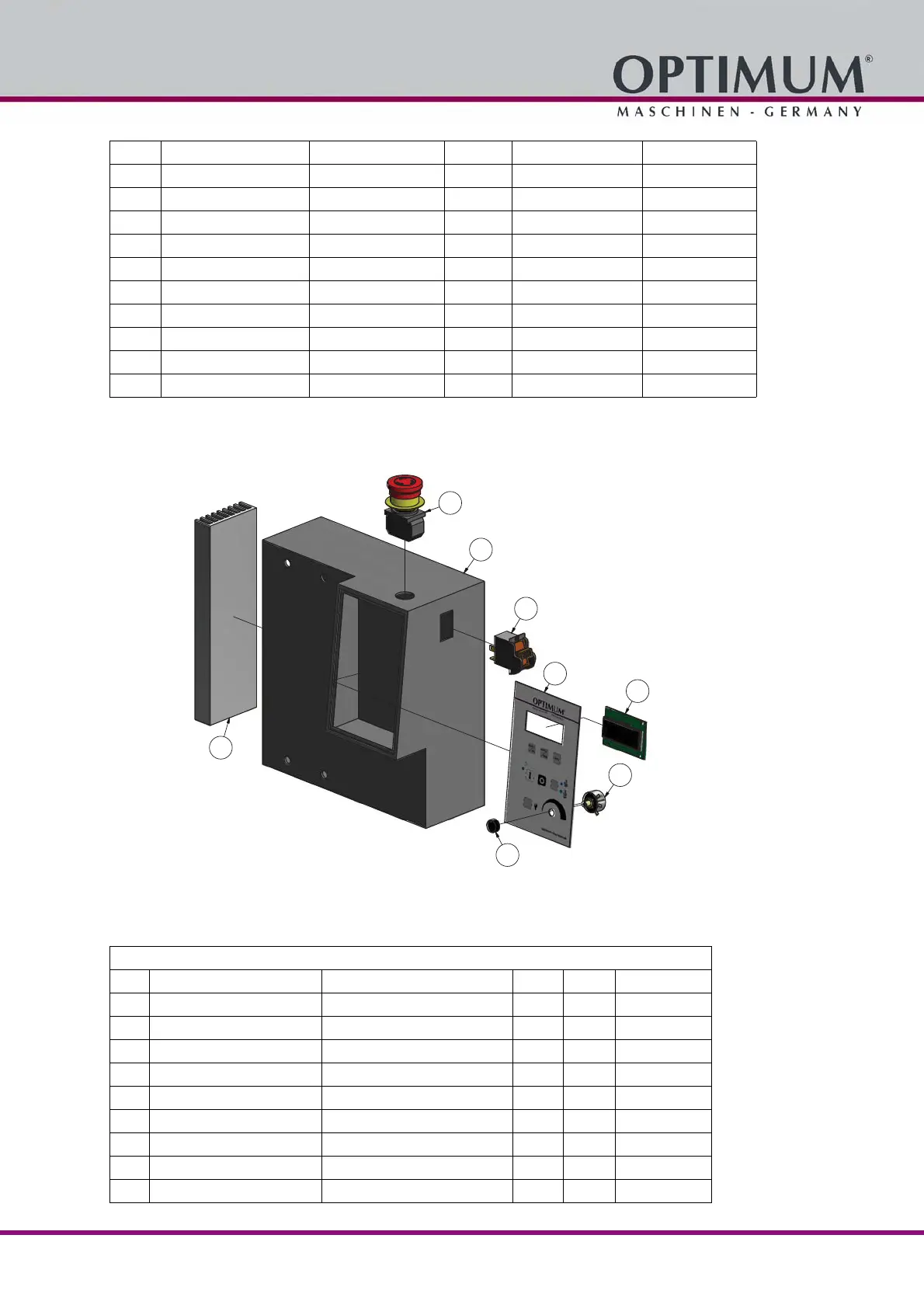

6-5: Schaltbox - Switch box
13 Schraube Screw 1 03338115313
14 Innensechskantschraube Socket head screw 4 ISO 4762 - M8 x 70
15 Skala Scale 1 03338115315
16 Federring Spring ring 4 DIN 128 - A8
17 Gummiabdeckung Rubber cover 1 03338115317
18 Platte Plate 1 03338115318
19 Platte Plate 1 03338115319
20 Innensechskantschraube Socket head screw 4 ISO 4762 - M5 x 10
21 Axiallager Thrust bearing 2 51200 04051200
23 Skala Scale 1 03338115323
24 Faltenbalg Gaiter 1 03338115324
Ersatzteileliste Schaltbox - Spare parts list switch box
Pos. Bezeichnung Designation Menge Grösse Artikelnummer
Qty. Size Item no.
1 Gehäuse Housing 1 03338115401
2 Kühlplatte Coolant plate 1 03338115402
3 Einstellknopf Ajust knob 1 03338115403
4 Steuerung Control 1 03338115404
5 Potentiometer Potentiometer 1 0313235
6 Drehzahlanzeige/Tiefenanzeige Rotation speed display/depth display 1 03338115406
7 Hauptschalter Main switch 1 03338115407
8 Not-Halt-Schlagschalter Emergency stop button 1 03338115408
