Optimus UP-367 - Vista Posterior

Fuse
OUTPUTS
0 50V
FAIL
SURETY
PAGING
70V
100V
16 Ω 8 Ω 4 Ω
24V
FAN
POWER
SUPPLY
230V
50/60 Hz
INPUT/OUTPUT CONTACTS
1
234
5
6
7
89
PRIORITY
CTRL. INPUT
GND
PRIORITY
INPUT
PRIORITY
OUTPUT
PROGRAM
INPUT
PROGRAM
OUTPUT
ON OFF
POWER AMPLIFIER
240W RMS (312W IHF)
UP-247
Engineered in EU (Spain)
Made in China
OPTIMUS S.A.
PRI-PRO RJ CONNECTION
6. PRIORITY
8.
METAL
SHIELD
GND
(WHEN BALANCED)
7
8
6
5
3
2
1
DIPSWITCH CONFIGURATION
ON OFF
PRI-PRO
LINK
SHIELD-GND
LINK
7. Priority ctrl. in
6. Audio C
5. Audio H
4. Priority in
8. Priority ctrl. out
3. Priority out
2. Program in
1. Program out
SURVEILLANCE
SURVEILLANCE RJ CONNECTION
1. OSC IN
2. NC
3. OSC OUT 1
4. PROTECT
5. OSC OUT 2
6. PRI OUT
7. +24VDC OUTPUT
8.
METAL
SHIELD
GND
24V
FAIL
OUTPUTS
0 50V 70V 100V
4
Ω
8
Ω
16
Ω
SURETY PAGING
Figura 2

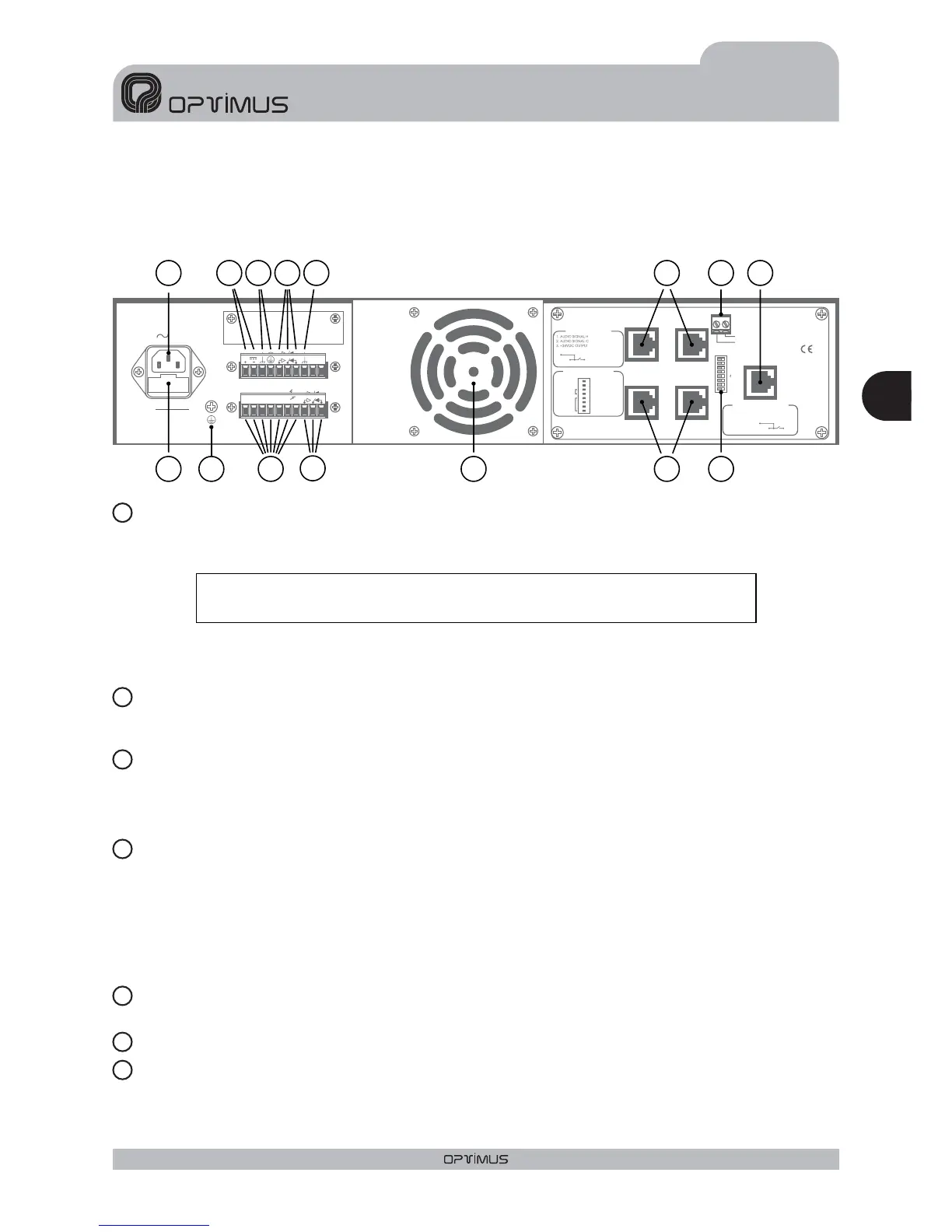

3.VISTA POSTERIOR
CONEXIÓN A LA RED DE 230V.c.a.
FUSIBLE DE RED
ENTRADA ALIMENTACIÓN CON BATERÍA
CONEXIÓN DE LA MASA AL CHASIS
RELÉ FAIL
CONTACTO DE MASA
CONTACTO DE CHASIS
En la placa posterior dispone de una base macho para la alimentación CEE22 que permite conectarlo a la red
mediante el cable suministrado.
El diseño del transformador de alimentación asegura el uso de diferentes tensiones de red. Estos
amplificadores salen de fábrica preparados para funcionar a 230 V.c.a. Bajo pedido se pueden suministrar
preparados para otros voltajes
Se encuentra situado en el cajetín inferior de la base de alimentación.También hay un recambio en el mismo
cajetín.
Esta alimentación permite el uso de estos aparatos en instalaciones de seguridad, conectando una batería de
24V.c.c.
El interruptor ON/OFF NO corta la alimentación de la batería.
En toda instalación de megafonía es muy importante que haya un solo punto de unión entre la masa de señal y
el contacto de tierra de la red.
Si la instalación de megafonía está compuesta por varios aparatos, probablemente tendrán los chasis unidos,
bien mediante el terminal de tierra de la conexióna la red, o bien porque están montados en un armario rack.
Si las masas están también unidas por los circuitos de señal, es aconsejable quitar el puente entre la masa y el
chasis de todos los aparatos excepto uno.
Se activacuando actúa la protección o falla la alimentación de red del amplificador.
Atención: Este aparato no puede estar expuesto al agua o a salpicaduras
2
1
3
4
5
6
7
15
5
9
436
128
1
13
14
10
2 11
7
5
UP-367, UP-247, UP-127 y UP-67 Versión 1.0
Esp
ESPAÑOL
AMPLIFICADORES UP-367, UP-247, UP-127 y UP-67
