Optimus UP-367 - Page 8

Fuse
OUTPUTS
050V
FAIL
SURETY
PAGING
70V
100V
16 Ω 8 Ω 4 Ω
24V
FAN
POWER
SUPPLY
230V
50/60 Hz
INPUT/OUTPUT CONTACTS
1
234
5
6
7
89
PRIORITY
CTRL. INPUT
GND
PRIORITY
INPUT
PRIORITY
OUTPUT
PROGRAM
INPUT
PROGRAM
OUTPUT
ON OFF
POWER AMPLIFIER
240W RMS(312W IHF)
UP-247
Engineered in EU (Spain)
Made inChina
OPTIMUS S.A.
PRI-PRO RJ CONNECTION
6. PRIORITY
8.
METAL
SHIELD
GND
(WHEN BALANCED)
7
8
6
5
3
2
1
DIPSWITCH CONFIGURATION
ON OFF
PRI-PRO
LINK
SHIELD-GND
LINK
7. Priorityctrl. in
6. AudioC
5. AudioH
4. Priorityin
8. Priorityctrl. out
3. Priorityout
2. Programin
1. Programout
SURVEILLANCE
SURVEILLANCE RJ CONNECTION
1. OSC IN
2. NC
3. OSC OUT 1
4. PROTECT
5. OSC OUT 2
6. PRI OUT
7. +24VDC OUTPUT
8.
METAL
SHIELD
GND
24V
FAIL
OUTPUTS
0 50V 70V 100V
4
Ω
8
Ω
16
Ω
SURETY PAGING
DIPSWITCH DE CONFIGURACIÓN
PRIORITY CONTROL OUT (dipswitch núm.8)
PRIORITY CONTROL IN (dipswitch núm.7)
PRI-PRO LINK (dipswitchs núm.5 y 6)
SHIELD - GND LINK (dipswitchs núm.1,2,3 y 4)
REGLETA PRIORITY CONTROL
En posición OFF, deshabilita el contacto de
prioridad del conector RJ PRIORITY OUTPUT.
En posición OFF, deshabilita el contacto de
prioridad del conector RJ PRIORITY INPUT.
Estos dos dipswitchs unen internamente la señal
de audioHylaseñal de audio C (cuando la
entrada es balanceada ) presentes en la salida
de prioridad (PRIORITY OUTPUT) con la
entrada de programa (PROGRAM INPUT).
Normalmente están en posición OFF (señales de
audio separadas). Para unirlas debe situarse el
dipswitch correspondiente en ON.
Estos 4 dipswitchs permiten separar la pantalla
del cable de la masa interna del aparato para
cada uno de los conectores RJ-45.Normalmente
están en posición ON (pantalla y masa del
aparato unidas).Para separarlas debe situarse el
dipswitch correspondiente en OFF.
Estos contactos permiten
la activación de la
prioridad, facilitando el
cableado de la
instalación.
El diagrama de bloques
de la figura 8 muestra un
ejemplo de instalación
típica.
12
13

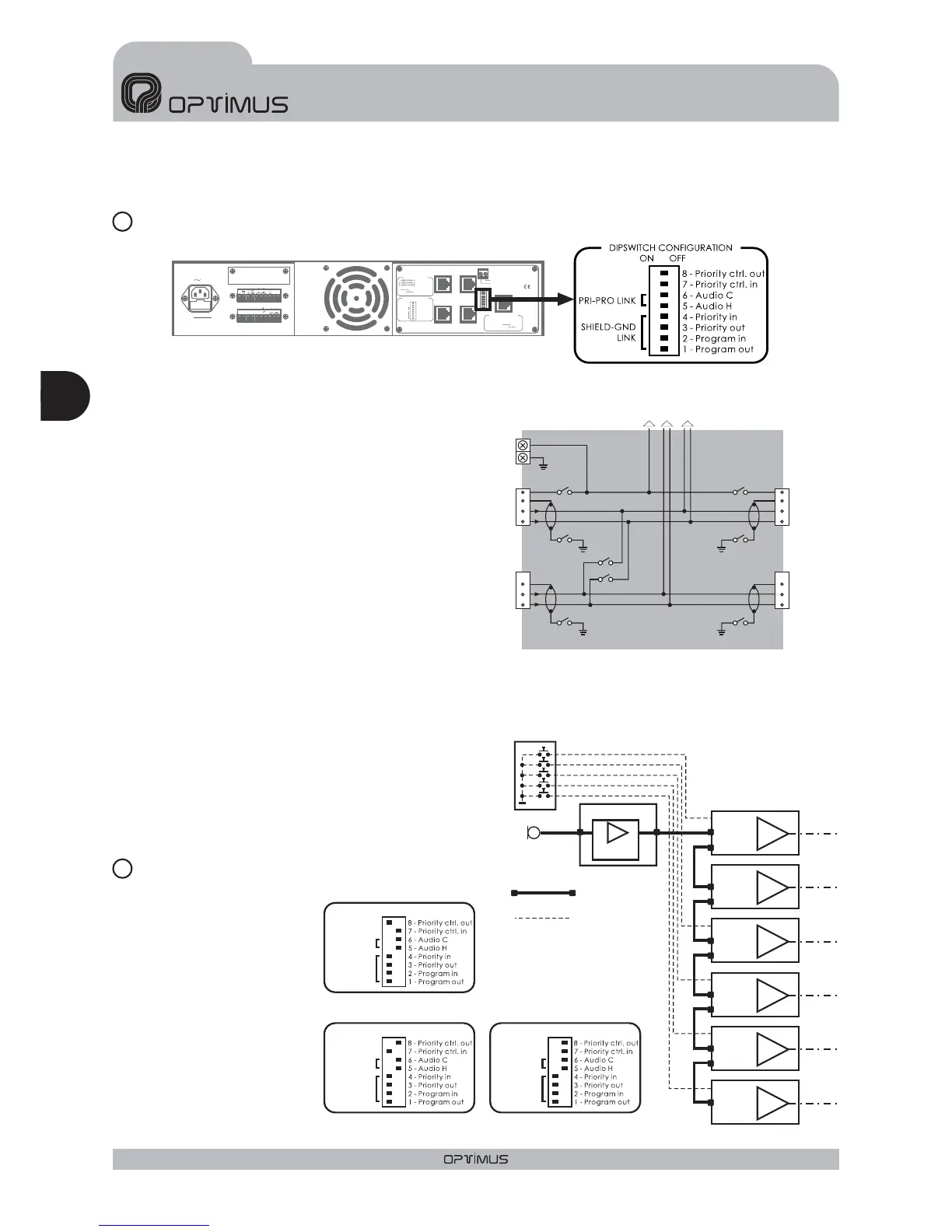

OUTPUT - INPUT DIAGRAM
Figura 6
Figura 7
Figura 8
zone 1A
zone 1B
zone 2
zone 3
zone 4
zone 5
UP-127
PM-612/0
MIC
ZONES SELECTOR
C610PAL
UP-127
UP-127
UP-127
UP-127
UP-127
Priority input
RJ connector
Priority input
RJ connector
Priority input
RJ connector
Priority input
RJ connector
Priority input
RJ connector
Priority input
RJ connector
Priority control
input contact
Priority control
input contact
Priority control
input contact
Priority control
input contact
Priority control
input contact
Priority control
input contact
Priority output
RJ connector
Priority output
RJ connector
Priority output
RJ connector
Priority output
RJ connector
Priority output
RJ connector
8 pins RJ45
connectors
Priority
PRI-PRO LINK
SHIELD-GND
LINK
ON OFF
Zone 2, 3, 4 and 5 UP-127 configuration
PRI-PRO LINK
SHIELD-GND
LINK
ON OFF
Zone 1B configurationUP-127
PRI-PRO LINK
SHIELD-GND
LINK
ON OFF
Zone 1A configurationUP-127
ESPAÑOL
AMPLIFICADORES UP-367, UP-247, UP-127 y UP-67
Esp
8
UP-367, UP-247, UP-127 y UP-67Versión 1.0
To power unit
AUDIO H
PRIORITY CTRL.
PRIORITY
CONTROL INPUT
GND
PRIORITY
INPUT
PROGRAM
INPUT
SHLD
SHLD
AUDIO H
SW 7 SW 8
SW 4 SW 3
SW 5
SW 2
SW 1
SW 6
AUDIO C
AUDIO C
PROGRAM
OUTPUT
SHLD
AUDIO H
AUDIO C
AUDIO H
PRIORITY CTRL.
PRIORITY
OUTPUT
SHLD
AUDIO C
