Realizar las conexiones

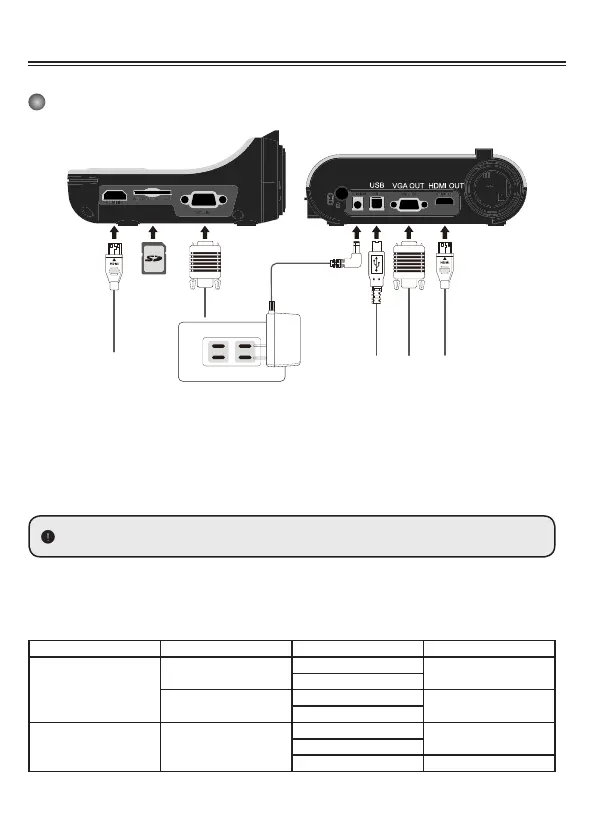

Diagramadelsistema
Paso1/Enchufarlatomadecorriente
Utilice el adaptador de alimentación para conectar el conector ENTRADA DE CC del producto
en una toma de corriente estándar de 100 VCA~240 VCA.
Eltipodeadaptadordecorrienteestáenfuncióndesuspaíses/regiones.
Paso2/Resolucióndesalidayrelacióndeaspecto
Varias resoluciones de salida están disponibles en función de la conguración de relación de as-
pecto y de salida. Por favor, consulte la tabla que aparece a continuación:
Salida Relacción de Aspecto Resolución Frecuencia Vertical
VGA
4:3
1024 x 768
50 / 60 Hz
1600 x 1200
16:9
1280 x 720
50 / 60 Hz
1280 x 800
HDMI 16:9
1280 x 720
50 / 60 Hz
1920 x 1080
4K ( 3840 x 2160 ) 30 Hz
*La cámara de documentos bajará la resolución de salida de forma automática cuando el dispositivo
de visualización conectado no admita una resolución mayor.
HDMI IN SD Card
VGA IN
DC
