Orgapack CR 25 A - Abschneidmesser Ersetzen; Reinigen des Gerätes; Zangen und Kerbmesser Ersetzen

05.07/WE
11
ORGAPACK CR 25 A

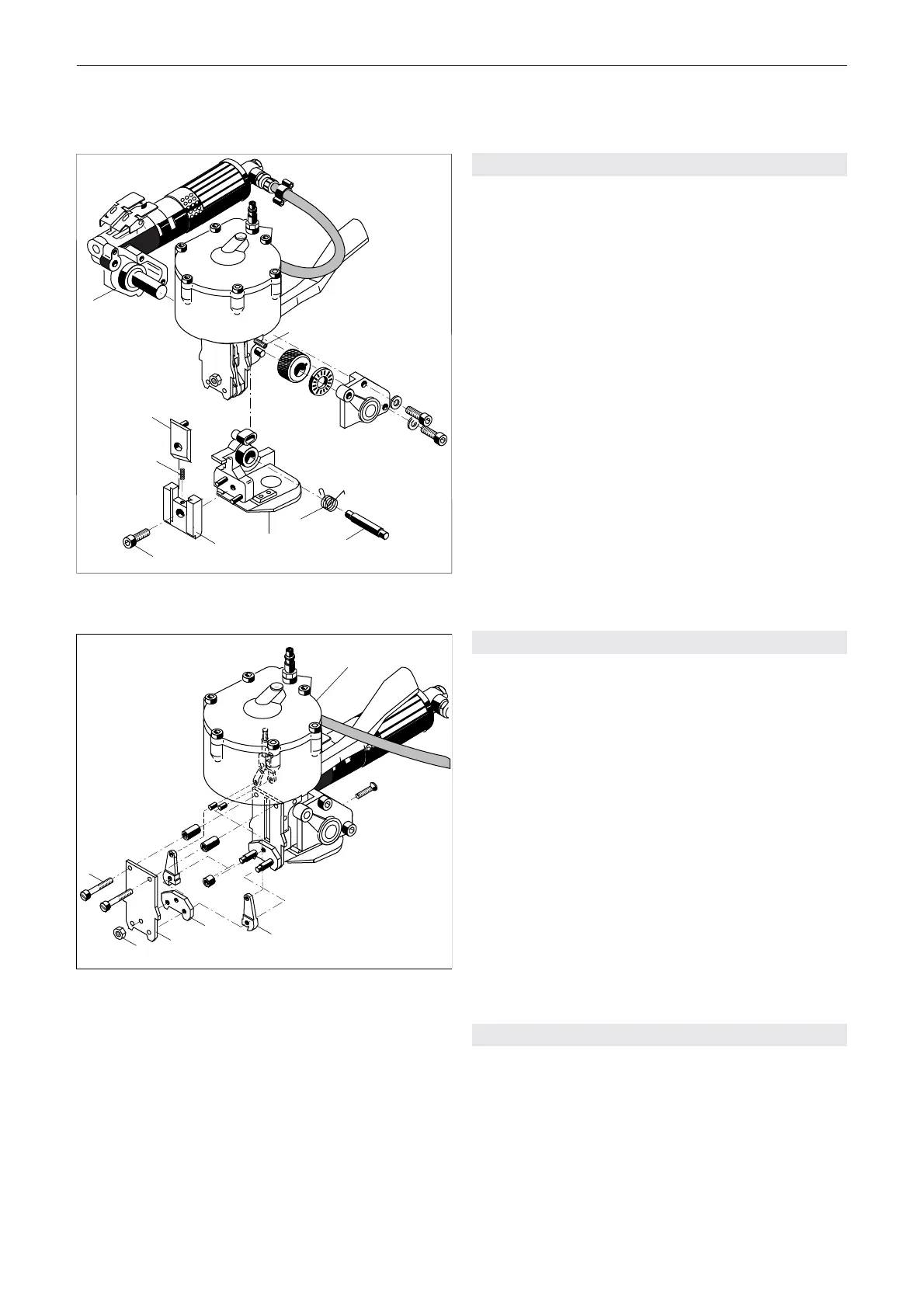

Fig. 12
7
5





1
2
1
2


5

Fig. 13
7.4 ABSCHNEIDMESSER ERSETZEN
Ausbau
– Spannrad ausbauen (siehe Kapitel 7.3).
– Getriebegehäuse (12/9) inkl. Luftmotor und Achse
entfernen.
– Mit Schraubenzieher Spezial-Schraube (12/1)
lösen.
– Achse (12/2) und Feder (12/3) entfernen.
– Grundplatte (12/4) herausziehen.
– Zylinderschraube (12/6) entfernen.
– Messerführung (12/5) abziehen und Abschneid-
messer (12/8) entfernen und ersetzen. Vorsicht auf
Feder (12/7).
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Zylinderschraube (12/6) und Spezial-Schraube
(12/1) mit Loctite 243 sichern.
– Nach dem Einsetzen des Getriebegehäuses (12/9),
Feder (12/3) mit Schraubenzieher einhängen.
7.5 ZANGEN UND KERBMESSER ERSETZEN
Ausbau
– Gerät an Druckluft anschliessen, gelbe Taste (13/1)
drücken und festhalten.
– Gerät von Luftanschluss trennen, gelbe Taste los-
lassen.
– Zwei Spezial-Schrauben (13/6) entfernen.
– Zangenpaket nach unten ziehen.
– Sicherungsmutter (13/5) entfernen.
– Frontplatte (13/4), Kerbmesser (13/3) und Zangen
(13/2) entfernen und ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Spezial-Schrauben (13/6) mit Loctite 243 sichern.
7.6 REINIGEN DES GERÄTES
– Bei starkem Schmutzanfall empfi ehlt es sich, das
Gerät regelmässig zu reinigen. Besonders sollten
Spannrad und Zangenpaket sauber gehalten wer-
den. Dies geschieht am einfachsten durch Ausbla-
sen mit Druckluft (Schutzbrille tragen).
