ORGAPACK CR 25 A
4 DESCRIPTION
4.2 FONCTIONNEMENT
– Tirer le feuillard à la main à travers l‘agrafe (2/1).
– Recourber le début du feuillard (2/5).
– Tendre dans le circuit de molette de transport (2/4).
– Fermer par sertissage d‘agrafe (2/2).
– Sectionner le feuillard à aide du couteau (2/3).

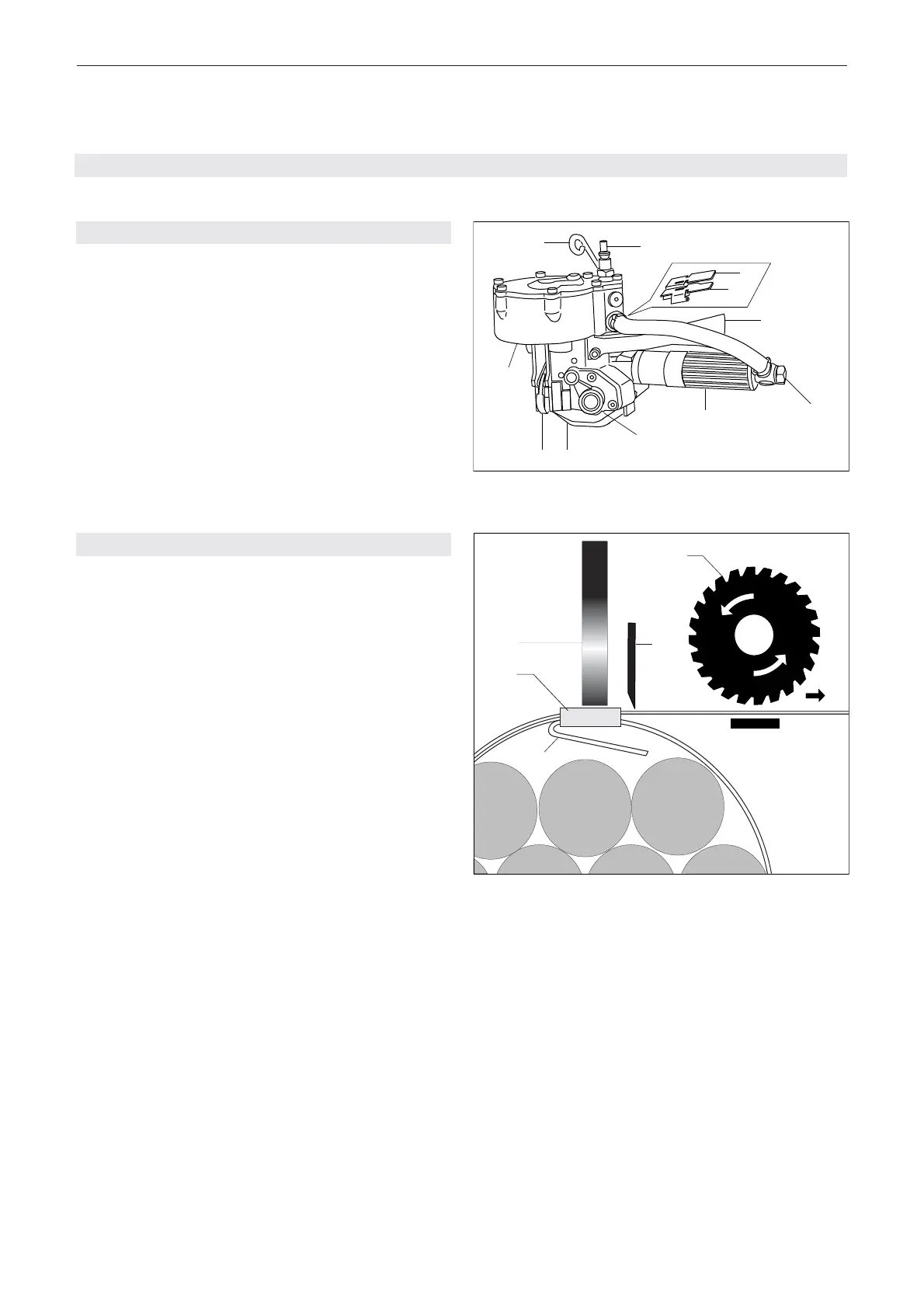

4.1 MODULES PRINCIPAUX
1 Raccordement air comprimé
2 Touche jaune (sertissage)
3 Touche verte (serrage)
4 Levier
5 Soupape réductrice
6 Moteur à air comprimé
7 Molette de tension et matrice de tension
8 Plaque de la base
9 Pinces
10 Cylindre air comprimé
11 Archet à suspension
Fig. 1
Fig. 2
4
1
3
2
5
5
1
4
6
7
8
9
11
2
3
10
