7.4 REMPLACEMENT DU COUTEAU DE COUPE
Démontage
– Démonter la molette de tension (voir chapitre 7.3).
– Enlever le bâti d‘engrenage (12/9) y inclus le mo-
teur à air comprimé et l‘axe du cylindre.
– Desserrer la vis spécial (12/1).
– Enlever l‘axe (12/2) et le ressort de torsion (12/3).
– Enlever la plaque de base (12/4).
– Desserrer la vis cylindrique (12/6).
– Retirer le guide du couteau (12/5), enlever et
remplacer le couteau de coupe (12/8). Attention au
ressort de pression (12/7).
Remontage
– Le remontage se fait dans l‘ordre inverse du dé-
montage.
– Fixer la vis cylindrique (12/6) et la vis spécial (12/1)
avec du Loctite 243.
– Après la remise en place du bâti d‘engrenage
(12/9), replacer le ressort de torsion (12/3) à l‘aide
d‘un tournevis.
7.5 REMPLACEMENT DE LA PINCES ET
DU COUTEAU À ENTAILLE
Démontage
– Appareil raccordé au système d‘air, appuyer sur la
touche jaune (13/1) et en le tenant.
– Débrayer l‘appareil du raccordement d‘air, ensuite
lâcher le touche jaune.
– Enlever les deux vis spéciales (13/6).
– Retirer vers le bas le jeu de pinces.
– Enlever l‘écrou de sécurité (13/5).
– Enlever la plaque frontale (13/4) et remplacer les
couteaux à entaille (13/3) et les pinces (13/2).
Remontage
– Le remontage se fait dans l‘ordre inverse du dé-
montage.
– Fixer les vis spéciales (13/6) avec du Loctite 243.
7.6 NETTOYAGE DE L‘APPAREIL
– Toutefois, en cas de fort encrassement il est recom-
mandé de le nettoyer régulièrement. Il faut surtout -
tenir propres la molette de tension et le jeu de pin-
ces. Nettoyer par simple souffl age d‘air comprimé
(protections pour les yeux).

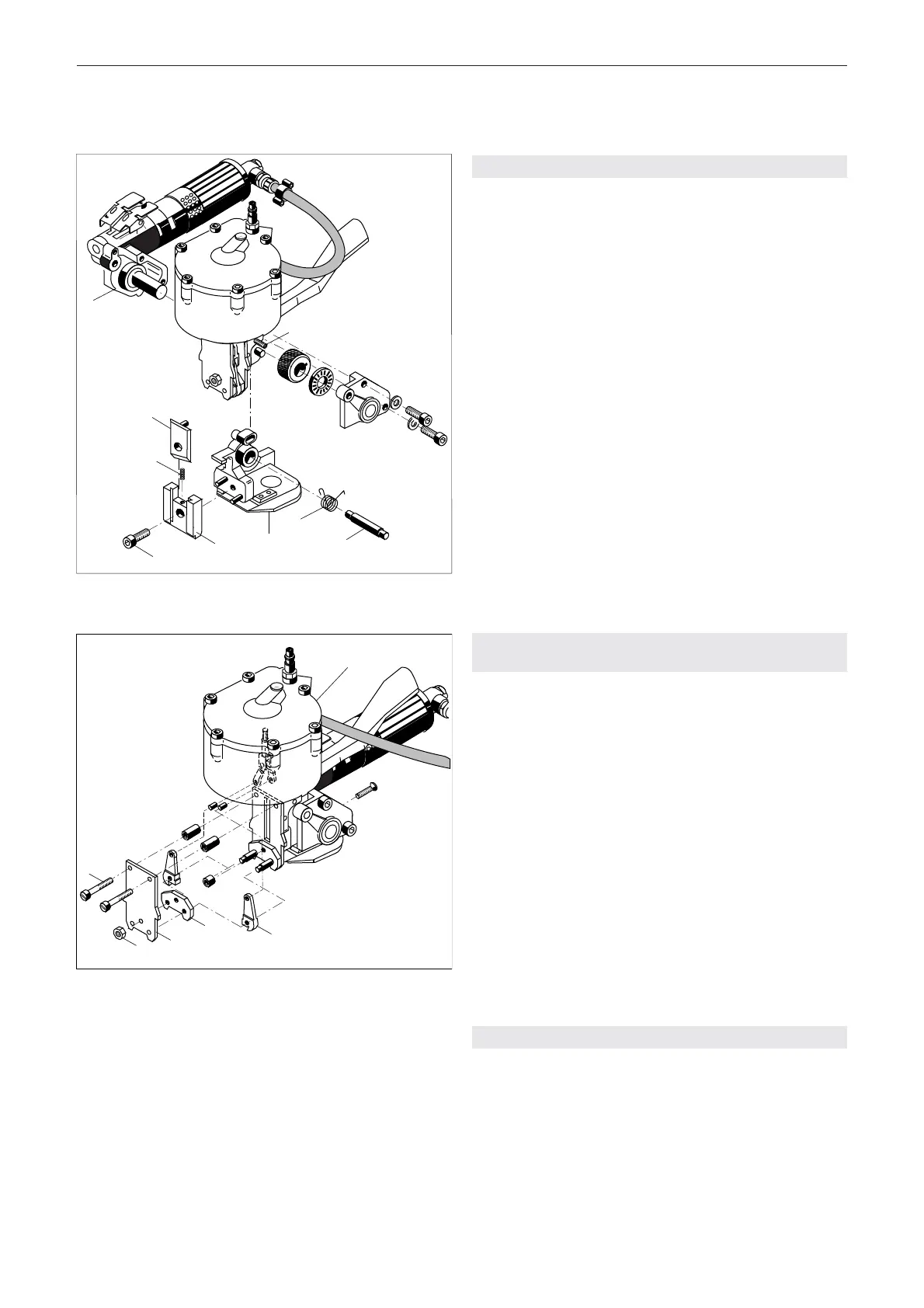

Fig. 12
