ORGAPACK CR 25 A
4.2 FUNZIONAMENTO
– Tirare manualmente la reggetta attraverso i piombi
(2/1).
– Ripiegare l‘inizio della reggetta (2/5).
– Tendere l‘inizio della ruota di avanzamento (2/4).
– Bloccare mediante gli intagli (2/2) dei piombi.
– Staccare la reggetta col coltello (2/3).

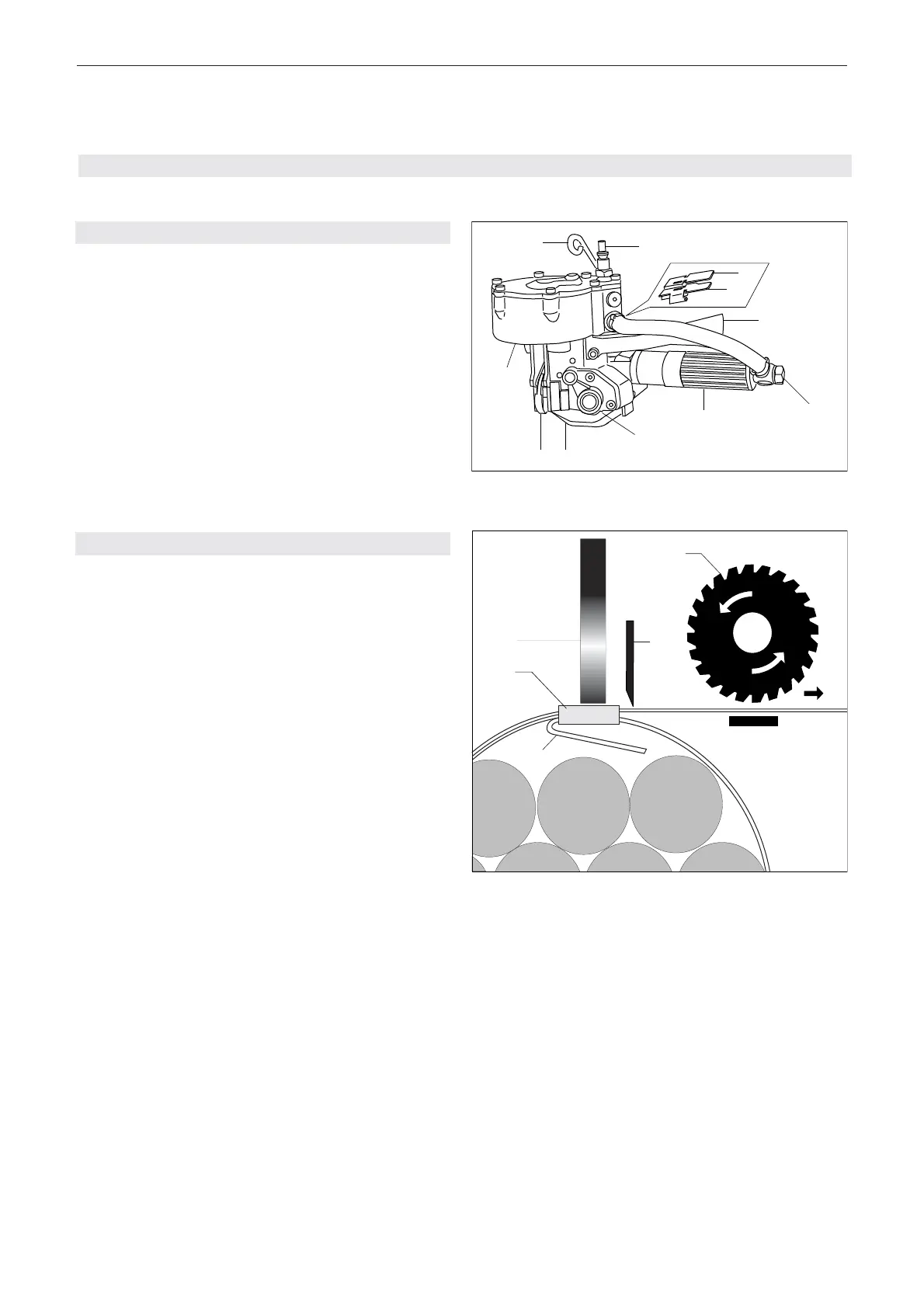

4 DESCRIZIONI
4.1 COSTRUZIONE
1 Allacciamento aria
2 Tasto giallo (chiudere)
3 Tasto verde (tendere)
4 Leva
5 Valvola di riduzione
6 Motore ad aria compressa
7 Rotella di tensione e matrice
8 Piastra di base
9 Tenaglie
10 Cilindro aria compressa
11 Gancio a molla
Fig. 1
Fig. 2
4
1
3
2
5
5
1
4
6
7
8
9
11
2
3
10
