Orgapack CR 25 A - Page 53

05.07/WE
53
ORGAPACK CR 25 A
7.4 SOSTITUZIONE DEL COLTELLO
Smontaggio
– Rimuovere la rotella di tensione (vedi capitolo 7.3).
– Rimuovere la cassa del cambio completa (12/9).
– Con il cacciavite rimuovere vite speciale (12/1).
– Rimuovere asse (12/2) e molla (12/3).
– Rimuovere la piastra di base (12/4).
– Rimuovere una vite a testa svasata (12/6).
– Rimuovere la guida di coltello (12/5), rimuovere e
sostituire il coltello (12/8). Attenzione alla molla
(12/7).
Rimontaggio
– Il rimontaggio avviene in ordine inverso.
– Occorre assicurare una vite a testa svasata (12/6)
e vite speciale (12/1) con Loctite 243.
– Dopo l‘inserimento della cassa del cambio completa
(12/9), molla (12/3) agganciare con il cacciavite.
7.5 SOSTITUZIONE LE TENAGLIE E DELLA
PIASTRA DI INCAVATURE
Smontaggio
– Collegare l’apparecchio all’aria compressa,
premere il tasto giallo (13/1) e tenerlo premuto.
– Scollegare l’apparecchio dall’aria compressa,
rilasciare il tasto giallo.
– Rimuovere le due viti speciali (13/6).
– Tirare le tenaglie verso il basso.
– Rimuovere il dado di sicurezza (13/5).
– Rimuovere e sostituire la piastra frontale (13/4), la
piastra di incavature (13/3) e le tenaglie (13/2).
Rimontaggio
– Il rimontaggio avviene in ordine inverso.
– Occorre assicurare le viti speciali (13/6) con Loctite
243.
7.6 PULIZIA DELL‘APPARECCHIO
– Si consiglia di pulire regolarmente l‘apparecchio in
presenza di un forte accumulo di sporcizia. In modo
particolare gli utensili di taglio, la rotella di tensione
e le tenaglie devono essere tenuti ben puliti. La
pulizia può avvenire semplicemente soffi ando con
aria compresa (portare gli occhiali di protezione).

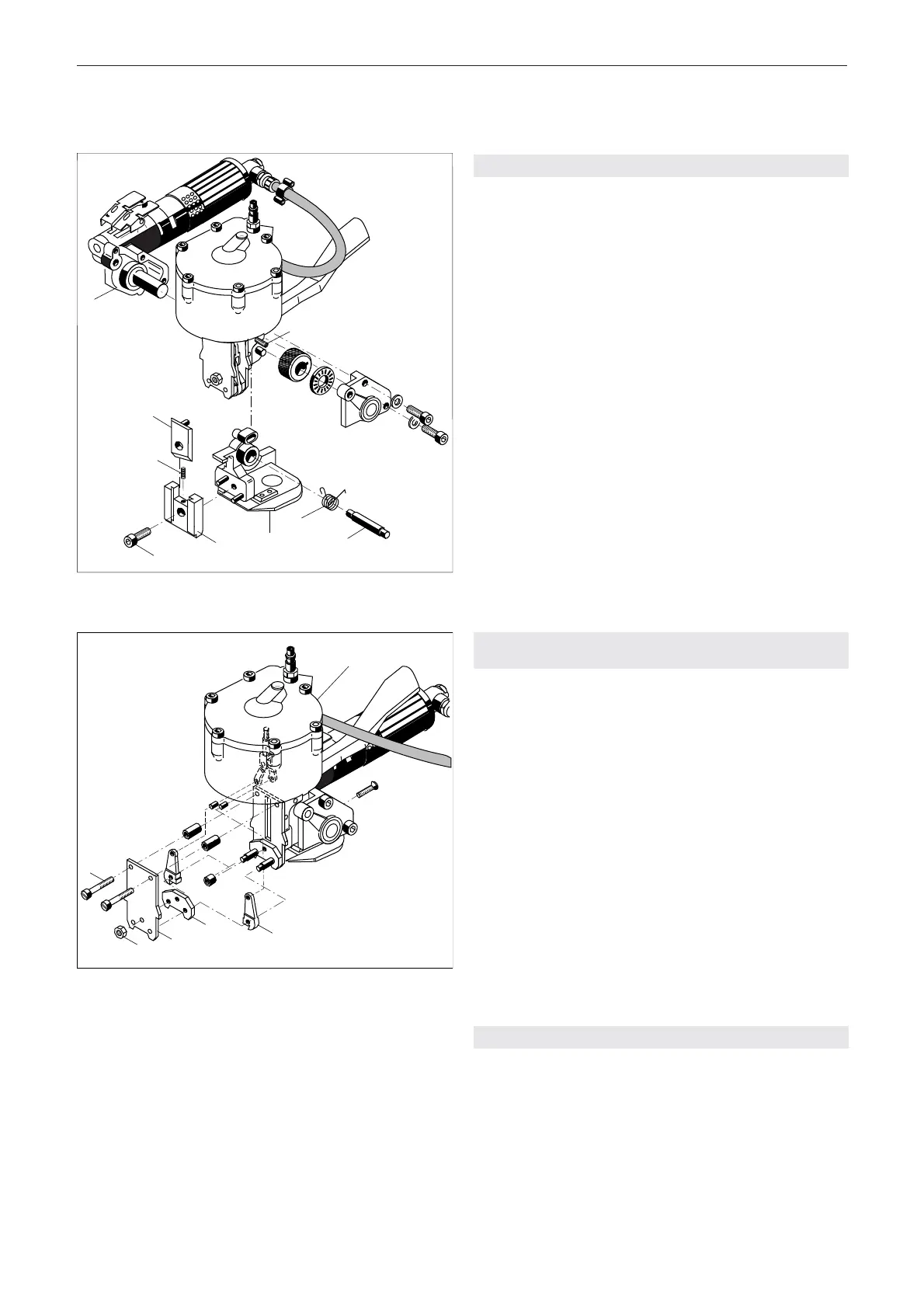

Fig. 12
7
5
3
4
6
8
9
1
2
1
2
3
4
5
6
Fig. 13
