Orgapack OR-T 200 - 7 Wartung und Instandsetzung; Spannrad Reinigen;Ersetzen

13
02.04/WE
ORGAPACK OR-T 200

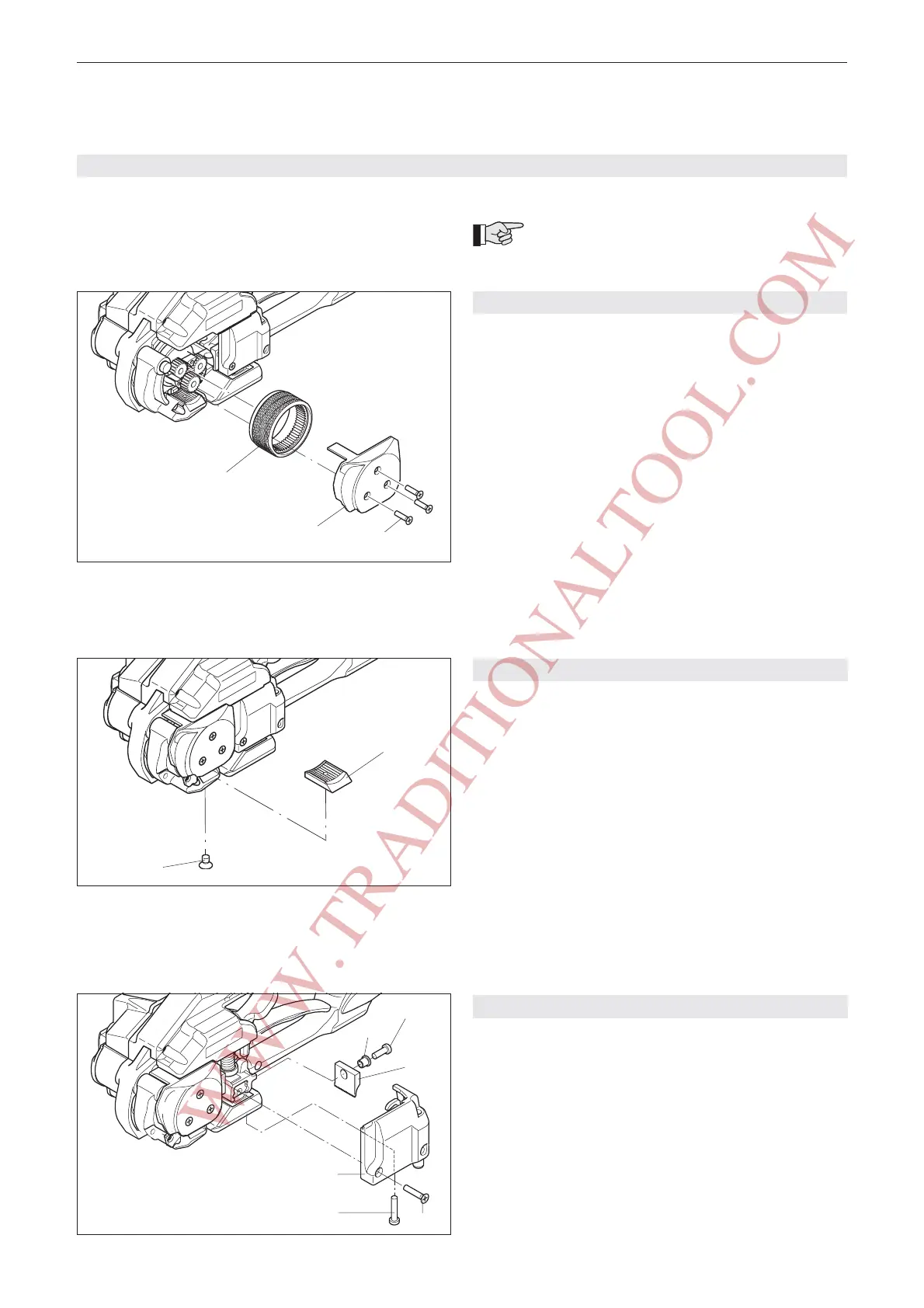

7 WARTUNG UND INSTANDSETZUNG
7.1 SPANNRAD REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Drei Senkschrauben (20/3) lösen und Deckel (20/2)
zusammen mit Rillenkugellager entfernen.
– Spannrad (20/1) vorsichtig herausziehen.
– Spannrad mit Druckluft reinigen (Schutzbrille tragen).
– Bei starker Verschmutzung der Verzahnung:
Spannrad vorsichtig mit beiliegender Stahldraht-
Bürste oder Reissnadel reinigen.
– Spannrad auf abgenützte Zähne überprüfen. Sind
mehrere Zähne abgenützt, Spannrad ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Innen-Verzahnung des Spannrades leicht mit
Klüberfett GBU Y 131 (Microlube) einfetten.
– Senkschraube (20/3) mit Loctite 222 sichern.
7.2 ZAHNPLATTE REINIGEN/ERSETZEN
Ausbau
– Akku aus Gerät ziehen.
– Senkschraube (21/1) lösen und Zahnplatte (21/2)
entfernen.
– Zahnplatte mit Druckluft reinigen (Schutzbrille
tragen).
– Bei starker Verschmutzung der Verzahnung:
Zahnplatte vorsichtig mit beiliegender Stahldraht-
Bürste oder Reissnadel reinigen.
– Zahnplatte auf abgenützte Zähne überprüfen,
nötigenfalls ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Senkschraube (21/1) mit Loctite 222 sichern.
7.3 ABSCHNEIDMESSER ERSETZEN
Ausbau
– Senkschraube (22/2) und Zylinderschraube (22/1)
lösen und Deckel (22/3) entfernen.
– Zylinderschraube (22/6) lösen und Abschneid-
messer (22/4) mit Bundbüchse (22/5) entfernen und
ersetzen.
Einbau
– Der Einbau erfolgt in umgekehrter Reihenfolge.
– Vor dem Einbau des Abschneidmessers, überprüfen
ob Druckfeder oberhalb des Abschneidmessers
eingesetzt ist.
– Schrauben (22/1), (22/2) und (22/6) mit Loctite 222
sichern.
Sämtliche Wartungsarbeiten können mit
einem Kreuzschraubenzieher (Phillips) aus-
geführt werden!
Fig. 22
Fig. 20
1
2
3
Fig. 21
1
2
1
2
3
4
5
6
