REV. 00 - Cod.: 1500154
Manual de uso y mantenimiento / Ed. 10 - 2005
MÁQUINAS ENVASADORAS AL
VACÍO DE CAMPANA
E
D
E

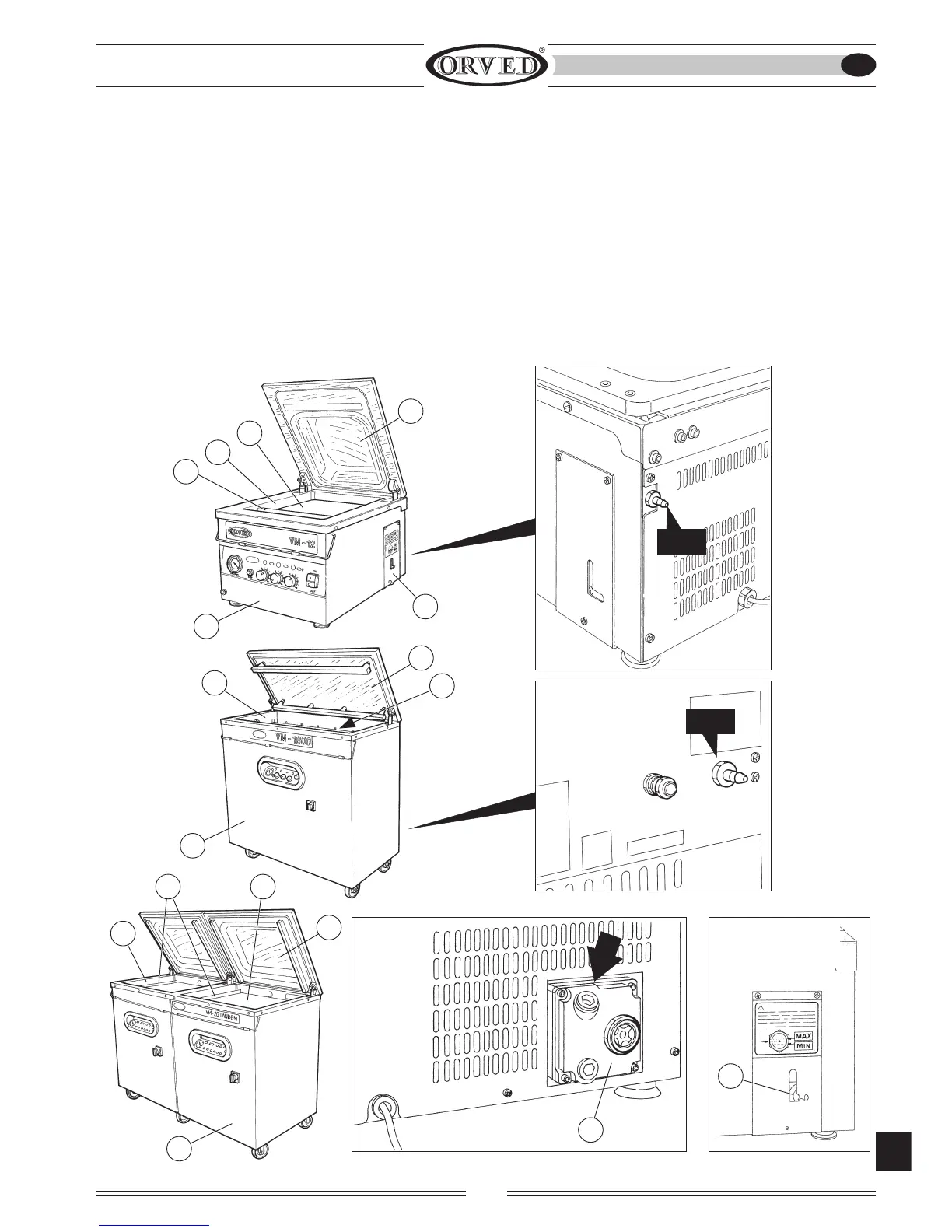

Las máquinas cuentan principalmente con los siguientes componentes:
• una cuba de acero inox. (cámara de vacío o “campana”) (C) en el interior de la cual se realiza el vacío y la soldadura de las bolsas mediante las
barras soldadoras (D); está provista de una cubierta de plexiglás transparente (A) abrible, a través de la cual es posible observar las fases de
trabajo. La profundidad interna de la cuba puede ser modificada mediante estantes de plástico (B) suministrados adjuntos a la máquina;
• una carcasa de acero inox. (E) en cuya parte delantera se encuentran el panel de mandos y el interruptor general, mientras que su parte trasera
se presenta cerrada mediante un panel de acero inox.
En los modelos VM12, VM16 y MULTIPLE 315-P8 está presente un panel lateral (F) que permite efectuar el relleno de aceite de la bomba; en otros
modelos el relleno se efectúa a través de la parte trasera de la envasadora (Fig. 2).
El racor para efectuar la conexión a las bombonas gas (opcional) está situado en la parte trasera (Fig. 1);
• una bomba para vacío (G) de elevada prestaciones, lubricada mediante recirculación y provista de mirilla testigo para controlar el nivel del aceite;
• un sistema de aspiración del aire formado por racores, tubos y electroválvulas que conecta la cámara de vacío con la bomba y los órganos de
regulación y/o control del sistema;
• un sistema eléctrico que incluye tarjeta electrónica de potencia con portafusibles, contactores/térmicas (en las versiones trifásicas), tarjeta de
mandos y conexiones. Todas las funciones son gestionadas mediante microprocesador.
Fig. 2
Fig. 1
GAS
GAS
VM18
VM19
VM20
VM30
VM53
VM1800
•
E
•
E
•
E
•
•
C
•
A
F
•
A
B
C
•
•
•
•
•
A
•
B
•
•
VM12
VM16
MULTIPLE 315-P8
VM12
VM16
MULTIPLE
315-P8
VM18
VM19
VM20
VM30
VM53
VM1800
•
G
•
G
VM12
VM16
MULTIPLE 315-P8
INSTALACIÓN
D
D
D
C
