Orved VM18 - Il Pannello DI Comando

15
REV. 00 - Cod.: 1500154
Manuale d’uso e manutenzione / Ed. 10 - 2005
CONFEZIONATRICI
SOTTOVUOTO A CAMPANA
I
I
INSTALLAZIONE
•
•
•
•
•
•
•
51 64 3 8 7
2
•
MULTIPLE 315 P4/P8 - VM12 - VM16 CON COMANDI DIGITALI
1 VUOTOMETRO ( 0÷1 bar ): MISURA LA DEPRESSIONE ATMOSFERICA NELLA CAMERA A VUOTO.
2 ON/OFF - INTERRUTTORE GENERALE CON LED ROSSO DI SEGNALAZIONE:
ACCENSIONE / SPEGNIMENTO APPARECCHIO ED INTERRUZIONE CICLO.
3 DOPPIO DISPLAY A TRE CIFRE
- TRE CIFRE SUPERIORI: INDICANO IL PROGRAMMA INSERITO O LA FUNZIONE ATTIVATA:
Pr1 = PROGRAMMA SELEZIONATO
VAC = VUOTO
SAL = SALDATURA
GAS = IMMISSIONE GAS
SOF = RIENTRO ARIA LENTO
JAR = FUNZIONE JARS - (VUOTO CONTENITORI A BUSTE GOFFRATE ESTERNE).
- TRE CIFRE INFERIORI: INDICANO IL VALORE RELATIVO ALLA FUNZIONE ATTIVATA ED IL CODICE DEGLI
OPZIONALI DISPONIBILI: G = GAS / S = SOFTAIR; INDICA INOLTRE IL NUMERO DI CICLI EFFETTUATI E L’ALLARME DI CAMBIO OLIO.
4 CURSORE: SELEZIONE PROGRAMMI DA “0” A “9”;
AUMENTA / DIMINUISCE I VALORI DELLE SINGOLE FUNZIONI NELLA PROGRAMMAZIONE.
5 PROG - TASTO PROGRAMMAZIONE: PERMETTE DI ENTRARE NELLA PROGRAMMAZIONE DELLE SINGOLE FUNZIONI
6 SEL - TASTO DI SELEZIONE DELLE FUNZIONI: SELEZIONA LA FUNZIONE DA PROGRAMMARE
7 JARS - TASTO PER ATTIVAZIONE VUOTO IN CONTENITORI ESTERNI E/O BUSTE GOFFRATE:
ATTIVA / DISATTIVA LA FUNZIONE DI ASPIRAZIONE ESTERNA DI CONTENITORI E/O BUSTE GOFFRATE
8 STOP - PULSANTE DI ARRESTO: ARRESTA IL CICLO DI LAVORO
6
•
•
53 42
1
1 2 3 4 5 6
7
•
•
53 42 71
7
VM18
VM20
VM53
VM53H
VM30
VM1800
VM19
VM12 VM16

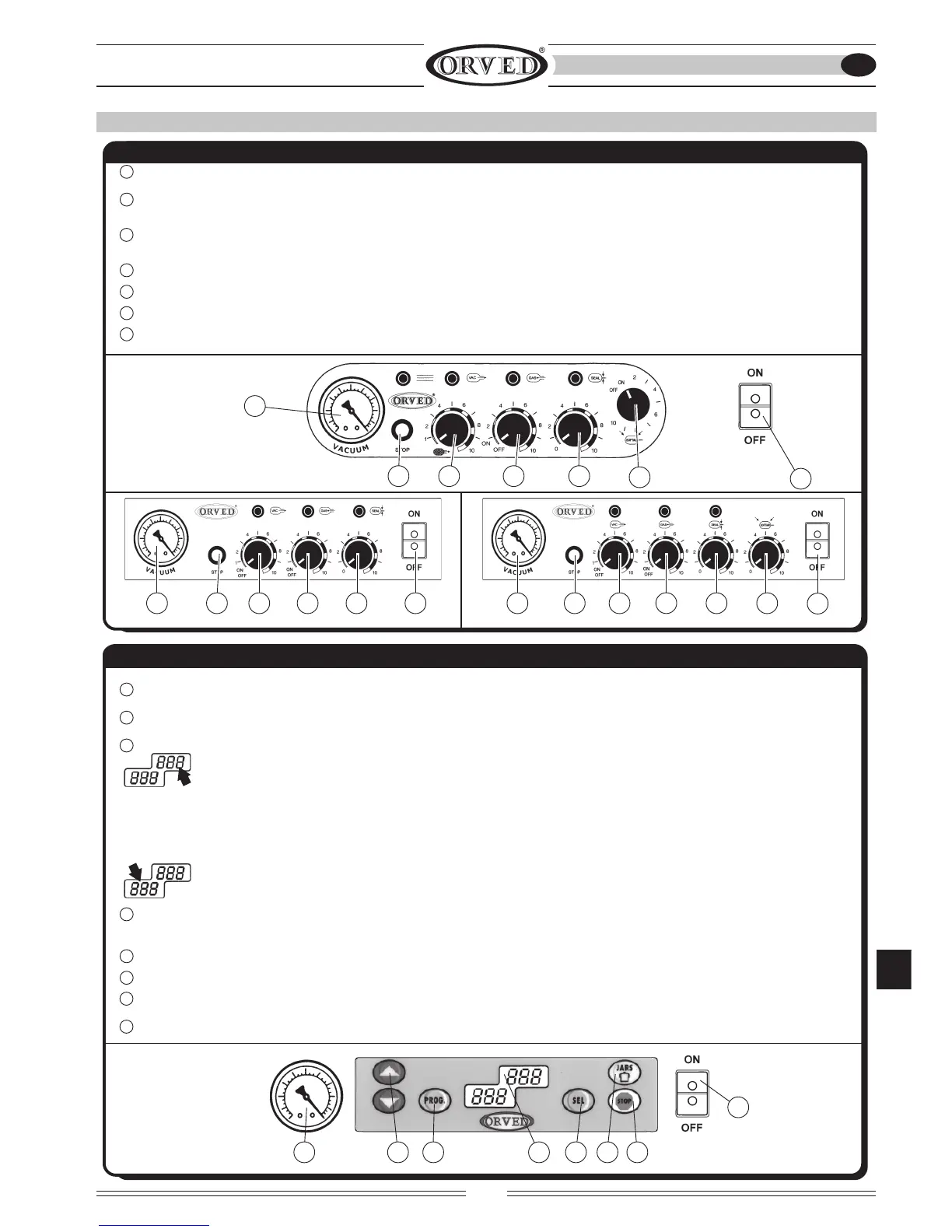

5.4 IL PANNELLO DI COMANDO
VM12/VM16/VM18/VM18H/VM40N/VM53/VM53H/VM19/VM1800/VM20/VM30 CON COMANDI ELETTROMECCANICI
1 VUOTOMETRO ( 0÷1 bar ): MISURA LA DEPRESSIONE ATMOSFERICA NELLA CAMERA A VUOTO.
2 STOP - PULSANTE DI ARRESTO: ARRESTA LA FASE DI LAVORO E PASSA A QUELLA SUCCESSIVA IMPOSTATA;
PER VERSIONI 380V: SE PREMUTO 3 SEC. INSERISCE LA FUNZIONE POMPA (FUNZIONAMENTO IN CONTINUO)
3VAC- POTENZIOMETRO REGOLAZIONE VUOTO: REGOLA IL TEMPO DI LAVORO DELLA POMPA PER PERMETTERE
IL RAGGIUNGIMENTO DEL VUOTO DESIDERATO.
4 GAS - POTENZIOMETRO REGOLAZIONE GAS (OPZIONALE): REGOLA LA QUANTITA’ DI GAS IMMESSA.
5 SEAL - POTENZIOMETRO REGOLAZIONE SALDATURA: REGOLA IL TEMPO DI SALDATURA DELLE BUSTE.
6 SOFTAIR - POTENZIOMETRO SOFTAIR (OPZIONALE): REGOLA IL TEMPO DI RIENTRO DELL’ARIA NELLA CAMERA.
7 ON/OFF - INTERRUTTORE GENERALE: ACCENSIONE / SPEGNIMENTO APPARECCHIO ED INTERRUZIONE CICLO.
