Orved VM18 - El Panel de Mandos

151
REV. 00 - Cod.: 1500154
Manual de uso y mantenimiento / Ed. 10 - 2005
MÁQUINAS ENVASADORAS AL
VACÍO DE CAMPANA
E
D
E
INSTALACIÓN
•
•
•
•
•
•
•
51 64 3 8 7
2
•
MULTIPLE 315 P4/P8 - VM12 - VM16 CON MANDOS DIGITALES
1 VACUÓMETRO (0÷1 bar): MIDE LA DEPRESIÓN ATMOSFÉRICA EN LA CÁMARA DE VACÍO.
2 ON/OFF - INTERRUPTOR GENERAL CON LED ROJO INDICADOR DE ENCENDIDO / APAGADO DE LA MÁQUINA E INTERRUPCIÓN DEL CICLO.
3 DISPLAY DOBLE DE TRES CIFRAS
- TRES CIFRAS SUPERIORES: INDICAN EL PROGRAMA ACTIVADO O LA FUNCIÓN ACTIVADA:
Pr1 = PROGRAMA SELECCIONADO
VAC = VACÍO
SAL = SOLDADURA
GAS = ADMISIÓN GAS
SOF = RETORNO AIRE LENTO
JAR = FUNCIÓN JARS (VACÍO CONTENEDORES BOLSAS GOFRADAS EXTERNAS).
- TRES CIFRAS INFERIORES: INDICAN EL VALOR CORRESPONDIENTE A LA FUNCIÓN ACTIVADA Y EL CÓDIGO DE LOS
OPCIONALES DISPONIBLES: G = GAS / S = SOFTAIR; INDICA ADEMÁS EL NÚMERO DE CICLOS EFECTUADOS Y LA ALARMA
DE CAMBIO ACEITE.
4 CURSOR: SELECCIÓN PROGRAMA DE “0” A “9”;
AUMENTA / REDUCE LOS VALORES DE LAS FUNCIONES DURANTE LA PROGRAMACIÓN.
5 PROG - TECLA DE PROGRAMACIÓN: PERMITE ENTRAR EN LA PROGRAMACIÓN DE LAS DIFERENTES FUNCIONES
6 SEL - TECLA DE SELECCIÓN DE LAS FUNCIONES: SELECCIONA LA FUNCIÓN A PROGRAMAR
7 JARS - TECLA PARA ACTIVACIÓN DEL VACÍO EN CONTENEDORES EXTERNOS Y/O BOLSAS GOFRADAS:
ACTIVA / DESACTIVA LA FUNCIÓN DE ASPIRACIÓN EXTERNA DE CONTENEDORES Y/O BOLSAS GOFRADAS
8 STOP - BOTÓN DE PARADA: INTERRUMPE EL CICLO DE TRABAJO.
6
•
•
53 42
1
1 2 3 4 5 6
7
•
•
53 42 71
7
VM18
VM20
VM53
VM53H
VM30
VM1800
VM19
VM12 VM16

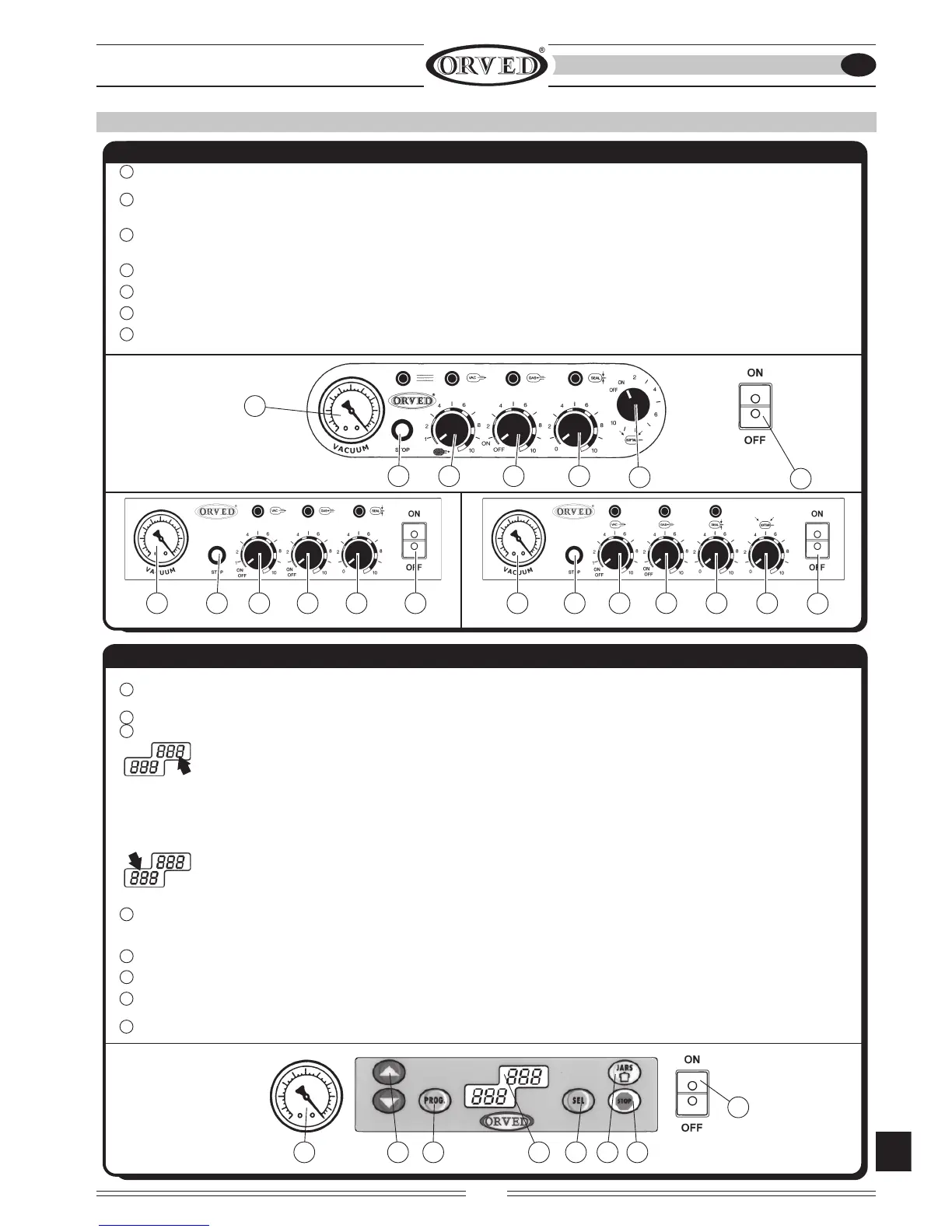

5.4 EL PANEL DE MANDOS
VM12/VM16/VM18/VM18H/VM40N/VM53/VM53H/VM19/VM1800/VM20/VM30 CON MANDOS ELECTROMECÁNICOS
1 VACUÓMETRO (0÷1 bar): MIDE LA DEPRESIÓN ATMOSFÉRICA EN LA CÁMARA DE VACÍO.
2 STOP - BOTÓN DE PARADA: INTERRUMPE LA FASE DE TRABAJO Y PASA A LA SUCESIVA FASE PROGRAMADA;
PARA VERSIONES 380 V: MANTENIENDO PRESIONADO POR 3 SEG. ACTIVA LA FUNCIÓN BOMBA (FUNCIONAMIENTO EN CONTINUO).
3VAC- POTENCIÓMETRO DE REGULACIÓN VACÍO: DETERMINA EL TIEMPO DE TRABAJO DE LA BOMBA A FIN DE ALCANZAR EL
VACÍO REQUERIDO.
4 GAS - POTENCIÓMETRO DE REGULACIÓN GAS (OPCIONAL): REGULA LA CANTIDAD DE GAS INTRODUCIDO.
5 SEAL - POTENCIÓMETRO DE REGULACIÓN SOLDADURA: REGULA EL TIEMPO DE SOLDADURA DE LAS BOLSAS.
6 SOFTAIR - POTENCIÓMETRO SOFTAIR (OPCIONAL): REGULA EL TIEMPO DE RETORNO DEL AIRE A LA CÁMARA.
7 ON/OFF - INTERRUPTOR GENERAL: ENCENDIDO / APAGADO DE LA MÁQUINA E INTERRUPCIÓN DEL CICLO.
