Orved VM18 - Page 79

79
RÉV. 00 - Code: 1500154
Manuel d’utilisation et d’entretien / Ed. 10 - 2005
CONDITIONNEUSES
SOUS VIDE A CLOCHE
F
F

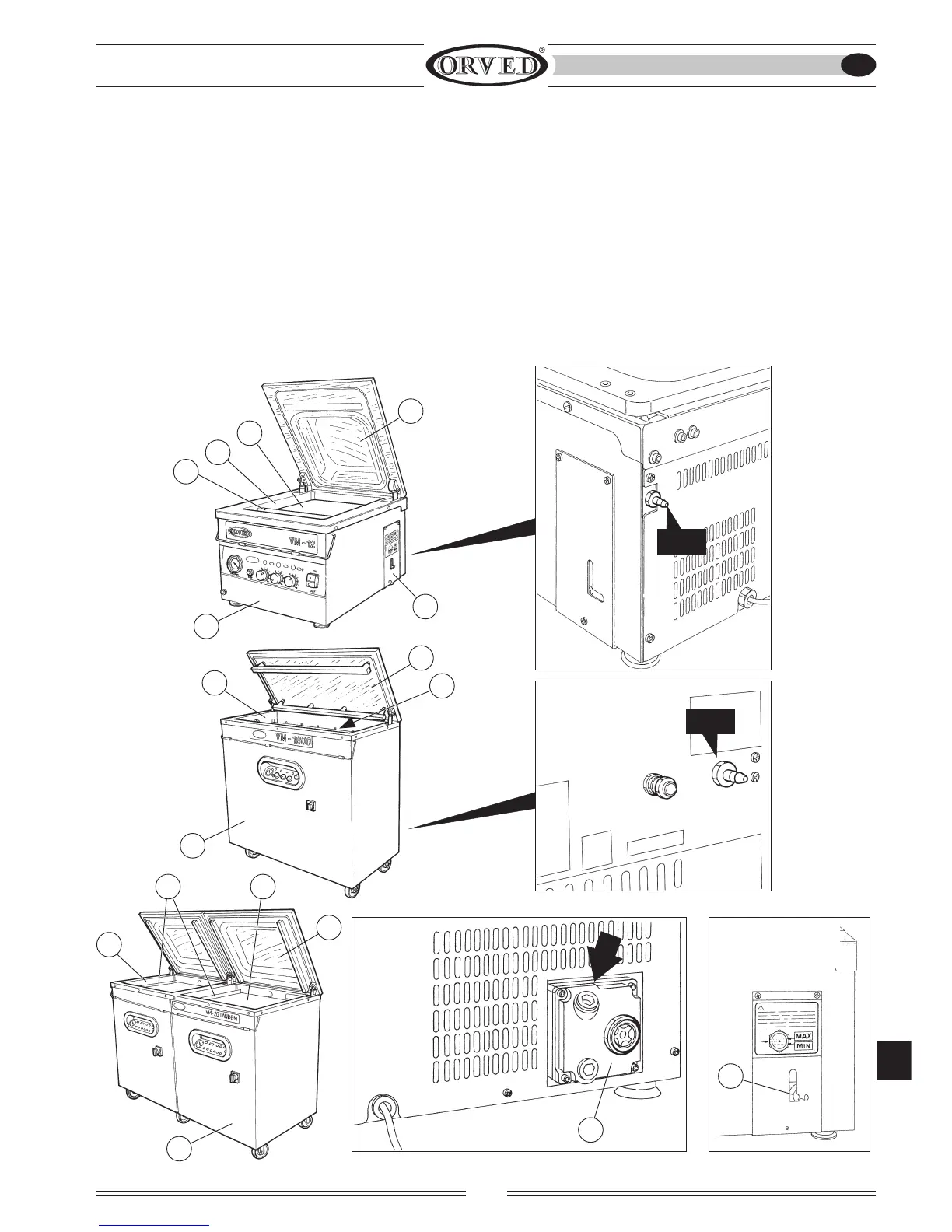

Les machines comprennent essentiellement les parties suivantes :
• une cuve en acier inox (chambre à vide ou “cloche”) (C) à l’intérieur de laquelle le vide est réalisé et les sachets sont scéllés au moyen des barres
de soudure (D) ; elle est équipée d’un couvercle en plexiglas transparent (A) ouvrant à travers lequel il est possible de voir les phases de travail.
La profondeur interne de la cuve peut être changée au moyen des plateaux en plastique (B) fournis avec l’appareil ;
• una carcasse en acier inox (E) sur laquelle se trouvent, sur le devant, le panneau de commandes et l’interrupteur principal ; à l’arrière, la carcasse
est fermée par un panneau en acier inoxydable.
Les modèles VM12, VM16 et MULTIPLE 315-P8 ont un panneau latéral (F) pour l’appoint d’huile pompe ; sur les autres modèles, l’appoint est situé
dans la partie postérieure de la conditionneuse (Fig. 2).
Le raccord pour les bouteilles de gaz (option) se trouve au dos (Fig. 1) ;
• une pompe à vide (G) à hautes performances lubrifiée à circulation d’huile munie de voyant pour le contrôle du niveau de l’huile ;
• une installation d’aspiration de l’air comprenant des raccords, tuyaux et électrovannes qui relie la chambre à vide à la pompe et aux organes de
réglage et/ou contrôle du système ;
• une installation électrique comprenant une carte électronique de puissance avec porte-fusibles, contacteurs/protections thermiques (dans les
versions triphasées), carte commandes et connexions. Toutes les fonctions sont gérés par un microprocesseur.
Fig. 2
Fig. 1
GAZ
GAZ
VM18
VM19
VM20
VM30
VM53
VM1800
•
E
•
E
•
E
•
•
C
•
A
F
•
A
B
C
•
•
•
•
C
•
A
•
B
•
•
VM12
VM16
MULTIPLE 315-P8
VM12
VM16
MULTIPLE
315-P8
VM18
VM19
VM20
VM30
VM53
VM1800
•
G
•
G
VM12
VM16
MULTIPLE 315-P8
INSTALLATION
D
D
D
