OTC MTX-3531 - Checking the Contents


5
2. Checking the Contents
MTX-3531
MTXB-3531
MTXC-3531
MTXCB-3531
溶接トーチ本体／Welding torch main body
取付ボルト／Mounting bolt（M5×40）････ 4本／4 pieces
バネ座金／Spring washer（M5）･･････････ 4個／4 pieces
溶接トーチ本体／Welding torch main body
取付ボルト／Mounting bolt（M5×40）････ 4本／4 pieces
バネ座金／Spring washer（M5）･･････････ 4個／4 pieces
MTX-5031
MTXW-5031
MTXB-5031
MTXC-5031
MTXCW-5031
MTXCB-5031
溶接トーチ本体／Welding torch main body
取付ボルト／Mounting bolt（M5×40）･･･････ 4本／4 pieces
バネ座金／Spring washer（M5）･････････････ 4個／4 pieces
スパナ／Wrench･･･････････････････････････ 1個／1 piece
（MTXW-5031 のみ／only for MTXW-5031）
冷却水ホース／Hose for cooling water（6m）･･2 本／2 pieces
（MTXW-5031 のみ／only for MTXW-5031）
溶接トーチ本体／Welding torch main body
取付ボルト／Mounting bolt（M5×40）･･･････ 4本／4 pieces
バネ座金／Spring washer（M5）･････････････ 4個／4 pieces
スパナ／Wrench･･･････････････････････････ 1個／1 piece
（MTXW-5031 のみ／only for MTXW-5031）
冷却水ホース／Hose for cooling water（6m）･･2 本／2 pieces
（MTXW-5031 のみ／only for MTXW-5031）

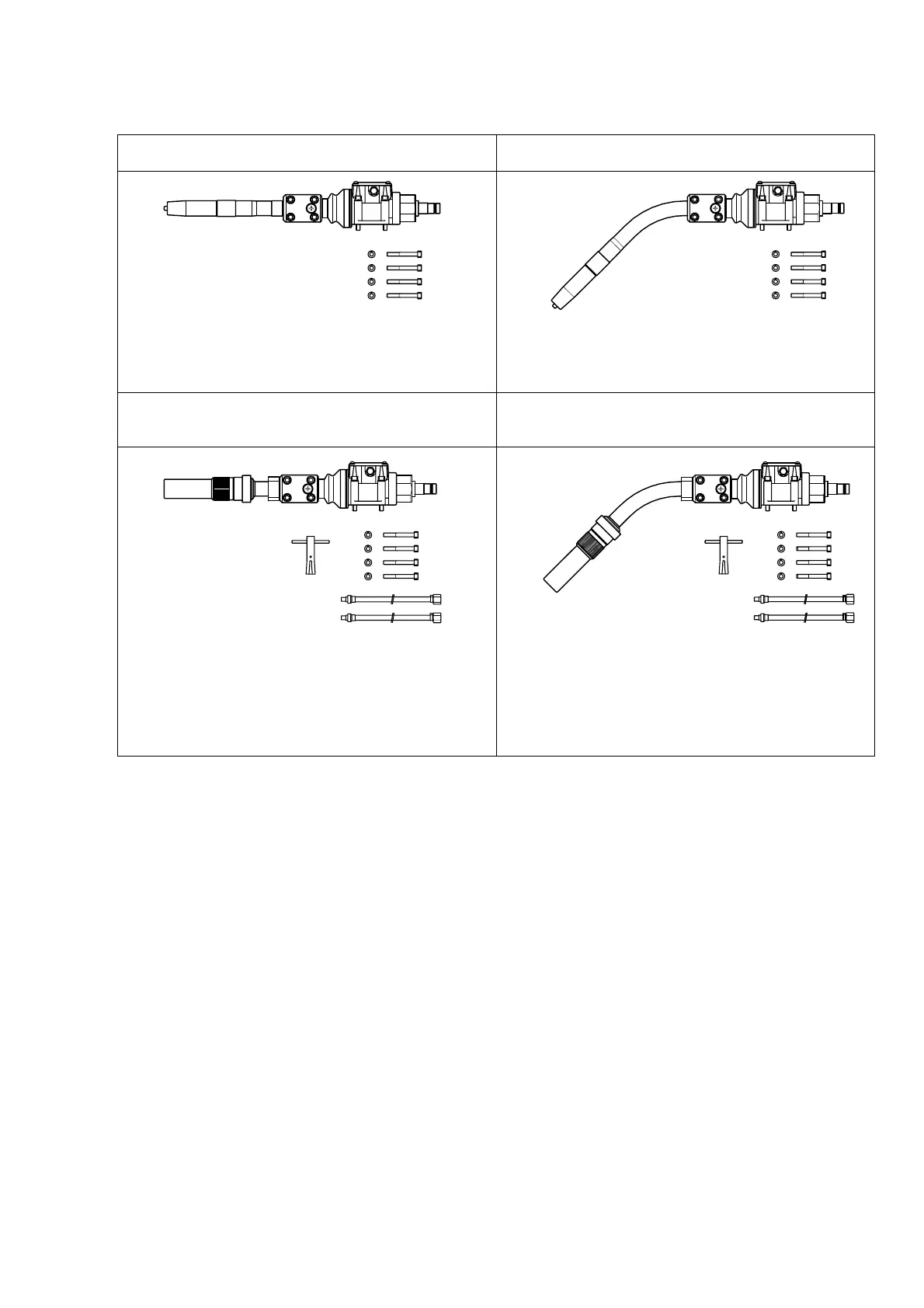

Fig. 2.1 Checking the contents
Note) 1. Use of the MTXW-5031/MTXCW-5031 water-cooled torch requires a water tank. Purchase the water tank
(PU-301) separately.
2. Use of the MTXB-3531/MTXCB-3531/MTXB-5031/MTXCB-5031 air-blow torch requires the air-blow hose
and air-blow unit.Purchase the air-blow unit separately according to the manipulator type as shown below.
・L6607A : DR4000, DR4200, DR4300, DR4400, DR4200L, DR3000, DR3200, DR603, DR606, and DR610
・L7470A : Almega AX(EX)-V6, 16, 06L, AX(EX)-G3
・L10121A : Almega AX-V4AP
3. The above mounting bolt (M5*40) is to mount the torch on the mounting bracket..
4. A wrench is used for removing the contact tip.
