〈誤った配管例〉
●

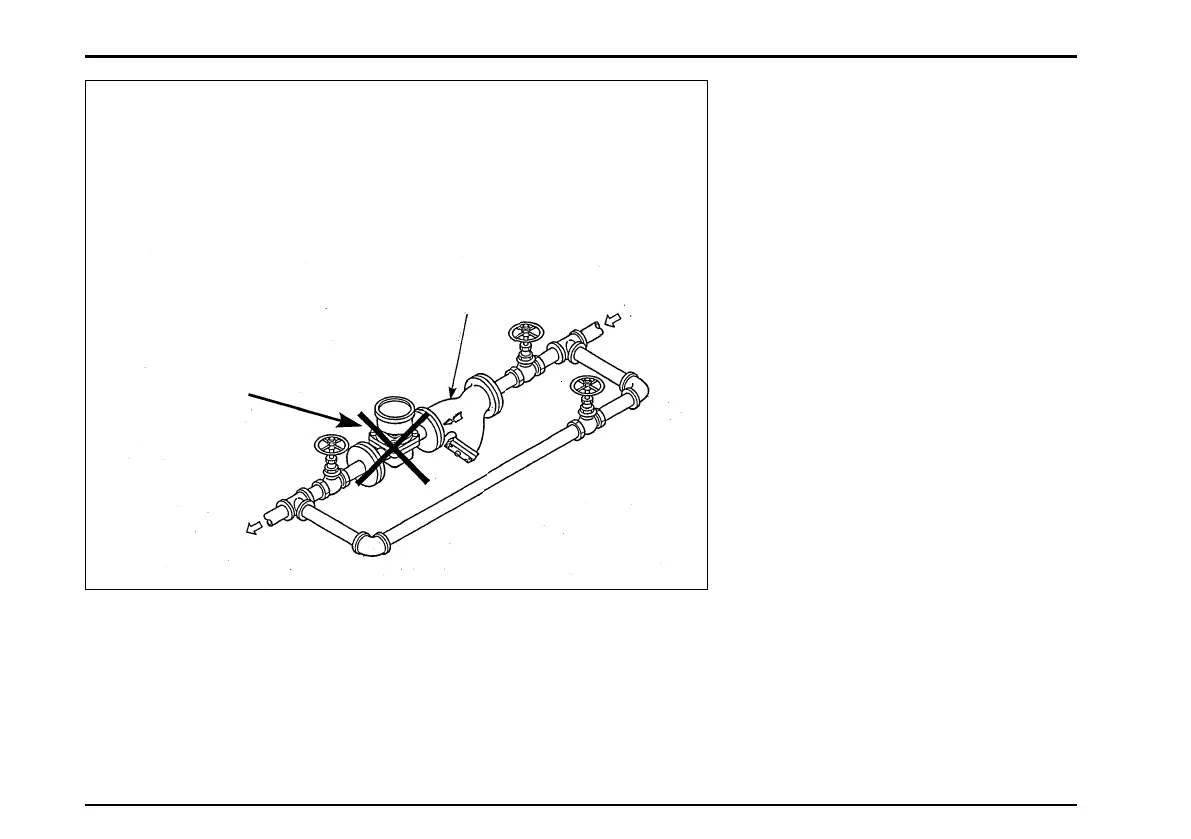

Example of Incorrect Piping
◎下図のような流量計の取り付け方をしないよう注意してください。
（計量室が水平に設置されるのが正しい取り付け方です。）
Do not install the meter in a position like the diagram below.
(Installation is correct if the measuring chamber is on a level
plane.)
⇨ 流入方向の変更方法は19頁参照
⇨ 発信器付の場合は20頁の配線要領に従って結線してください。
⇨ To change flow directions, see page 19.
⇨ If your meter is equipped with a pulse generator, make electrical connections according to the wiring
instructions on page 20.
フローペット-NX
FLOWPET-NX
IN
OUT
ストレーナ
STRAINER
バイパス管
BYPASS
誤り
WRONG
