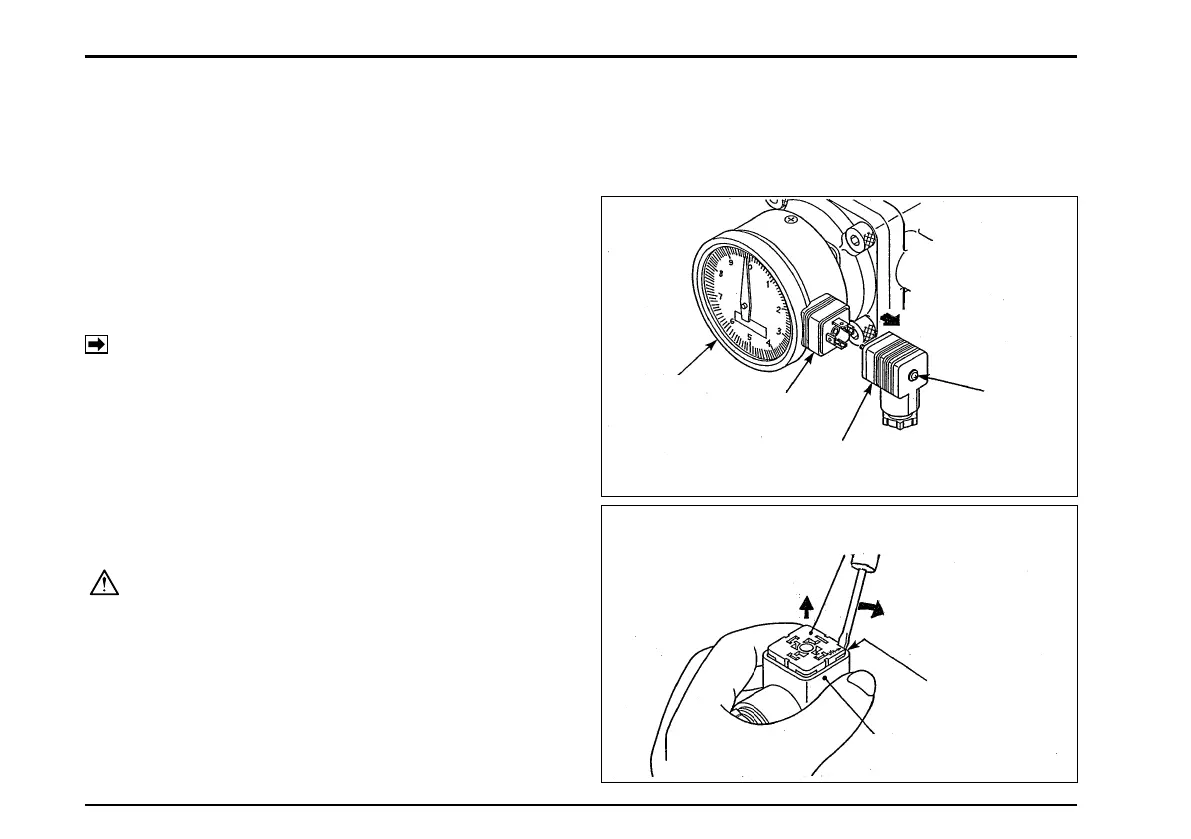

① ケーブルコネクタ固定ねじをプラスドライバでゆるめて
から、ケーブルコネクタを引き抜いて、発信器より分離
します。
Loosening the cable connector fitting screw, using
screwdriver, remove the cable connector and separate
it form the pulse generator.
（注記）発信器とケーブルコネクタは、オスメスのコネ
クタで結合されています。
NOTE: The pulse generator and cable connector are
coupled with a male and female connector.
② ケーブルコネクタの内器（端子台）が上になるように手に
持ち、マイナスドライバをリフト隙間に差し込んで、図の
ようにドライバをこじって内器を抜き出します。
Holding the cable connector with its internal (terminal
block) up, insert the screwdriver into the lift clearance
and pry the internal assembly until it is out.
〈注意〉CAUTIONS
1. 内器を抜き出す前に、①でゆるめた固定ねじを完全に抜
き取ってください。
Take off the fitting screw loosened in step ① before
removing the internal assembly.
2. このとき、強くこじらないでください。部品を破損した
り、手をけがするおそれがあります。
Do not pry with excessive force, or a damage to
adjacent component parts or to your fingers may result.
5.3.2 端子への結線 Connections to Terminals
本器のケーブルコネクタを取り外し、リード線をケーブルコネクタの内器（端子台）に結線してください。
Uncouple the cable connector and connect lead wires to the internal assembly of the cable connector
(terminal block).
引き抜く Pull out.
固定ねじ
Fitting
Screw
発信器
Pulse Generator
ケーブルコネクタ（端子台付）
Cable Connector (w/terminal block)
計数部
Register
内器が抜ける
Internal assembly
comes off.
ドライバをこじる
Pry loose with
screwdriver.
リフト隙間
Lift Clearance
ケーブルコネクタ
Cable Connector
内器
Internal Assembly
