4.4 配 管 例 Examples of Installation
（注記）⇨12頁の“配管上の注意”に従って配管してください。
⇨外形寸法図は44頁参照
NOTE: Make pipe connections following the instructions
under the topic " Piping Precautions" on page 12.
For outline dimensions, see page 44.

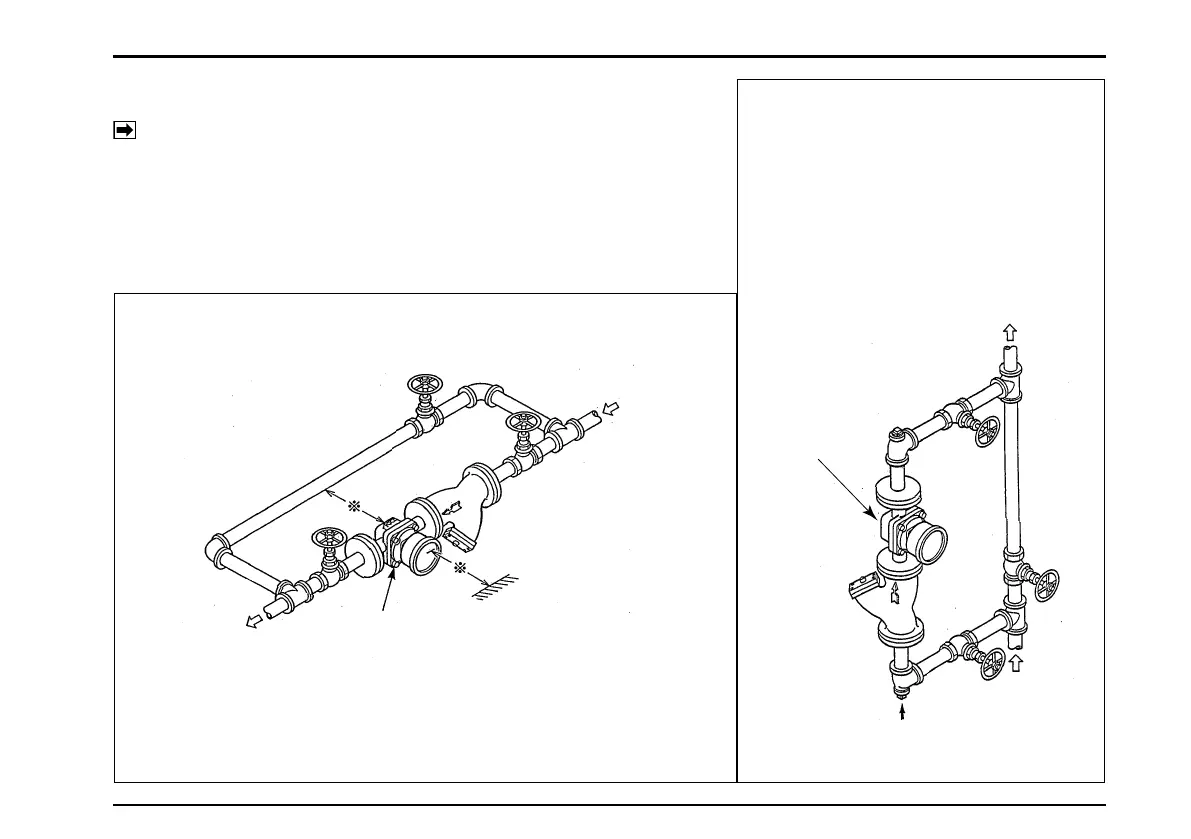

〈垂直配管〉
配管上部より落下するスケールを防ぐた
め、バイパス側に取り付けてください。
●
Vertical Line
Install on the bypass side to prevent
scales falling from top of the piping
assembly.
〈水平配管〉……標準配管
●
Horizontal Line……Standard piping
※印…分解点検の際必要なスペースとして600mm以上あけてください。
Marked ※ is the space required for disassembly and inspection.
Secure at least 600mm.
ストレーナ
STRAINER
バイパス管
BYPASS
フローペット-NX
FLOWPET-NX
ドレン抜き
DRAIN VALVE
IN
OUT
OUT
IN
ストレーナ
STRAINER
フローペット-NX
FLOWPET-NX
