フローペット
発信器
FLOWPET
GENERATOR
発信器
RECEIVER
1
2
3
4
最大使用電圧 Max.Voltage
125VAC、5VDC
最大使用電流 Max.Current
60mA
SIG1
SIG2
COM
200Ω
S-177-1
(
E）


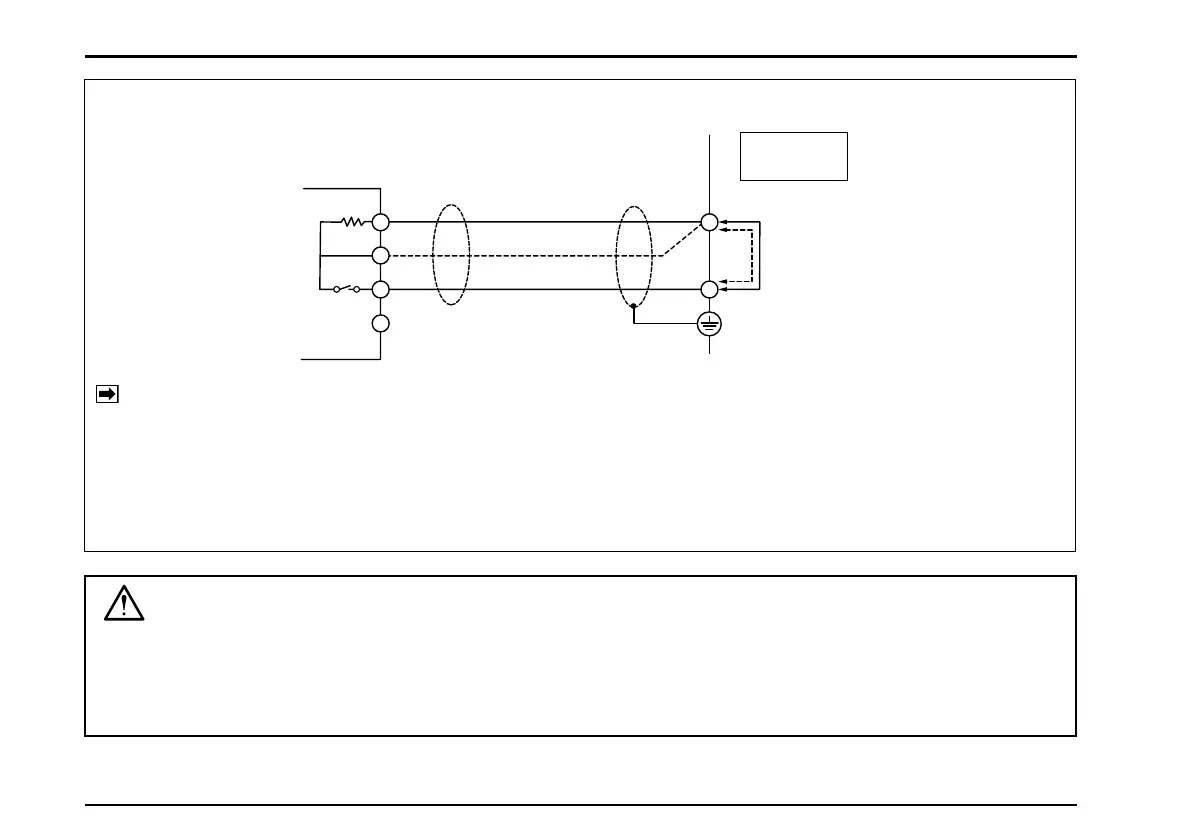

■接点パルス出力の場合 Contact-closure Pulse Output
（MODEL LS □ □ 76-2 □ 3A）
（注記）ケーブル線間容量によるサージ電流を防止し、接点寿命を長く保つために接点保護用の直列抵抗（200Ω）
の接続を標準としますが、SIG2 ～ COMに配線することにより直列抵抗器を接続せずに使用することも
できます。
NOTE: To prevent current surges due to interlead capacitance of the cable and prolong contact life, a series
200Ω resistor is typically connected. The series resistance may be eliminated by connecting the cable
across SIG2 and COM.
〈注意〉
配線の際は、流量計（発信器）、受信器の製品番号・計器番号などの組合わせを確認の上、
結線してください。
CAUTION: Please make sure that the model numbers of the flowmeter (pulse generator) and
receiver are compatible before connecting.
