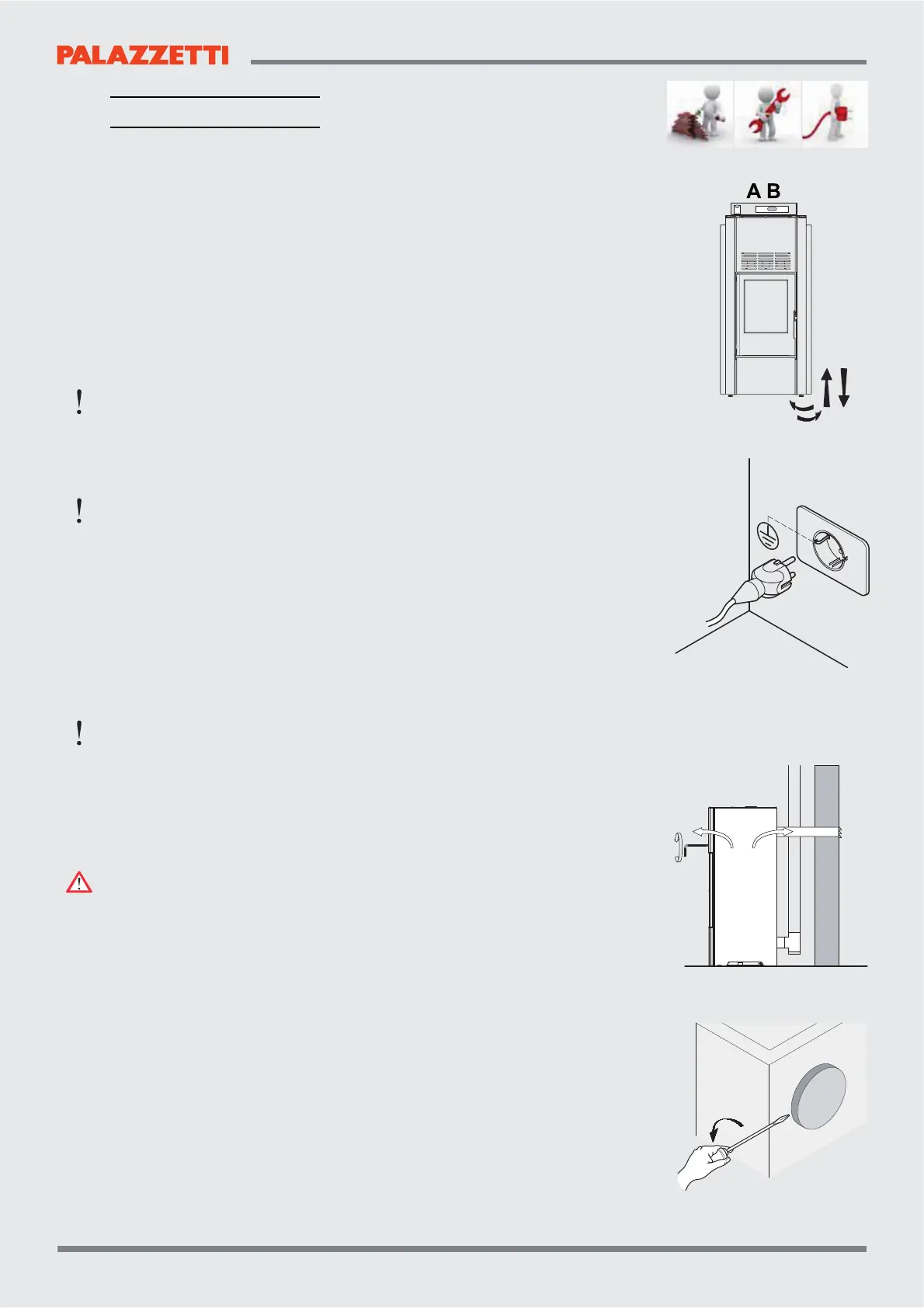

126/144 INSTALACIÓN - cod. 00 477 0811 - 12/2011 - Palazzetti - PN - Italy
INSTALLATION
Fig. 6.1
Fig. 6.2
Fig. 6.4
Fig. 6.3
6 INSTALACIÓN

10683.
6.1 NIVELACIÓN DE LA ESTUFA
La estufa debe nivelarse con la ayuda de nivel de burbuja y utilizando las patas de
regulación (si están presentes) (Fig. 6.1).
A B = Nivel de burbuja
6.2 CONEXIÓN A LAS INSTALACIONES
6.2.1 Conexión eléctrica
Basta conectar la estufa a la instalación eléctrica por medio del enchufe en dotación.
La conexión eléctrica (enchufe) debe ser accesible incluso después de la instalación
de la estufa.
Si el cable de alimentación está dañado, el servicio de asistencia técnica o un técnico

6.2.1.1 Conexn a tierra
Es obligatorio que la instalación disponga de una conexión a tierra y de un interruptor
diferencial en cumplimiento con las leyes vigentes (Fig. 6.2).
El conducto de salida de humos debe poseer su propia conexión a tierra.
6.2.1.2 Termostato ambiente
El termostato está conectado a las entradas correspondientes de la placa de circuito,
como se muestra en el diagrama esquetico en elManual del productoen él.
6.2.1.3 Dispositivo a distancia (Sólo para modelos donde corresponda)
El dispositivo a distancia debe conectarse a las entradas 1 y 2 de la bornera CN7
de la tarjeta electrónica. (Sólo en la terminal donde la tarjeta tiene 10 entradas CN7)
     NORMALMENTE ABIERTO y tener un
diferencial regulable.
Cuando intervenga (cierre o abertura del contacto) apagará o encenderá la estufa.
Después de la instalación del dispositivo a distancia, el primer encendido de
la estufa debe obligatoriamente ser realizado desde el panel de mando.
6.2.2 Conexión a una instalación de distribución del aire
(sólo para los modelos canalizables o provistos de kit de canalización)
Es posible conectar los modelos de aire canalizables a un conducto de distribución
del calor). Se aconseja utilizar preferentemente conductos de sección circular con
interior liso y debidamente aislado para evitar dispersiones de calor.
Si una estufa canalizable o preparada para montar el kit de canalización no
está conectada a un conducto de distribución del calor, asegurarse que el
desviador esté en una posición que transporte el aire al ambiente en el cual
está instalada la estufa.
ESTUFAS CANALIZABLES
Por medio de la herramienta en dotación o la palanca de desviación del aire (en

del ambiente donde está instalada la estufa en el conducto de canalización y
viceversa (Fig. 6.3).
Para conectar la estufa a la instalación de canalización quitar el tapón desenroscando

posterior de la estufa (Fig. 6.4).
ESTUFAS PREPARADAS PARA EL KIT DE CANALIZACIÓN
Para el montaje del kit de canalización tomar como referencia las instrucciones del
kit.

medio de una herramienta en dotación con el kit, usando el mando situado en la
parte frontal de la estufa.
