72/144 INSTALLATIONS - cod. 00 477 0811 - 12/2011 - Palazzetti - PN - Italy
VERWENDUNG UND WARTUNG
7 BESCHREIBUNG DES
OFENS
Bevor Sie im Handbuch weiterlesen, bitten wir
Sie, die im beiliegenden „Produktheft“ enthaltene
Beschreibung des Ofens nachzuschlagen.

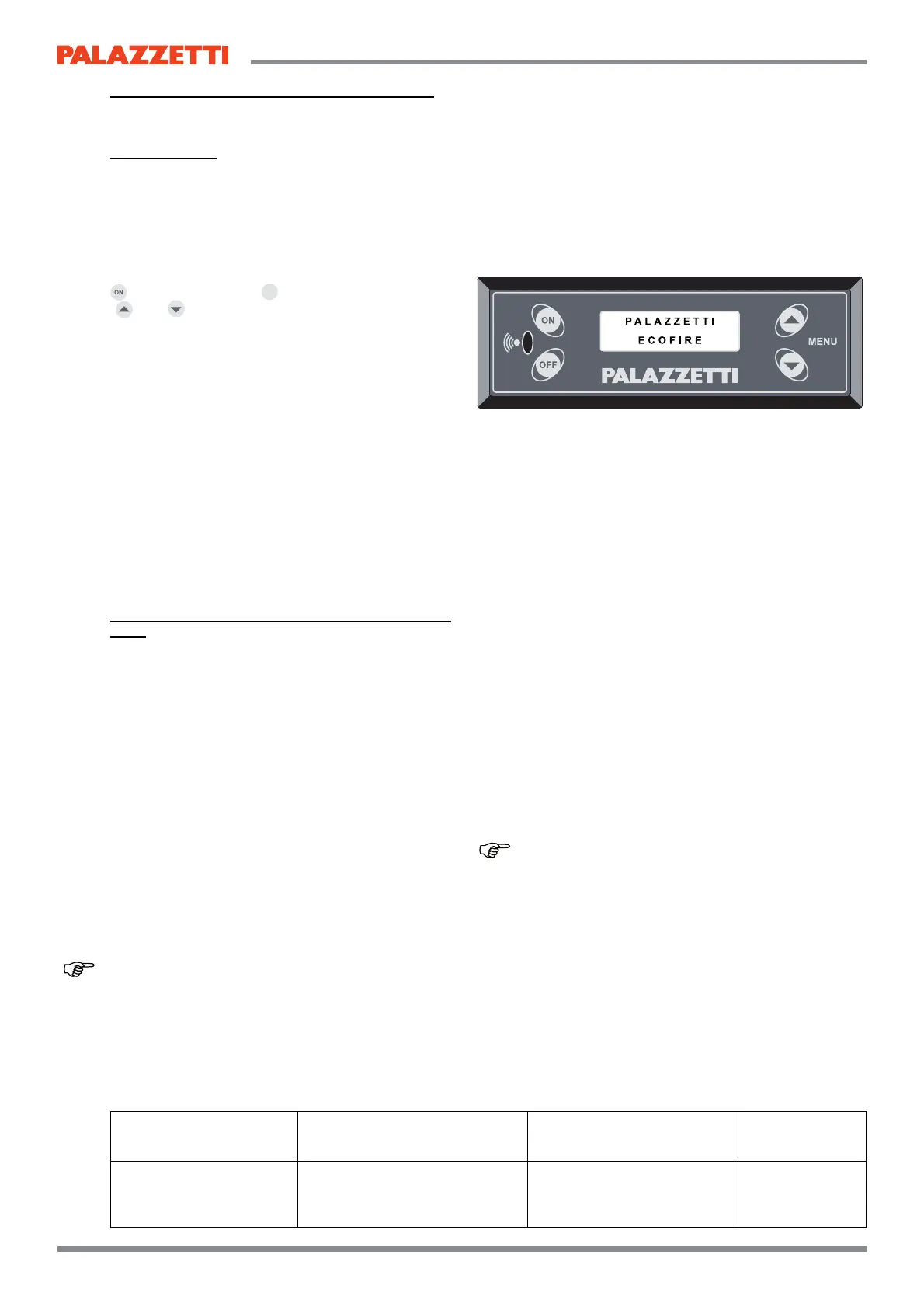

7.1 BEDIENPANEL
Das Bedienpanel (Abb. 8.1) besteht aus dem
hinterleuchteten LDC-Display, der Einschalttaste
, der Ausschalttaste
!!
und den zwei Menütasten
(
und ).
Am Bedienpanel können folgende Vorgänge
gesteuert werden:
- Ofen ein- und ausschalten;
- Betrieb regeln;
- Betriebs- und Wartungsprogramme einrichten.
Am Display werden drei Betriebszustände des
Ofens angezeigt:
1) AUS: zeigt an, dass der Ofen nicht in Betrieb
ist oder gerade abkühlt.
2) WARTEN AUF FLAMME und FLAMME
VORHANDEN: zeigen an, dass der Ofen
gerade anläuft.
3) BETRIEB: zeigt an, dass der eingeschaltet ist
und heizt.
Die Betriebsparameter des Ofens können in allen
drei Phasen eingestellt werden.
Diese Parameter sind nur während des Betriebs
aktiv, die Phasen START und AUS werden
automatisch geregelt.
Die Einstellung des Ofens ist mit zwei verschiedenen
! ! "! #$%&'('*+: Die Regelparameter werden
nacheinander auf der zweiten Zeile des
Bedienpanels angezeigt.
! ! "! ,$-/(&-&'(%: Alle Regelparameter erscheinen
gleichzeitig auf der zweiten Zeile des
Bedienpanels.
! ! "! 0456: damit kann man lediglich die gewünschte
Raumtemperatur festlegen.
Bei Auslieferung ist der Ofen auf den rotierenden
Modus eingestellt.
Der Benutzer kann in jeder Phase vom rotierenden
zum komprimierten Modus wechseln, umgekehrt
oder easy (siehe Abschn.11.33 - “TIPO MENU”).
Um das schnelle Scrollen zu aktivieren, eine der
zwei Tasten gedrückt halten.
7.2 BETRIEBSPARAMETER
Während des Betriebs wird der Ofen automatisch
anhand der eingestellten, auf dem Display
angezeigten Werte geregelt:
LEISTUNG [P]: Die Heizleistung, bei der der Ofen
arbeitet.
Es kann ein Wert zwischen A (Automatisch),
1 (kleinste Leistungsstufe), 2, 3, 4, 5 (höchste
Leistungsstufe) eingestellt werden.
Bei Einstellung von „A“ wird der Ofen versuchen,
den Raum auf die gewünschte Temperatur zu
bringen und die Leistung vollautomatisch regeln.
LÜFTUNG [V]: Die Lüftungsgeschwindigkeit der
Warmluft.
Es kann ein Wert zwischen A (Automatisch),
1 (kleinste Leistungsstufe), 2, 3, 4, 5 (höchste
Leistungsstufe) eingestellt werden.
Bei Einstellung von „A“ wird der Ofen die Lüftung
je nach der erzeugten Wärme automatisch regeln.
!" #$%% &'(#'))*%+ ,$"" ,*( -.*% ,*% /0.1*(
$21')$13"45 #2(6.(3"137 $2. ,3* 5845"1* 9(*56$5:
;(3%71+ 2) *&*%12*:: $%7*"$))*:1* <=()*
$;62.05(*%> 3% ,3*"*) ?$:: @3(, $2. ,*) 93"A:$B
.0( ,3* /0.12%7 ,* <*(1 C!D $%7*6*371E
Bei den Öfen der Serie Silent (mit natürlicher
Konvektion) fehlt der Lüftungsparameter.
SW RAUMT.: Die Temperatur, die im Raum erreicht
werden soll.
Es kann ein Temperaturwert zwischen 10° und 40°C
eingestellt werden, oder:
L (low/min.): Der Ofen funktioniert bei Mindestleistung
H (high/max.): Der Ofen funktioniert bei der
eingestellten Leistung
PARAMETER
KOMPRIMIERTE
BENUTZEROBERFLÄCHE
ROTIERENDE
BENUTZEROBERFLÄCHE
MENU EASY
Leistung
Luftgeschwindigkeit
Raumtemp./gewünschte Temp.
“P=...”
“V=...”
“.../...” (Raumtemp./gewünschte Temp.)
“LEISTUNG =...”
“LUFTGESCH =...”
“SW RAUMT =...”
“.../...”
Fig. 7.1
