USO E MANUTENZIONE
7 DESCRIZIONE DELLA
STUFA
Prima di procedere con la lettura del libretto,
prendere visione della descrizione della stufa
contenuta nel “Libretto Prodotto” allegato.
7.1 PANNELLO COMANDI

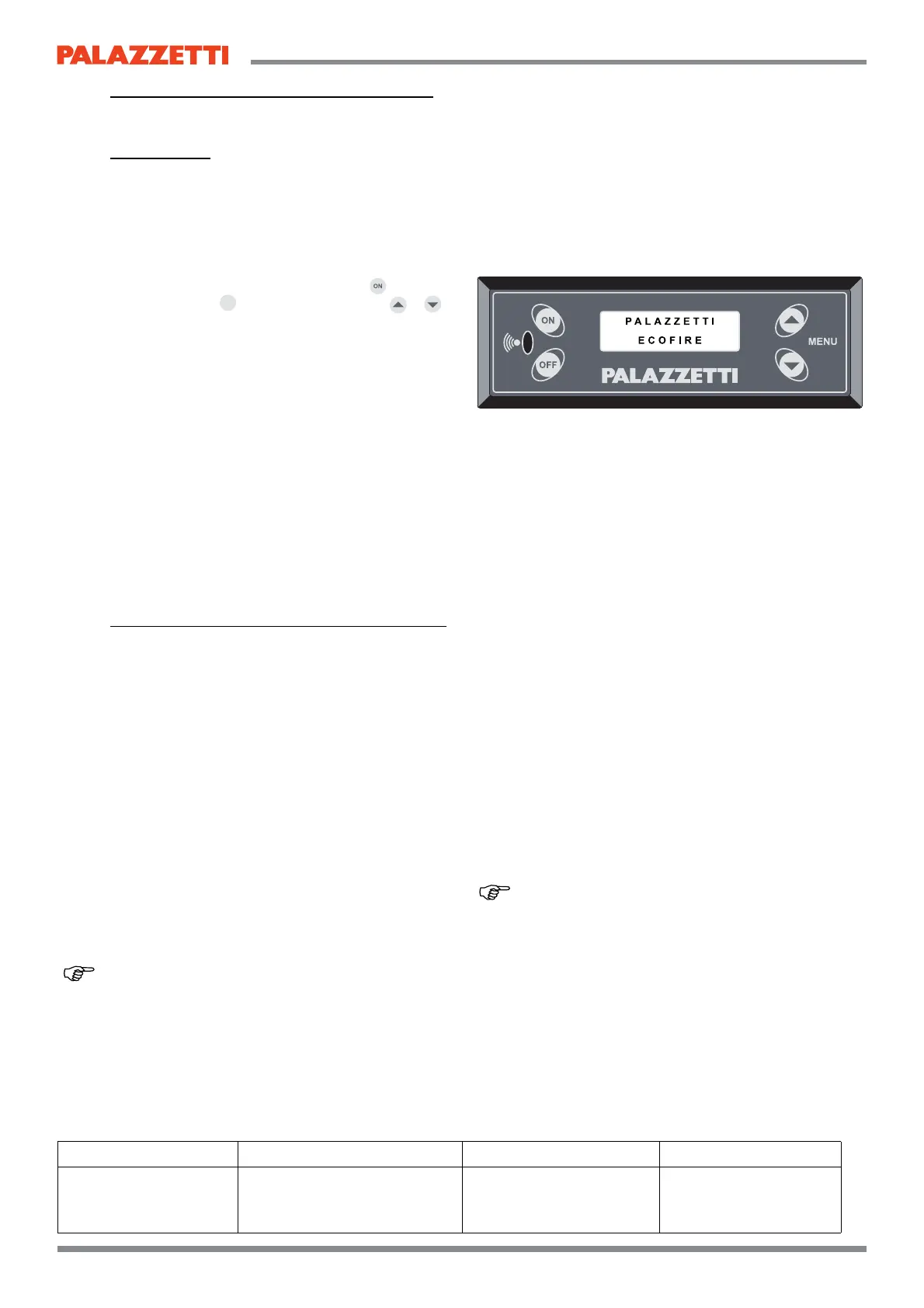

Il pannello (Fig. 8.1) è costituito dal display LCD
retroilluminato, dal tasto di accensione
, dal tasto
di spegnimento
!!
e dai due tasti menù ( e ).
Il pannello permette:
e manutenzione.
Il display visualizza tre stati della stufa:
1) SPENTO segnala che la stufa non è in
funzione oppure è in fase di raffreddamento.
2) ATTESA FIAMMA e FIAMMA PRESENTE
indicano che la stufa è nella fase di avvio.
3) LAVORO indica che la stufa è accesa e sta
riscaldando.
È possibile impostare i parametri di funzionamento
della stufa in tutte e tre le fasi.
Tali parametri saranno attivi solo in fase di lavoro,
infatti, la fase di AVVIO e di SPENTO sono regolate
automaticamente.
L’impostazione della stufa può essere effettuata
con tre diverse interfacce:
! ! "! #$%&'%(: i parametri di regolazione verranno
visualizzati uno alla volta a rotazione sulla
seconda riga del pannello.
! ! "! *$+,-(//$: tutti i parametri di regolazione
appariranno contemporaneamente sulla
seconda riga del pannello.
! ! "! 0&/4: con il quale è possibile impostare solo la
temperatura ambiente desiderata.
La stufa viene consegnata con la modalità rotante.
L’utente può decidere in qualunque fase di cambiare
la modalità rotante con compresso o easy (vedere
par.11.33 - “TIPO MENU”).
Mantenendo premuto uno dei due tasti freccia si
attiva lo scorrimento veloce.
7.2 PARAMETRI DI FUNZIONAMENTO
Durante il funzionamento, la stufa si regola
automaticamente in funzione dei valori impostati,
che vengono visualizzati sul display:
POTENZA [P]: Rappresenta la potenza di
riscaldamento a cui lavora la stufa.
E’ possibile impostare un valore compreso tra A
(automatico), 1 (minimo), 2, 3, 4, 5 (massimo).
Impostando il valore “A” la stufa cercherà di portare
l’ambiente alla temperatura desiderata gestendo la
potenza in completo automatismo.
VENTILAZIONE [V]: Rappresenta la velocità di
ventilazione dell’aria calda.
E’ possibile impostare un valore compreso tra A
(automatico), 1 (minimo), 2, 3, 4, 5 (massimo).
Impostando il valore “A” la stufa controllerà la
ventilazione in automatico in funzione del calore
prodotto.
!"#$%"&&'(')'$&*'$+,$%-".,/$01$,"-23,-0&2/$42)-0$0+$
ventilatore temporaneamente alla massima velocità
4')$%3,+-0)'$ "1$ '5'1-",+'$ ,&&"3"+2$(0$&,+2)'6$ 01$
7"'%-2$&,%2$%"+$(0%4+,8$50'1'$50%",+099,-2/$4')$+,$
5'1-0+,9021'/$0+$5,+2)'$:;<=
Nelle stufe della serie Silent (a convezione naturale)
non è presente il parametro relativo alla ventilazione
dell’aria.
SET T. AMB. : Indica la temperatura che si desidera
raggiungere in ambiente.
E’ possibile impostare un valore di temperatura
compreso tra 10° e 40°C; oppure i valori di:
L (low/minimo): la stufa si porterà alla potenza
minima
H (high/massimo): la stufa si porterà alla potenza
impostata
PARAMETRI INTERFACCIA COMPRESSA INTERFACCIA ROTANTE INTERFACCIA EASY
Potenza
Velocità aria di ventilazione
Temp. amb./Temp. desiderata
“P=...”
“V=...”
“.../...”
“POTENZA=...”
“VEL.ARIA=...”
“SET T. AMB=...”
“.../...”
