Panasonic AG-EC4G - Connexions du Système

F-6
FRANÇAIS

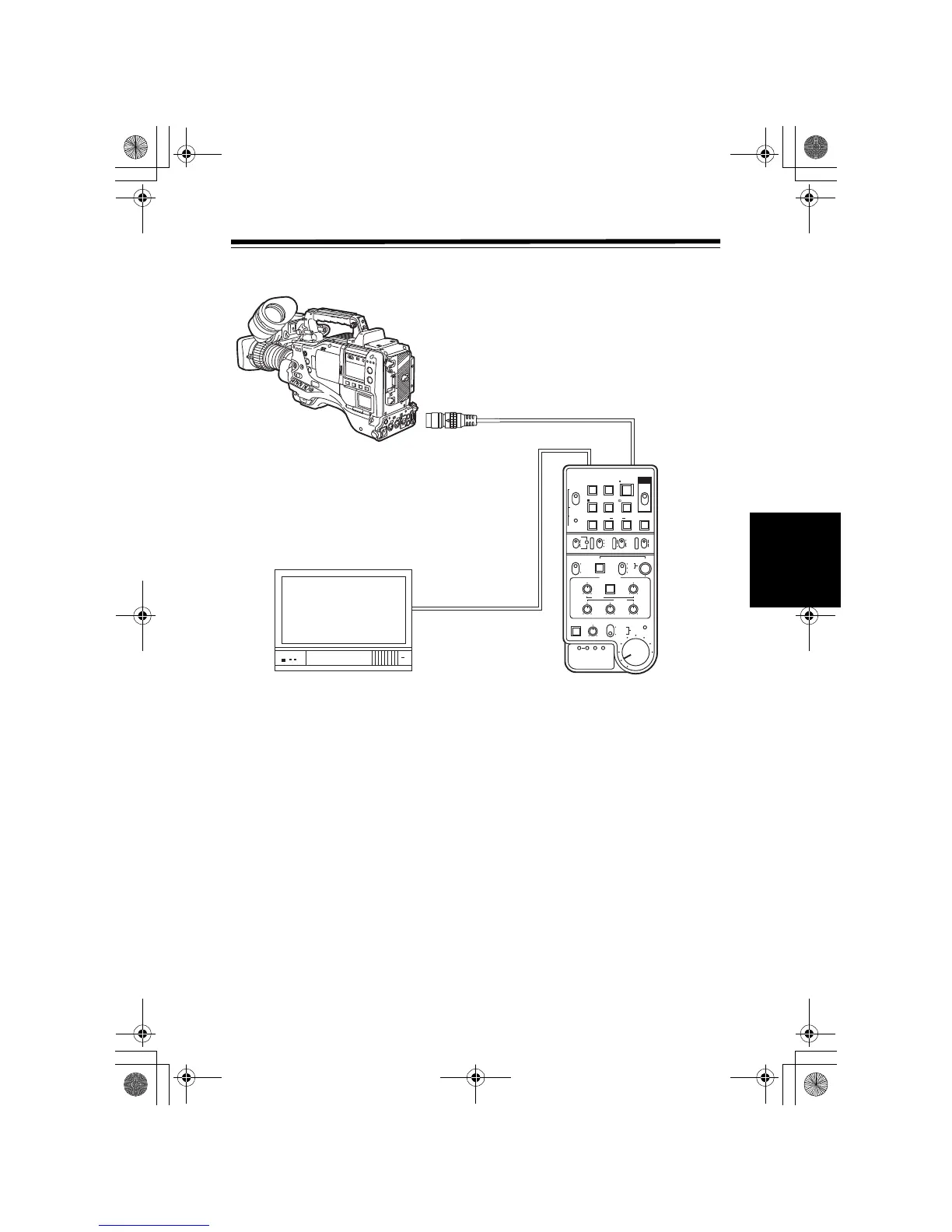

Connexions du système
L’unité est connectée à un caméscope ou une station de base pour l’utilisation.
<Remarques>
z La vidéo n’est pas transmise à partir du connecteur de SORTIE VIDEO de l’unité lorsqu’il est
connecté à la station de base, et le mode système est réglé sur 1080/23.98PsF, 1080/24PsF,
1080/60i ou 720/60p.
z Lorsque l’unite est utilisee en combinaison avec une station de base et un adaptateur pour
camera (AG-CA300G; en option), le cable a 10 broches inclus ne peut pas etre utilise pour
connecter directement l’unite au camescope.
FF
1 2 CHARA
OFF
ON
USER MAIN
AWB W.BAL GAIN CAM
BARS
A.KNEE
ONB
A
PRST
OFF ABB DOWN
REW 
PLAY
REC S/S
REC CHK
 STOP
RECORDER
ENABLE
WARNING
DISABLE
ECU
UP
SAVE MENU
CHECK
deg SHTR GAIN FILTER
M.PED
GAIN
ENABLE
BLACK
PAINTING
SHUTTER SEL.
ON
OFF
SS
OFF
FIX
AUTO
IRIS
EXT
MAN
USER
Caméscope
Câble à 10 broches (inclus)
Câble BNC
Moniteur
Vers le connecteur REMOTE
Vers le connecteur de VIDEO OUT
Vers le connecteur
d’VIDEO OUT
AG-EC4G
Vers le
connecteur
CAM/BS
