Panasonic AG-EC4G - Collegamenti del Sistema

I-6
ITALIANO
Collegamenti del sistema
Per utilizzare l’unità è necessario collegarla a una telecamera o a una stazione di base.
<Note>
z Il video non viene trasmesso dal connettore VIDEO OUTPUT dell’unità se è collegata alla
stazione di base e la modalità di sistema è impostata a 1080/23.98PsF, 1080/24PsF, 1080/
60i o 720/60p.
z Quando l’unita e utilizzata insieme a una stazione di base e un adattatore della telecamera
(AG-CA300G; opzionale), il cavo a 10 pin incluso non puo essere utilizzato per collegare
direttamente l’unita alla telecamera.
FF
1 2 CHARA
OFF
ON
USER MAIN
AWB W.BAL GAIN CAM
BARS
A.KNEE
ONB
A
PRST
OFF ABB DOWN
REW 
PLAY
REC S/S
REC CHK
 STOP
RECORDER
ENABLE
WARNING
DISABLE
ECU
UP
SAVE MENU
CHECK
deg SHTR GAIN FILTER
M.PED
GAIN
ENABLE
BLACK
PAINTING
SHUTTER SEL.
ON
OFF
SS
OFF
FIX
AUTO
IRIS
EXT
MAN
USER

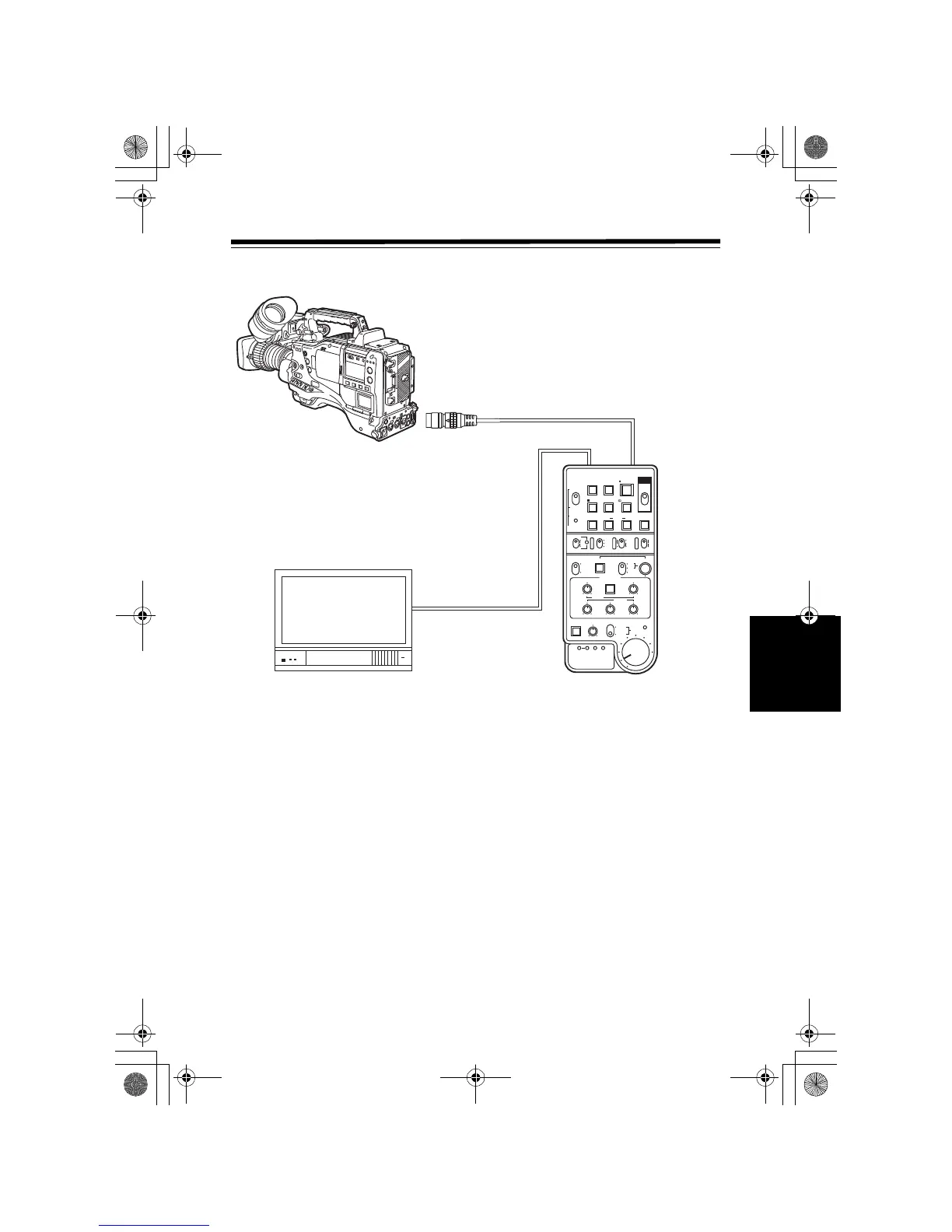

Telecamera
Cavo a 10 pin (fornito)
Cavo BNC
Monitor
Al connettore REMOTE
Al connettore VIDEO OUT
Al connettore
VIDEO IN
AG-EC4G
Al connettore
CAM/BS
