各部の名称と機能（続き）

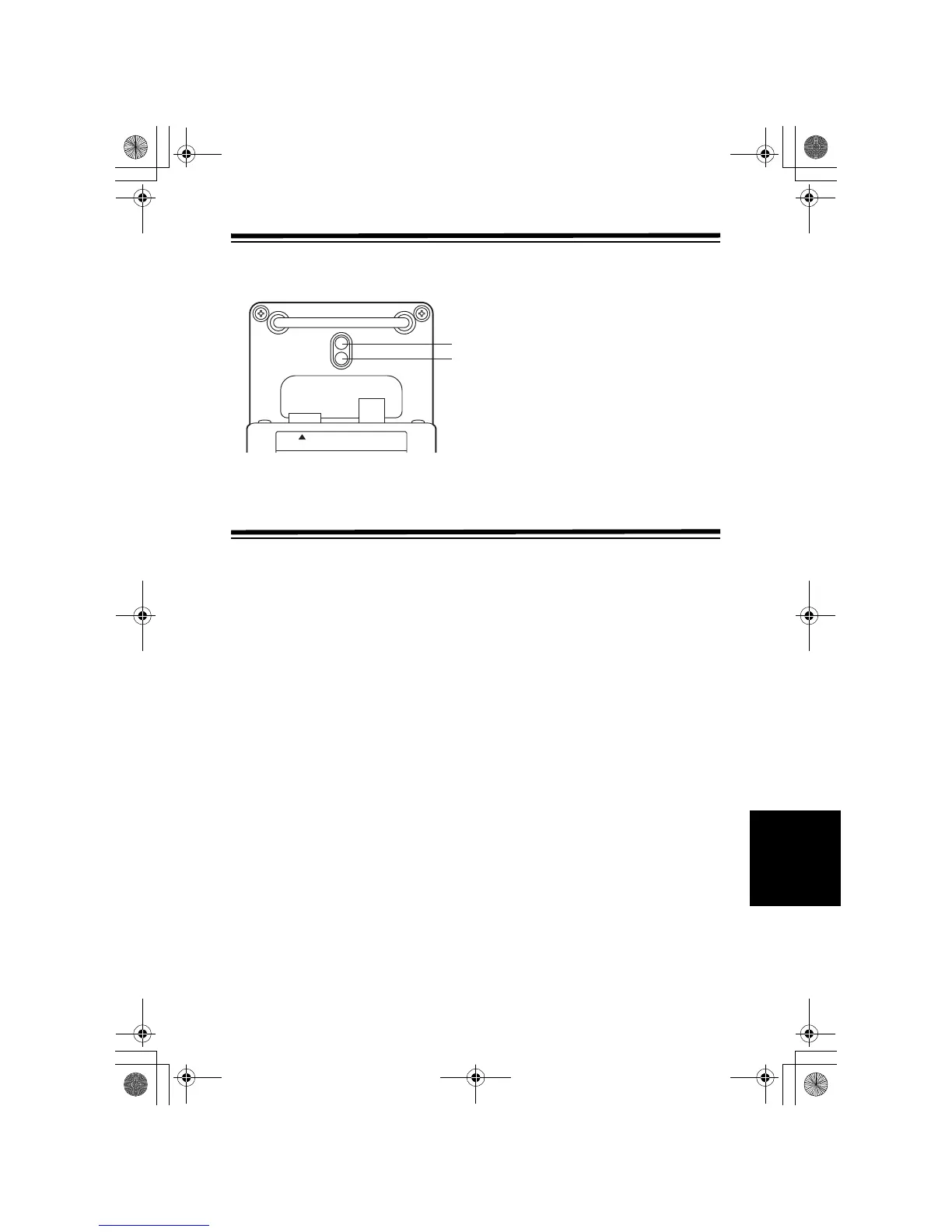

背面部
1. 周波数特性調整つまみ
VIDEO OUT端子から出力されるビデオ
信号の周波数特性を調整するのに使用し
ます。
2. レベル調整つまみ
VIDEO OUT端子から出力されるビデオ
信号のレベルを調整します。
＜ノート＞
上記のつまみで調整を行う場合、背面のカ
バーを外し、刃幅
2.5 mm 程度のマイナス調
整ドライバーなどを差し込んで行ってくだ
さい。
VIDEO OUT出力へのメニュー表示
本機をカメラレコーダーのREMOTEコネクターに接続時：
MENUスイッチをONにし、CHARAボタンを ONにすると、VIDEO OUT端子から出力され
る映像に設定メニューが表示されます。
このメニュー画面はカメラレコーダー本体のコンポジット信号に重畳されたキャラクターで
す。
本機をベースステーションの
REMOTEコネクターに接続時：
カメラレコーダーから出力される
SDI信号の映像が表示をコンポジット信号に変換した映像
を表示します。メニュー表示はカメラレコーダーの
SDI信号に重畳してください。
カメラレコーダーの
SDI信号にメニュー表示を重畳する方法については、カメラレコーダー
の取扱説明書を参照してください。
＜ノート＞
50 mのオプションケーブルを使用時は、ビデオ信号のクロマレベルが小さくなります。
