Panasonic AG-EC4G - システム接続

J-5
システム接続時の注意点（続き）
z 本機を接続していても、本機の電源を
OFFにすると、カメラレコーダーの本体
での操作ができるようになります。
z 本機は以下のカメラレコーダー単体もし
くはベースステーションとの組み合わせ
が可能です。
AJ-HPX3700G、AJ-HPX3000G、
AJ-HPX2700G、AJ-HPX2100、
AG-HPX555、AG-HPX305、
AJ-HDX900、AJ-HDX400A

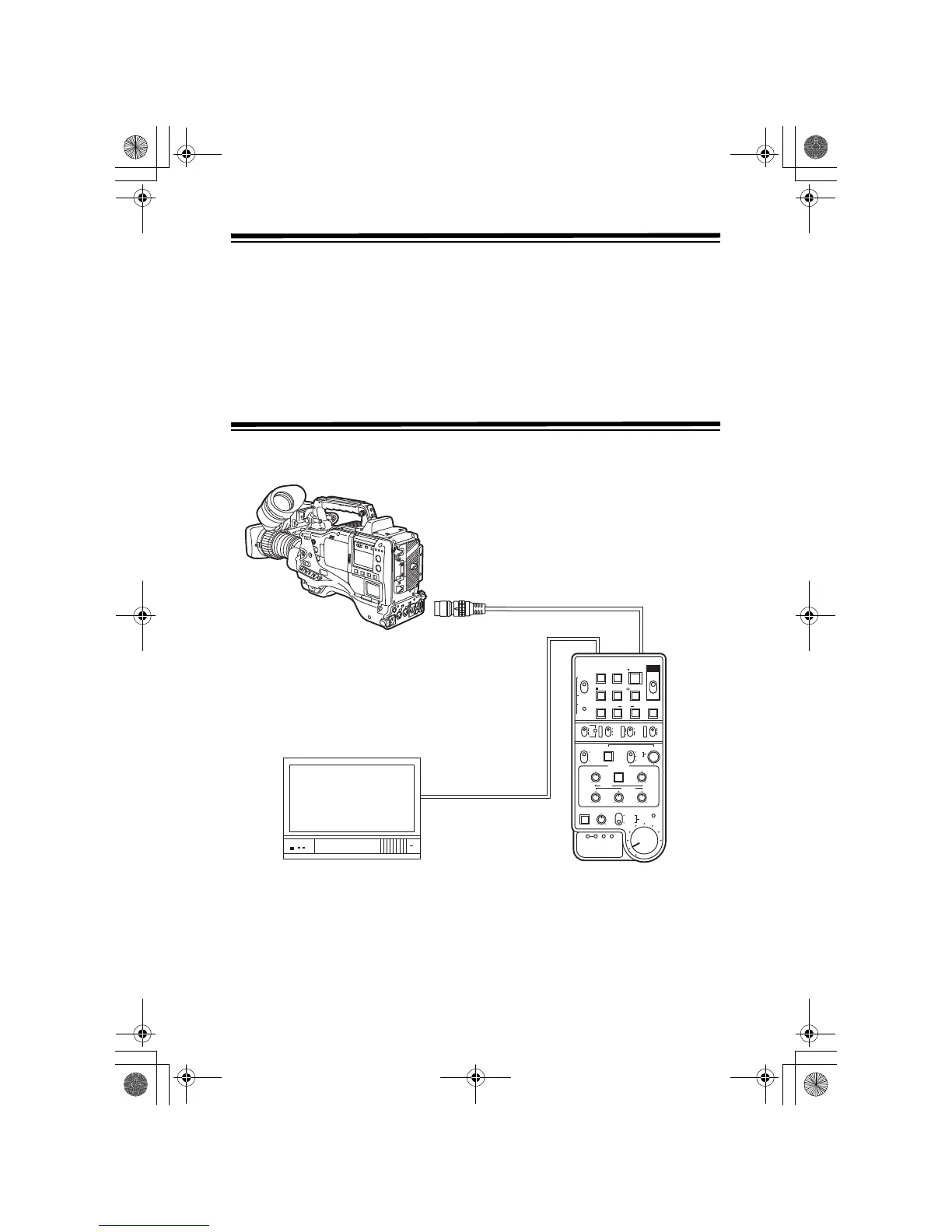

システム接続
本機はカメラレコーダー、ベースステーションに接続して使用します。
＜ノート＞
z ベースステーションと接続した場合、システムモードが
1080/23.98PsF、1080/24PsF、
1080/60i、もしくは 720/60p時には、本機のVIDEO OUT端子から映像は出力されません。
z 本機とベースステーション、カメラアダプター（
AG-CA300G・別売品）と組み合わせて
使用する場合、付属の
10ピンケーブルを使用して、本機をカメラレコーダーに直接接続す
ることはできません。
FF
1 2 CHARA
OFF
ON
USER MAIN
AWB W.BAL GAIN CAM
BARS
A.KNEE
ONB
A
PRST
OFF ABB DOWN
REW 
PLAY
REC S/S
REC CHK
 STOP
RECORDER
ENABLE
WARNING
DISABLE
ECU
UP
SAVE MENU
CHECK
deg SHTR GAIN FILTER
M.PED
GAIN
ENABLE
BLACK
PAINTING
SHUTTER SEL.
ON
OFF
SS
OFF
FIX
AUTO
IRIS
EXT
MAN
USER
カメラレコーダー
10PIN ケーブル（付属品）
BNC ケーブル
モニター
REMOTE コネクターへ
VIDEO OUT
コネクターへ
VIDEO IN
コネクターへ
AG-EC4G
CAM/BS
コネクターへ
