– 49 –
AIR SWING
MANUAL
TEMP
MED
FAN
FAN
SPEED
OPE-
RATION
C
LOCAL
TIMER
OFF/ON
OPERATION
FILTER RESET
AUTO
MANUAL
TEST RUN
CLOCK
RESET ADDRESS SET
AIR SWING
FAN SPEED
OPERATION
AUTO
TIMER
ADDRESS
COOL
SELECT
Außengerät

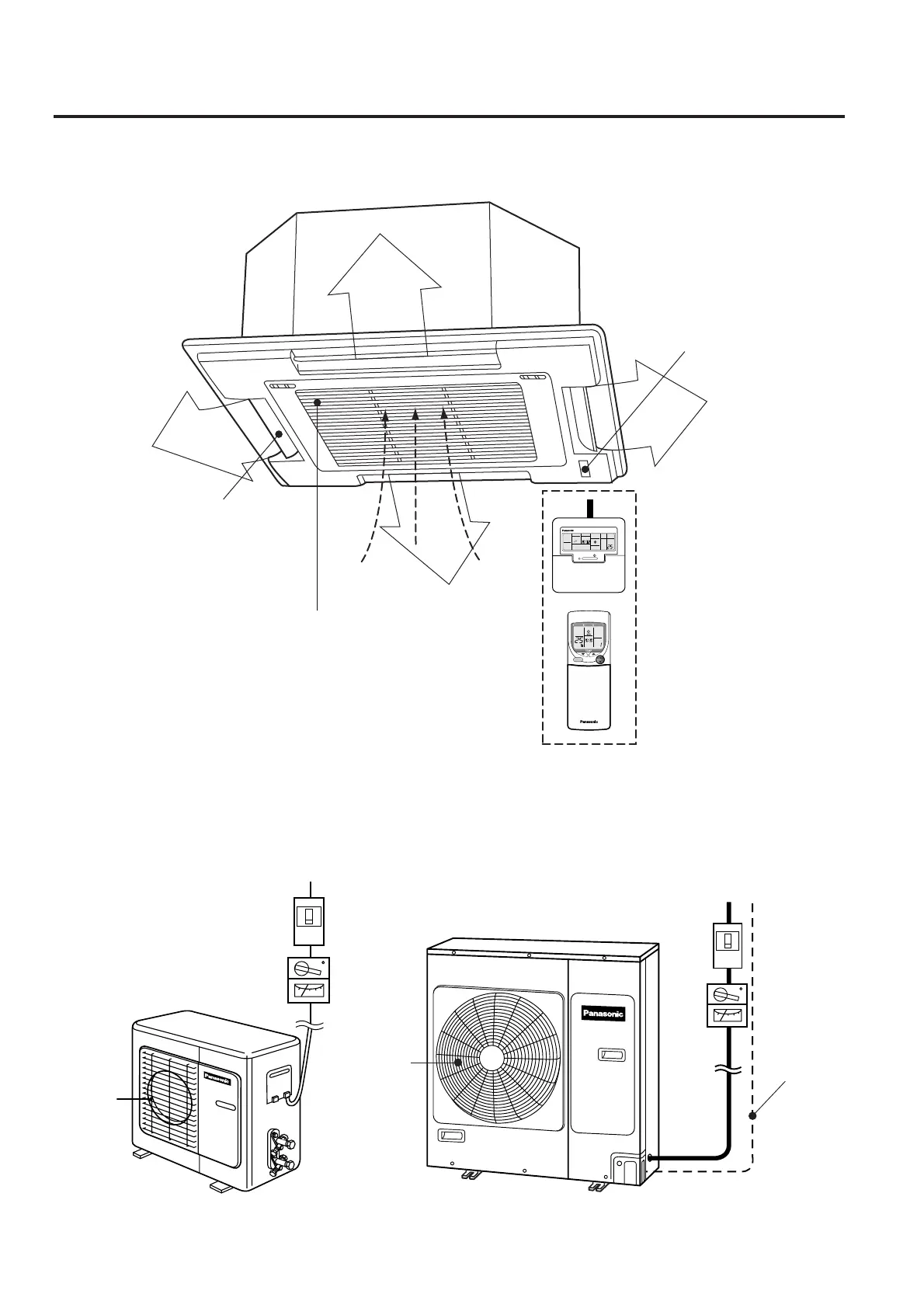

3. BEZEICHNUNG DER GERÄTETEILE
Innengerät
Erdung
Sicherungs-
automat
FI-Schutzschalter
Stromversorgung
Ventilator-
schutzgitter
(Luftaustritt)
Rückseite
(Lufteintritt)
Einbauposition des
Infrarot-Empfängers
Kabelfernbedienung
(Einzelheiten zur Bedienung
siehe Seite 50.)
Infrarot-Fernbedienung
(Einzelheiten zur Bedienung
siehe Seite 54.)
HINWEIS: Es können beide Fernbedienungs-
typen verwendet werden.
ODER
Luftaustritt (auf 4 Seiten)
Die Zuluft wird über diese
Öffnungen ausgeblasen.
(Einzelheiten zu den
Einstellmöglichkeiten siehe
Seite 53 bzw. 58.)
Ansauggitter
Die Raumluft wird über diese Öffnung
angesaugt.
Luftfilter (hinter dem Ansauggitter)
Der Luftfilter reinigt die Raumluft von
Staub und anderen Fremdkörpern.
(Einzelheiten zur Reinigung der Luftfilter
siehe Seite 60.)
In der obigen Abbildung ist das Außengerätemodell
CU-W24BBP5 dargestellt.
In der obigen Abbildung ist das Außengerätemodell
CU-W14BBP5 dargestellt.
Ventilator-
schutzgitter
(Luftaustritt)
Sicherungs-
automat
FI-Schutzschalter
Stromversorgung
