– 93 –
AIR SWING
MANUAL
TEMP
MED
FAN
FAN
SPEED
OPE-
RATION
C
LOCAL
TIMER
OFF/ON
OPERATION
FILTER RESET
AUTO
MANUAL
TEST RUN
CLOCK
RESET ADDRESS SET
AIR SWING
FAN SPEED
OPERATION
AUTO
TIMER
ADDRESS
COOL
SELECT
Buitenmodule

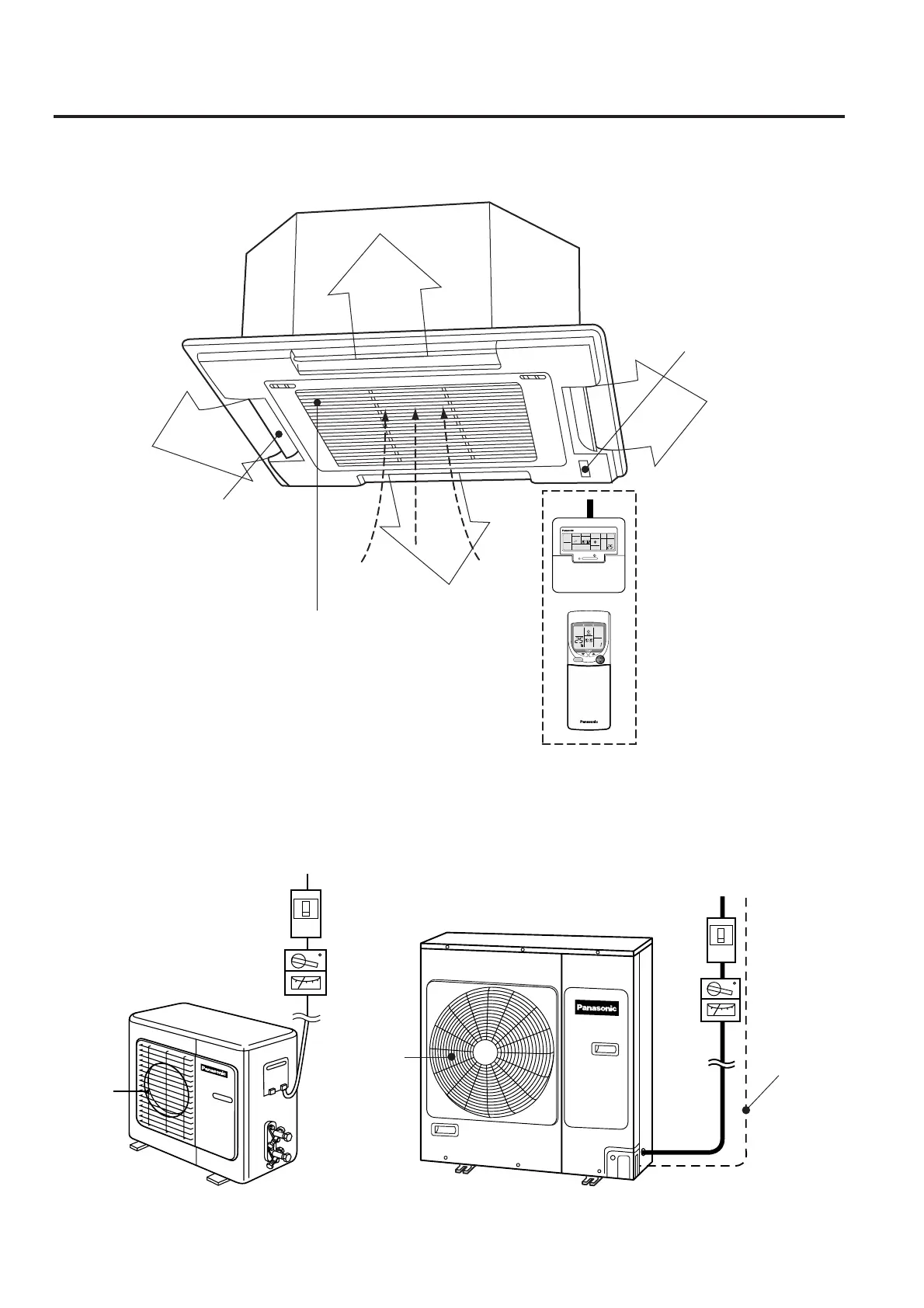

3. ONDERDELEN (HOOFDEENHEID)
Binnenmodule
Aarding
Stroomonderbreker
Lekstroomonderbreker
Voeding
Ventilatorscherm
(luchtuitlaat)
Achterkant
(luchtinlaat)
Afstandsbedieningssensor
Draadafstandsbediening
(Zie pagina 94 voor details
omtrent bediening.)
Draadloze
afstandsbediening
(Zie pagina 98 voor details
omtrent bediening.)
OPMERKING : Beide afstandsbedieningen
kunnen worden gebruikt.
OF
Uitlaat (4 plaatsen)
Hier wordt lucht uit geblazen.
(Zie pagina 97 of 102 voor
details omtrent de instelling.)
Inlaat
Hier wordt lucht in de binnenmodule
gezogen.
Luchtfilter (bevestigd op de inlaat)
Het filter helpt de lucht zuiveren door stof
en andere partikels tegen te houden. (Zie
pagina 104 voor details omtrent
luchtzuivering.)
Hierboven staat de buitenmodule van
model CU-W14BBP5 afgebeeld.
Hierboven staat de buitenmodule van
model CU-W24BBP5 afgebeeld.
Ventilatorscherm
(luchtuitlaat)
Stroomonderbreker
Lekstroomonderbreker
Voeding
