Unité extérieure

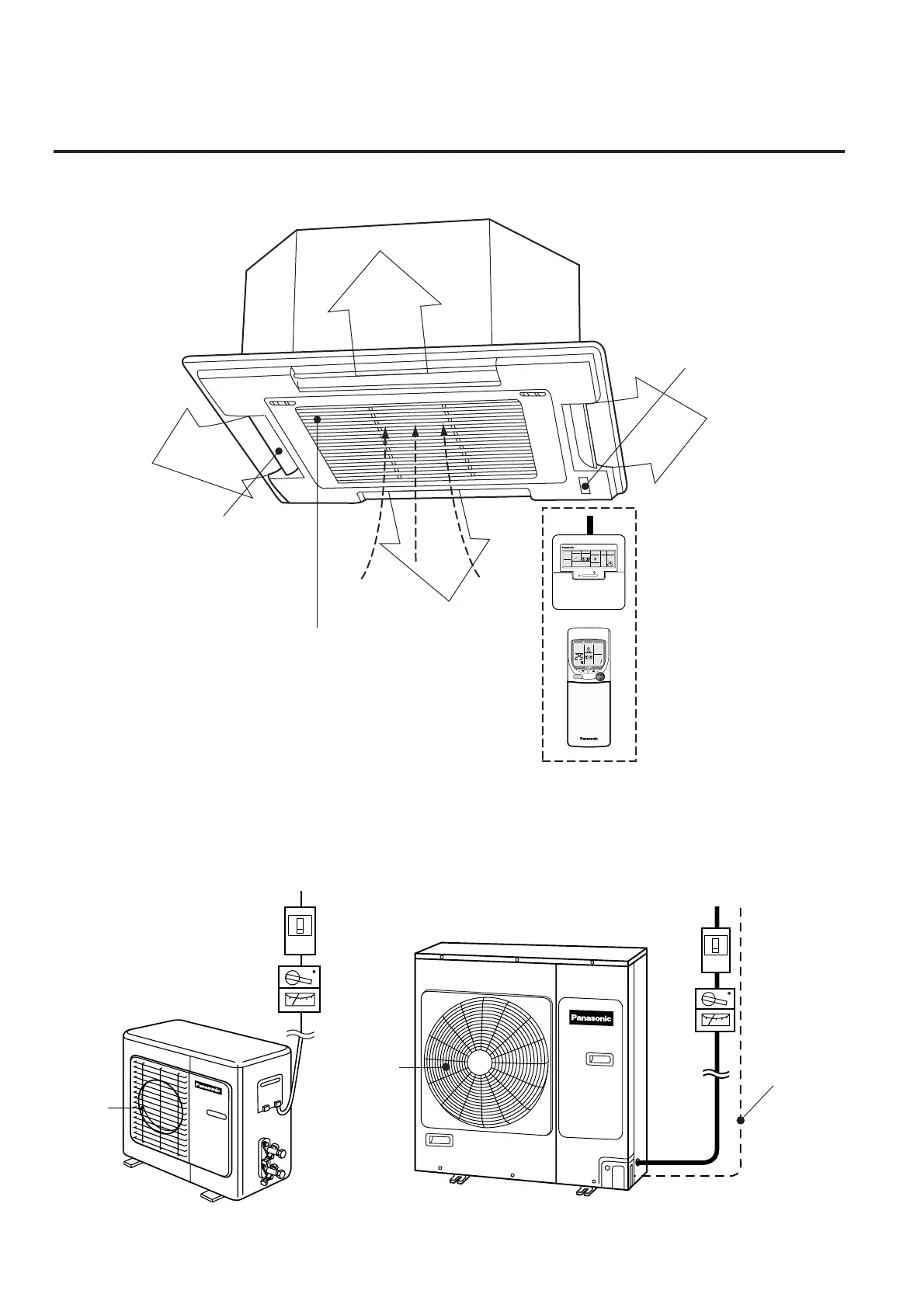

3. NOMENCLATURE DES COMPOSANTS
(UNITÉ PRINCIPALE)
Unité intérieure
Masse
Disjoncteur
Dispositif de protection
contre les fuites
de courant
Alimentation
Protection du
ventilateur
(sortie d’air)
Face arrière
(admission
d’air)
Position de montage du
récepteur de rayons
Télécommande avec fil
(Pour plus d’informations sur
son utilisation, consultez la
page 72.)
Télécommande sans fil
(Pour plus d’informations sur
son utilisation, consultez la
page 76.)
REMARQUE : Vous pouvez utiliser l’une ou
l’autre télécommande.
OU
Grille de sortie (4 places)
L’air est évacué par cette
grille. (Pour plus
d’informations sur les
méthodes de réglage,
consultez la page 75 ou 80.)
Grille d’admission
L’air pénètre dans l’unité intérieure par
cette grille.
Filtre à air (fixé à la grille d’admission)
Le filtre contribue à purifier l’air en
capturant les poussières et autres
particules ambiantes. (Pour plus
d’informations sur son nettoyage,
consultez la page 82.)
Le schéma ci-dessus illustre un exemple d’unité extérieure
(modèle CU-W24BBP5).
Le schéma ci-dessus illustre un exemple d’unité extérieure
(modèle CU-W14BBP5).
Protection du
ventilateur
(sortie d’air)
Disjoncteur
Dispositif de protection
contre les fuites
de courant
Alimentation
