7
Raccordement

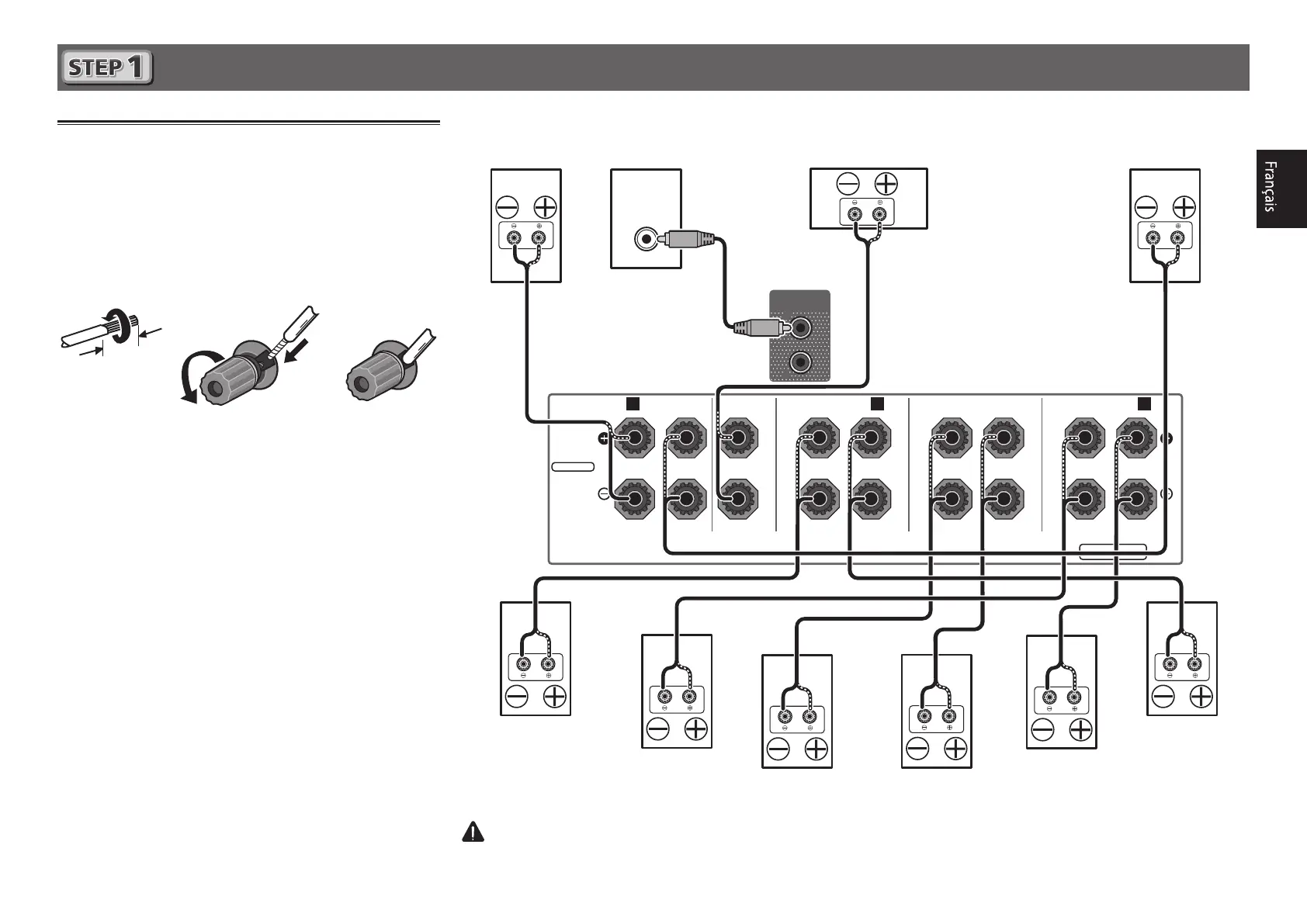

Raccordement des enceintes
• Vous pouvez utiliser des enceintes ayant une impédance
nominale comprise entre 4 Ω et 16 Ω.
Raccordement des ls dénudés
1
Torsadez les fils ensemble.
2
Dévissez la borne et insérez la partie dénudée des fils.
3
Serrez la borne.
10 mm
PRE OUT
(Single)
SUBWOOFER
1
2
SPEAKERS
FRONT CENTER
A A
RL
SURROUND
SURROUND BACKTOP MIDDLE /
RL
B
RL
SELECTABLE
LINE LEVEL
INPUT
Caisson de grave
(
SW
)
Avant Droite
(
R
)
Surround Droite
(
SR
)
Surround Gauche
(
SL
)
Avant Gauche
(
L
)
Centre
(
C
)
Surround arrière
Droite
(
SBR
)
Surround arrière
Gauche
(
SBL
)
ATTENTION
• Les bornes des haut-parleurs sont sous une
tension ACTIVE DANGEREUSE
. Pour éviter tout risque de décharge électrique
lors du branchement et du débranchement des câbles de haut-parleur, débranchez le cordon d’alimentation avant de toucher
des parties non isolées.
Moyen haut Droit
(
TMdR
)
Moyen haut Gauche
(
TMdL
)
