Fr-26
Connexion d’éléments—suite

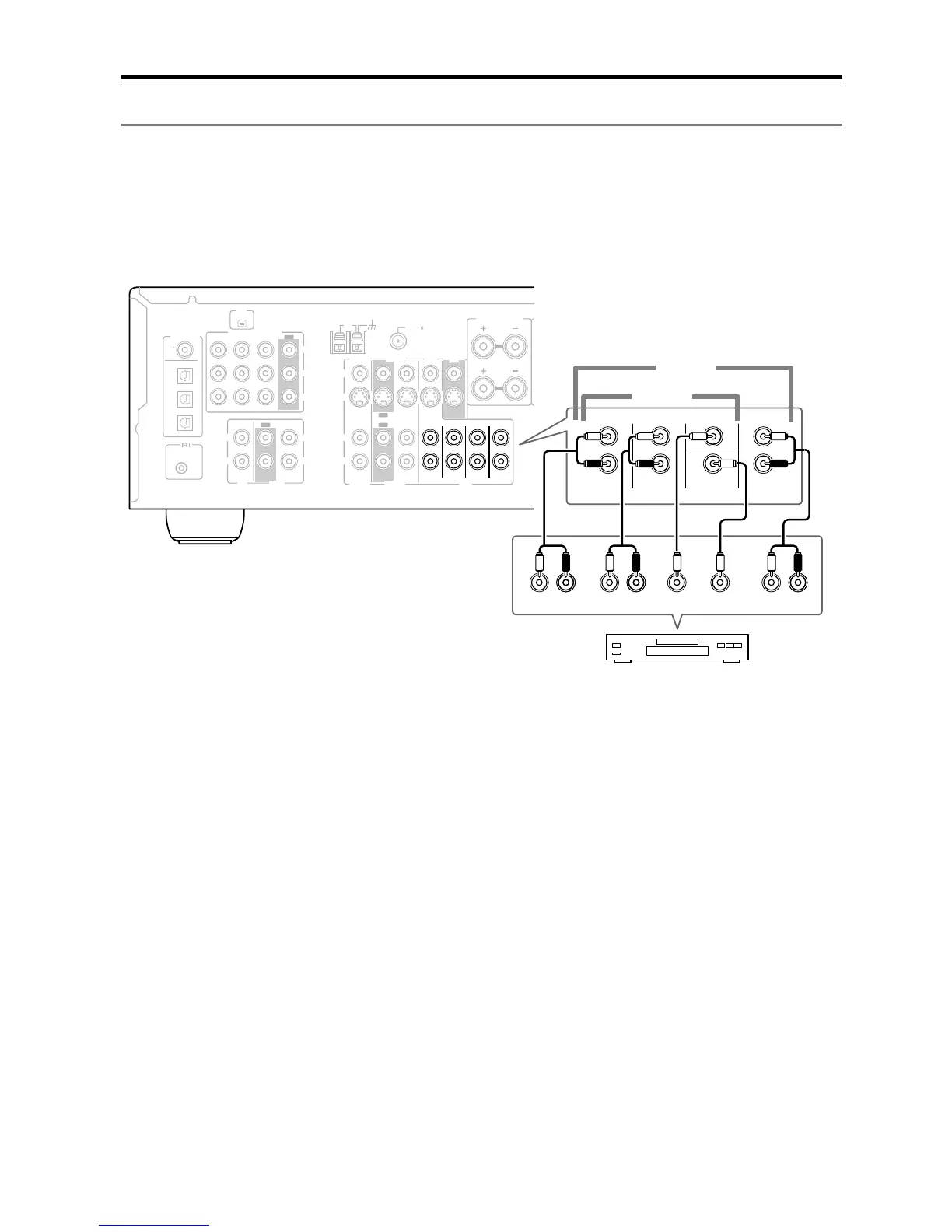

Connexion de l’entrée DVD multicanal
Si votre lecteur DVD est compatible avec des formats audio multicanaux tels que DVD-Audio ou SACD et comporte
une sortie audio analogique multicanal, vous pouvez la brancher à l’entrée DVD multicanal de l’ampli-tuner AV.
Utilisez un câble audio analogique multicanal ou plusieurs câbles audio normaux pour relier les prises DVD IN FRONT
L/R, CENTER, SURROUND L/R, SURR BACK L/R et SUBWOOFER de l’ampli-tuner AV à la sortie audio analogi-
que 7,1 canaux du lecteur DVD. Si votre lecteur DVD est doté d’une sortie audio analogique à 5,1 canaux, ne branchez
rien aux prises SURR BACK L/R de l’ampli-tuner AV.
COA
XIAL
REMOTE
CONTROL
OPTICAL
1
Y
P
B
PR
2
3
DIGITAL IN
L
R
L
R
L
L
L
R
R
L
R
R
V
S
CD TAPE
XM
ANTENNA
FM
AM
75
COMPONENT
VIDEO 2 IN
IN IN
OUT
OUT
IN IN
OUT
IN IN IN
OUT
VIDEO 1 IN DVD IN
VIDEO
VIDEO 2 VIDEO 1
VIDEO 2 VIDEO 1 DVD
DVD
MONITOR
OUT
SURROUND BACK
SPEAKERS
SURROUND
SPEAKERS
PRE OUT
SUB
WOOFER
SUB
WOOFER
FRONT
SURROUND
SURR BACK
CENTER
FRONT
SPEAKERS A
FRONT
SPEAKERS B
CENTER
SPEAKER
R
FRONT
LLR
SURROUND
CENTER SUB
WOOFER
FRONT
SURROUND
DVD
SUB
WOOFER
CENTER
R
L
R
L
LR
SURR
BACK
SURR BACK
5.1 ch
7.1 ch
Lecteur DVD
