Fr-31
Connexion d’éléments—suite
A la mise sous presse de ce document, le dock Remote Interactive Onkyo est le seul élément compatible HDD disponi-
ble.
■ Pour éléments compatibles HDD gérant la
vidéo
Branchez les sorties audio analogiques ainsi que la
sortie analogique S-Video de votre élément compati-
ble HDD aux prises VIDEO 2 IN L/R et VIDEO 2
IN S de l’ampli-tuner AV.
■ Pour les éléments compatibles HDD ne
gérant pas la vidéo
Branchez les sorties audio analogiques de l’élément
compatible HDD aux prises TAPE IN L/R de
l’ampli-tuner AV.

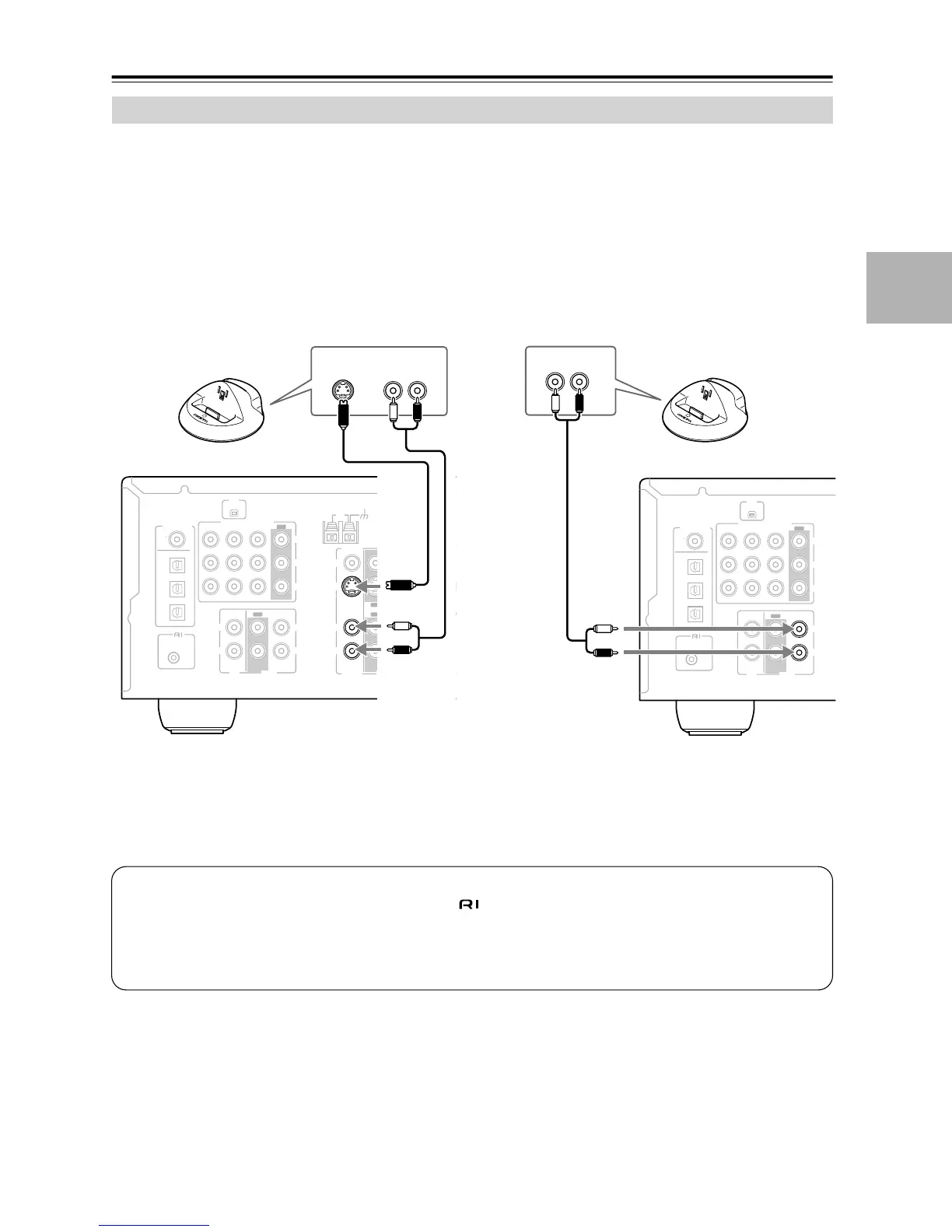

Connexion d’un élément compatible HDD
COA
XIAL
REMOTE
CONTROL
OPTICAL
1
Y
P
B
PR
2
3
DIGITAL IN
L
R
L
R
L
R
V
S
CD TAPE
XM
ANTENNA
FM
AM
75
COMPONENT
VIDEO 2 IN
IN IN
OUT
OUT
IN IN
OUT
IN IN IN
OUT
VIDEO 1 IN DVD IN
VIDEO
VIDEO 2 VIDEO 1
VIDEO 2 VIDEO 1
D
DVD
MONITO
R
OUT
FRONT SURROUN
D
AUDIO
OUT
LR
S VIDEO
OUT
COA
XIAL
REMOTE
CONTROL
OPTICAL
1
Y
P
B
PR
2
3
DIGITAL IN
L
R
L
R
CD TAPE
XM
COMPONENT
VIDEO 2 IN
IN IN
OUT
OUT
VIDEO 1 IN DVD IN
VIDEO
AUDIO
OUT
LR
Remarques:
• Branchez le dock Remote Interactive avec un câble (voyez page 33).
• Réglez le sélecteur RI MODE du dock Remote Interactive sur HDD.
• Réglez l’affichage d’entrée de l’ampli-tuner AV sur HDD (voyez page 35).
•Voyez le mode d’emploi du dock Remote Interactive.
