Conexiones
Conexión de los terminales de entrada PC
Notas:
• Debido a la falta de espacio, a veces usted puede tener problemas al conectar el cable mini D-sub 15P con núcleo de
ferrita a un terminal de entrada de PC.
• Las señales de ordenador que pueden entrar son las que tienen una frecuencia de exploración horizontal de 15 a 110
kHz y una frecuencia de exploración vertical de 48 a 120 Hz. (Sin embargo, las señales que exceden 1.200 líneas no
se visualizarán correctamente.)
• La resolución del visor tiene un máximo de 640 × 480 puntos (TH-42PS9UK), 768 × 720 puntos (TH-37PH9UK), 768
× 768 puntos (TH-42PH9UK), 1.024 × 768 puntos (TH-50PH9UK) cuando el modo de aspecto se ajusta en “4:3”, y de
852 × 480 puntos (TH-42PS9UK), 1.024 × 720 puntos (TH-37PH9UK), 1.024 × 768 puntos (TH-42PH9UK), 1.366 × 768
puntos (TH-50PH9UK) cuando el modo de aspecto se ajusta en “16:9”. Si la resolución del visor excede estos máximos,
tal vez no sea posible mostrar los detalles fi nos con sufi ciente claridad.
• Los terminales de entrada PC son compatibles con DDC1/2B. Si que se conecta no es compatible con DDC1/2B,
necesitará hacer los cambios de ajuste en el momento de la conexión.
• Algunos modelos de PC no pueden conectarse a la pantalla de plasma.
• No es necesario un adaptador para con terminal mini D sub 15 patillas compatibles con DOS/V.
• Esta fi gura es sólo a modo de ejemplo.
• Los equipos y cables adicionales de la fi gura no se suministran con este equipo.
• No ajuste las frecuencias de exploración horizontal y vertical para las señales de PC a niveles que están por encima o
por debajo de la gama de frecuencias especifi cada.
• La entrada de componente es posible con las patillas 1, 2 y 3 del conector D sub de 15 patillas.

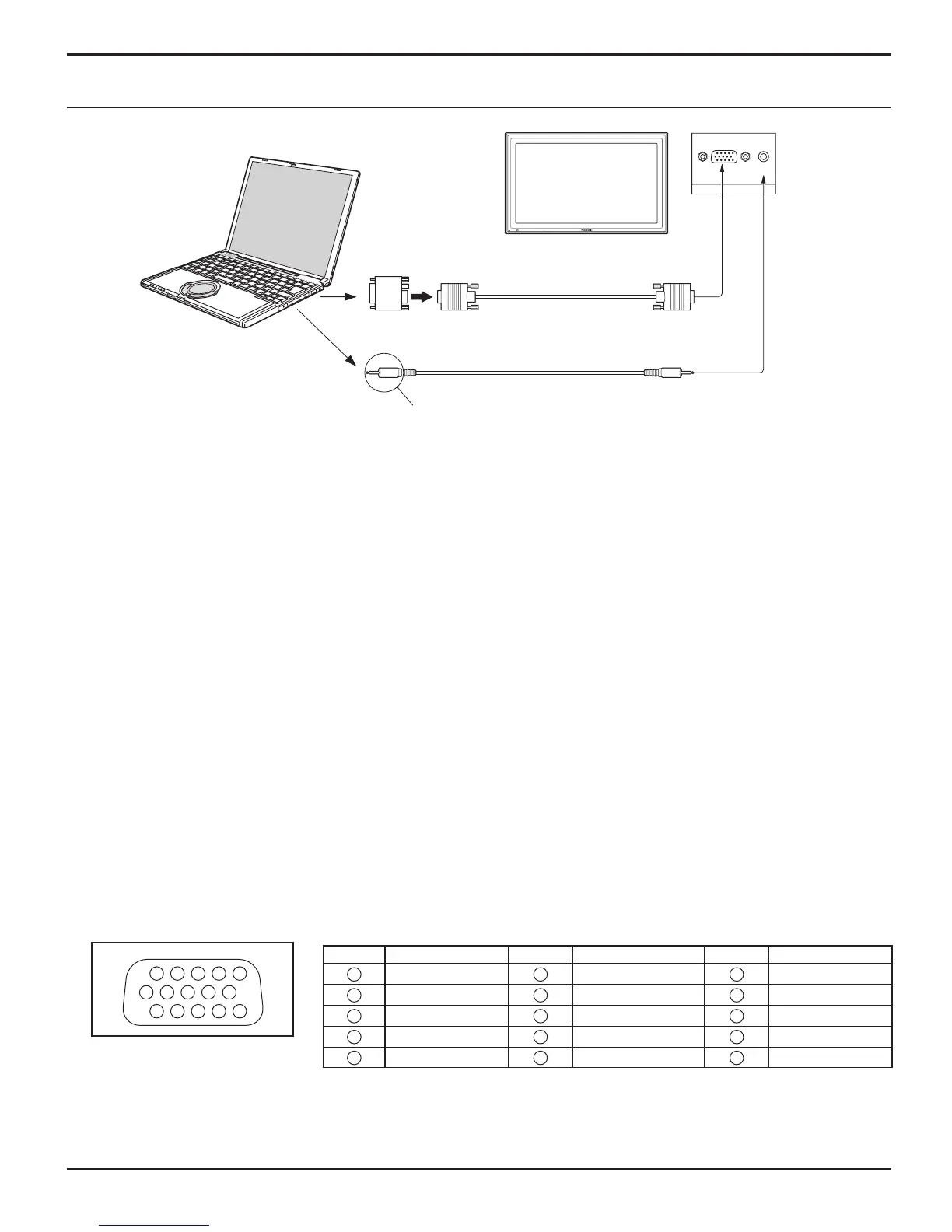

Nombres de las señales del conector mini D sub 15 patillas
Forma de las patillas para
el terminal de entrada
PC
AUDIO
PC IN
TH-42PS9
Ordenador
Adaptador de conversión
(si fuera necesario)
mini D sub
15 patillas
RGB
Cable PC
Enchufe estéreo
Audio
Conecte un cable que coincida con el
terminal de salida de audio en la computadora.
1
678
3
9
45
10
1514131211
2
N° patilla Nombre de la señal N° patilla Nombre de la señal N° patilla Nombre de la señal
1
R (rojo)
6
GND (tierra)
11
NC (no conectado)
2
G (verde)
7
GND (tierra)
12
SDA
3
B (azul)
8
GND (tierra)
13
HD/SYNC
4
NC (no conectado)
9
NC (no conectado)
14
VD
5
GND (tierra)
10
GND (tierra)
15
SCL
