Panasonic VL-SVN511AZ Installation Guide

Dip switch
Operation

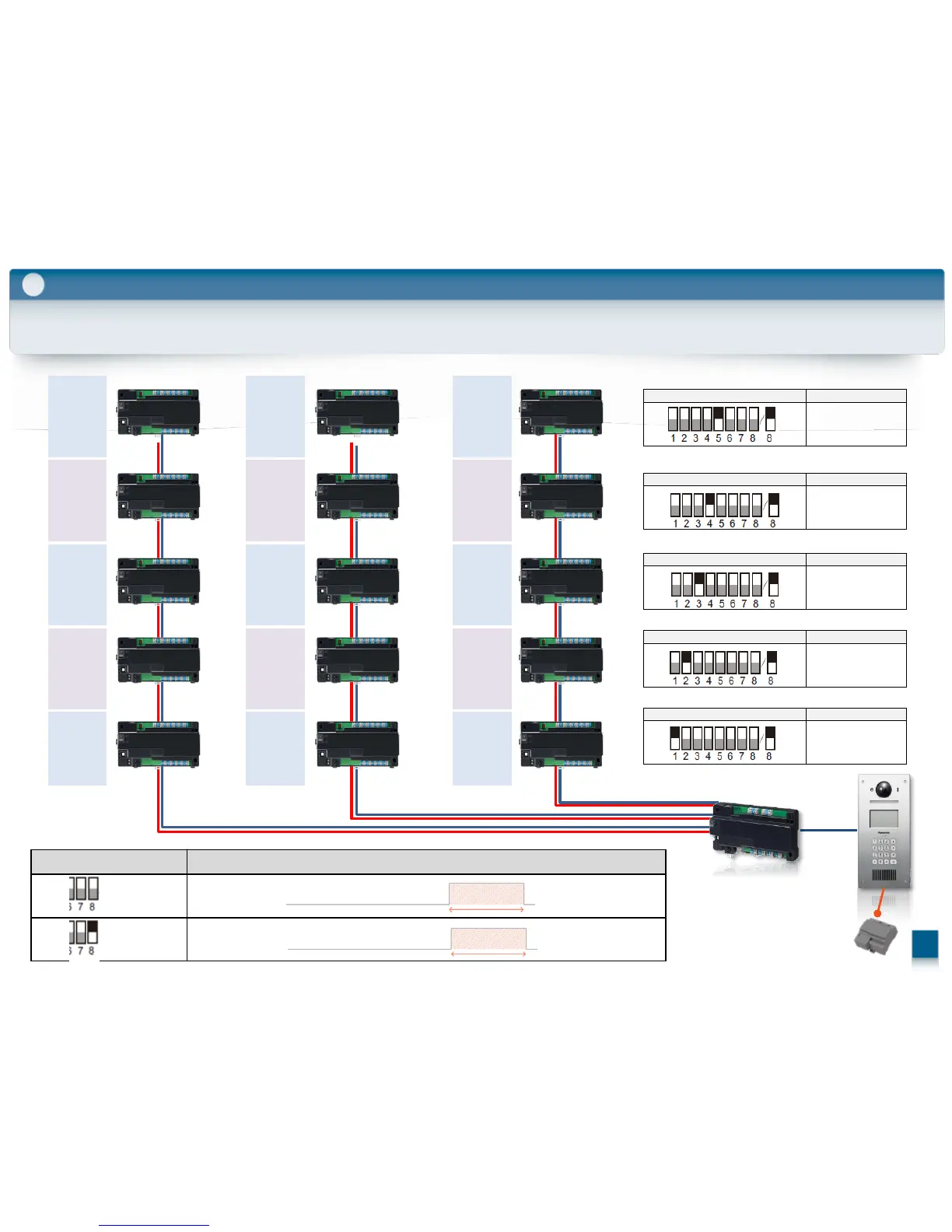

3-12. Lift Controller / How to set DIP switch(Relay control)
#1
#2
3
Wiring
99F
:
89F
:
80F
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
DIP switch Floors
0-19
( 0 is the ground floor )
99F
:
89F
:
80F
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
99F
:
89F
:
80F
19 F
:
9 F
:
0 F
59 F
:
49 F
:
40 F
79 F
:
69 F
:
60 F
39 F
:
29 F
:
20 F
#3
#4
#5
DIP switch Floors
20 - 39
DIP switch Floors
40 - 59
DIP switch Floors
60 - 79
DIP switch Floors
80 - 99
Relay operation
Bit8 :
OFF
Bit8 : ON
Normally close
Normally Open
Close
Open
41
