4 Ovládání

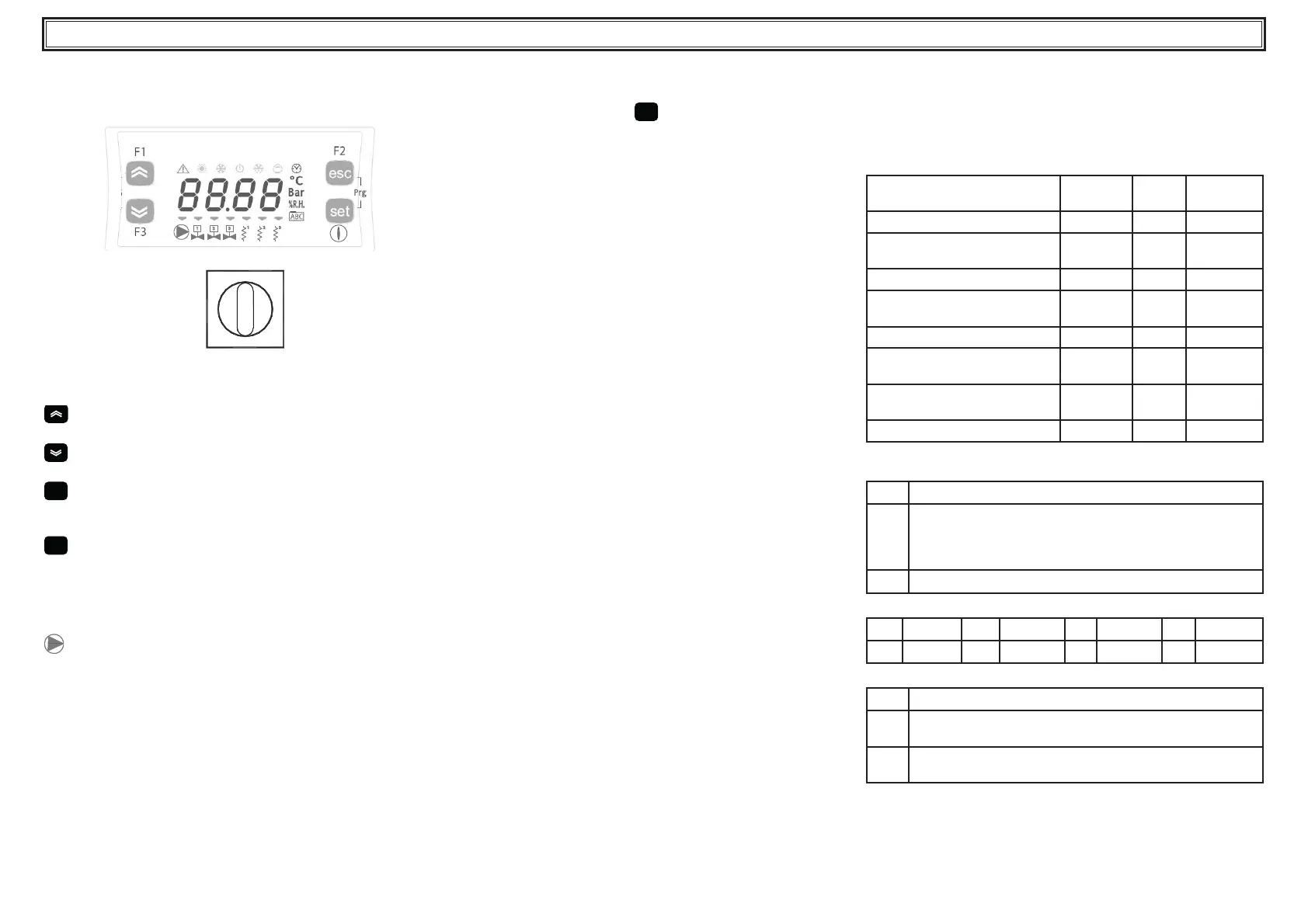

4.1 Ovládací panel
Obr. 1
O
I
QS
1
1
2 3
2 3
QS Hlavní síťový vypínač.
Tlačítko NAHORU: stisknutím zvýšíte hodnotu zvoleného modifi -
kovatelného parametru
Tlačítko DOLŮ: stisknutím snížíte hodnotu zvoleného modifi kova-
telného parametru.
esc
Tlačítko ESC: ukončit bez uložení;
návrat k předchozí úrovni;
STISKEM PRO DOBU 5 s RESET POPLACHU.
set
Tlačítko SET: ukončit a uložit/potvrdit hodnotu;přejít na další
úroveň;vstup do nabídky Nastavení;STISKEM PRO DOBU 5 s SPUSTIT
CHLADIČ.
! Spuštěný poplach (kontrolka svítí červeně)
H1 spustil se poplach.
čerpadlo
4.2 Jak spustit chladič
• Připojte zařízení ke zdroji napájení přepnutím hlavního vypínače QS
do polohy ON.
• Zapněte stisknutím tlačítka "
set
".
• Na ovladači nastavte požadovanou teplotu. (odst. 4.5.1)
4.2.1 Nastavení a uvedení do provozu
a) Nastavení teploty vody v části 4.5.
b) Regulace čerpadla (jen pro verzi na vodu)
Ověřte správnou funkci čerpadla tlakoměrem (odečtěte hodnoty P1 a
P0) a kontrolou limitních hodnot tlaku (Pmax a Pmin), uvedených na
identifi kačním štítku čerpadla.
P1 = tlak při zapnutém čerpadlu
P0 = tlak při vypnutém čerpadlu
Pmin < (P1-P0) < Pmax
- příklad č. 1.
Podmínky:
uzavřený okruh, tlak P0 = 2 bary
hodnoty na identifi kačním štítku čerpadla: Pmin 1 bar/ Pmax
3 bary
upravte výstup z ventilu tak, aby tlak byl 3 bary < P1< 5 barů
- příklad č. 2.
Podmínky:
otevřený okruh, tlak P0 = 0 bar
hodnoty na identifi kačním štítku čerpadla: Pmin 1 bar/ Pmax
3 bary
upravte výstup z ventilu tak, aby tlak byl 1 bar < P1< 3 bary
c) Analogicky ověřte správnou funkci čerpadla za běžných provozních
podmínek.
Zkontrolujte také, zda hodnota proudu čerpadla je v rozmezí udaném
na identifi kačním štítku.
d) Chladič vypněte a doplňte hydraulický okruh při teplotě uvedené v
nastavení.
e) Zkontrolujte, zda teplota doplňované vody není nižší než 5 °C a zda
teplota prostředí, ve kterém hydraulický okruh funguje, neklesá pod
5 °C. Pokud je teplota příliš nízká, dolijte odpovídající objem glykolu,
viz část 3.3.2.
Y POZOR! Před zapnutím čerpadla chladiče uzavřete vypouštěcí
ventil vody (jeho instalaci zajistí klient).
Napouštěcí ventil (jeho instalaci zajistí klient) ponechejte vždy
otevřený.
Při zapínání čerpadla pomalu otevřete vypouštěcí ventil vody z
chladiče a upravte rychlost průtoku, jak je popsáno v bodě 4.2.1.
4.3 Jak chladič vypnout
Pokud chladič není nutný, vypněte ho následujícím postupem: stisknu-
tím tlačítka „SET“ (5 sec.).
Nevypínejte hlavní vypínač QS, aby případné zařízení na ochranu před
zamrznutím zůstalo stále pod proudem.
4.4 Nastavení parametrů
Obecné pokyny
Parametry mají dvě úrovně ochrany:
a) Přímou (D): s okamžitým přístupem, modifi kovatelné uživatelem;
b) Chráněné heslem (U): pro přístup se vyžaduje heslo; Parametry
nastavené z výroby (neměnit).
4.4.1 Parametry chladiče
PARAMETR KÓD TYP VÝCHOZÍ
HODNOTA
Měrná jednotka
C-F
D
OFF
Aktivace dálkového vypínače
(viz odst. 4.4.1.1)..
rE
D
0
Adresa zařízení *
CF30
D
1
Přenosová rychlost *
(viz odst. 4.4.1.2)
CF31
D
3
Protokol modbus *
CF32
D
1
Správa poplachového relé
(viz odst. 4.4.1.3)
rAL
D
2
Aktivace dálkového vypínače
supervisor *
SUP
D
OFF
Obnova výchozích parametrů
dEF
D
OFF
* volitelný parametr
4.4.1.1 Vzdálený vypínač
0
Vzdálený vypínač deaktivován
1
Vzdálený vypínač aktivován spolu s lokálním vypínačem.
V případě výpadku proudu, nebo když je hlavní vypínač
vypnutý, je nutné po obnovení napájení restartovat chladič
místně.
2
Jen vzdálený vypínač, lokální vypínač deaktivován
4.4.1.2 Přenosová rychlost (Volitelný)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
4.4.1.3 Správa poplachového relé
0
Relé normálně deaktivováno, aktivuje se při poplachu
1
Relé normálně aktivováno (také při vypnutém ovládání), akti-
vuje se při poplachu.
2
Relé normálně aktivováno (také při zapnutém ovládání), deak-
tivuje se při poplachu nebo vypnutém ovládání.
