Русский
4 / 8
ICEP002-005
4 Управление

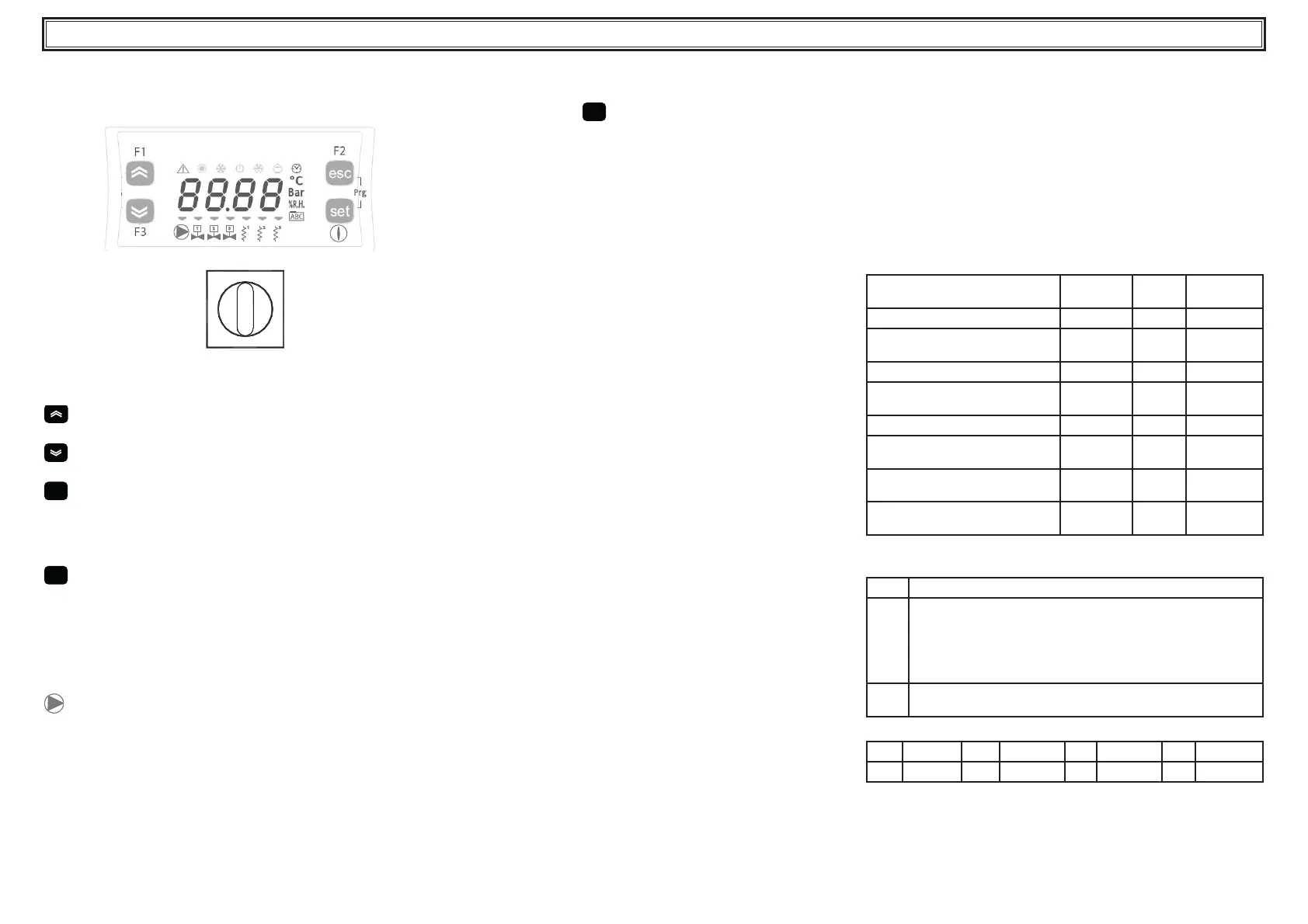

4.1 Панель управления
Рис. 1
O
I
QS
1
1
2 3
2 3
QS Главный переключатель питания.
Кнопка UP (ВВЕРХ): нажмите для увеличения выбранного
изменяемого параметра.
Кнопка DOWN (ВНИЗ): нажмите для уменьшения выбранного
изменяемого параметра.
esc
Кнопка ESC (ОТМЕНА): служит для выхода без сохранения
изменений;
служит для возврата на предыдущий уровень;
НАЖАТИЕ В ТЕЧЕНИЕ 5 СЕК. СБРОС СИГНАЛА
ТРЕВОГИ
set
Кнопка SET (УСТАНОВКА): для выхода и сохранения/ под-
тверждения значения;
переход на следующий уровень;
вход в меню настройки;
НАЖАТИЕ В ТЕЧЕНИЕ 5 СЕК. ЗАПУСК ОХЛАДИТЕЛЯ.
! Сигнал тревоги ВКЛ (светодиод вкл: красный)
H1 есть сигналы тревоги.
Насос
4.2 Пуск охладителя
• Подайте электропитание на установку, повернув главный сете-
вой выключатель QS в положение ON (ВКЛ).
• Нажмите кнопку «
set
» для запуска.
• Установите требуемую температуру на контроллере. (§ 4.5.1).
4.2.1 Регулировки при вводе в эксплуатацию
a) Настройка температуры воды; для задания нового значения см.
раздел 4.5.
b) Регулировка насоса (только для водной версии) Проверьте
правильность работы насоса с помощью датчика давления
(показания P1 и P0) и проверка значений предельного давления
(Pmax и Pmin), указанных на заводской табличке с паспортными
данными.
P1 = давление при ON (ВКЛ) насосе
P0 = давление при OFF (ВЫКЛ) насосе
Pmin < (P1-P0) < Pmax
- Пример №1.
Условия:
закрытый контур, давление P0 = 2 бар
значения на табличке тех. данных: Pmin 1 бар/ Pmax 3 бар
отрегулируйте выпуск клапана, чтобы получить давление 3 бар
< P1< 5 бар
- Пример №2.
Условия:
открытый контур, давление P0 = 0 бар
значения на табличке тех. данных: Pmin 1 бар/ Pmax 3 бар
отрегулируйте выпуск клапана, чтобы получить давление 1 бар
< P1< 3 бар
c) Аналогично проверьте правильность работы насоса при нор-
мальных условиях работы.
Кроме этого, убедитесь, что сила тока насоса не выходит за
пределы, указанные на табличке технических данных.
d) Выключите охладитель и приступите к доливанию гидравличе-
ского контура при заданной температуре («SET»).
e) Убедитесь, что температура очищенной воды и температура
окружающей среды, в которой работает гидравлический контур,
не опускается ниже 5 °C. Если температура слишком низкая,
добавьте соответствующее количество гликоля, как описано в
разделе 3.3.2
Y ВНИМАНИЕ! Перед включением насоса чиллера закройте
клапан выхода воды (подлежит установке клиентом).
Всегда держите впускной клапан (подлежит установке клиен-
том) открытым.
Включив насос, медленно откройте клапан выхода воды чилле-
ра и отрегулируйте расход, как описано в пункте 4.2.1.
4.3 Останов охладителя
Если в работе охладителя больше нет потребности, выключите его
следующим образом: Нажмите кнопку «SET» (5 sec.).
Не выключайте главный выключатель QS, чтобы прекратить подачу
питания на устройства защиты от замерзания.
4.4 Настройка параметров
Общая информация
Существует два уровня защиты параметров:
a) непосредственный (D): с непосредственным доступом, изменя-
емый пользователем;
b) защита паролем (U): для доступа требуется ввод пароля; завод-
ские параметры (не изменять).
4.4.1 Параметры охладителя
ПАРАМЕТР КОД ТИП ПО УМОЛ-
ЧАНИЮ
Единица измерения.
C-F
D
OFF
Включение режима удаленного on/
o (вкл/выкл) (см. §4.4.1.1).
rE
D
0
Адрес устройства *
CF30
D
1
Скорость в бодах *
(см. §4.4.1.2)
CF31
D
3
Протокол modbus *
CF32
D
1
Управление сигнальным реле
(см. §4.4.1.3)
rAL
D
2
Включение режима руководитель
on/o *
SUP
D
OFF
Восстановить параметры по
умолчанию
dEF
D
OFF
* необязательный параметр
4.4.1.1 Режим удаленного On/O (Вкл/Выкл)
0
Режим удаленного On/O (Вкл/Выкл) выключен
1
Режим удаленного On/O (Вкл/Выкл) работает вместе с локаль-
ным On/O (Вкл/Выкл).
В случае перебоев в электропитании или выключения главно-
го выключателя, после возобновления подачи электроэнергии
необходимо осуществить локальный перезапуск холодильной
установки.
2
Режим удаленного On/O (Вкл/Выкл) работает, локальный On/O
(Вкл/Выкл) выключен
4.4.1.2 Скорость в бодах (необязательный)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
