Português
4 / 8
ICEP002-005
4 Controlo

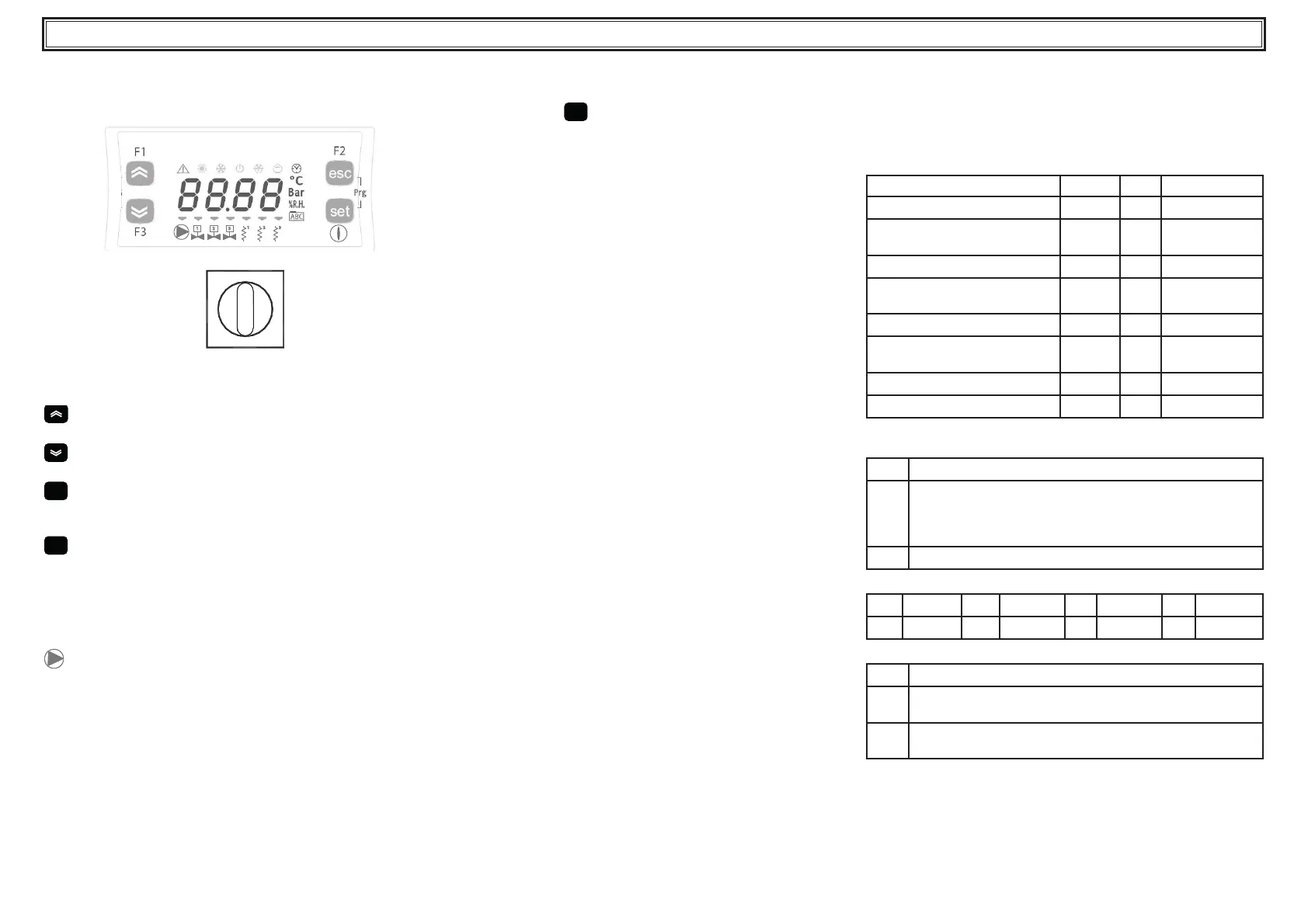

4.1 Painel de controlo
Fig.1
O
I
QS
1
1
2 3
2 3
QS Interruptor de alimentação.
Botão CIMA: premir para aumentar o valor de um parâmetro
editável seleccionado.
Botão BAIXO: premir para diminuir o valor de um parâmetro editá-
vel seleccionado.
esc
Botão ESC: sair sem guardar;
regressar ao nível anterior;
SE PREMIDO POR 5s: REINICIA O ALARME
set
Botão SET: sair e guardar/con rmar o valor;
aceder ao nível seguinte;
aceder ao menu Set;
SE PREMIDO POR 5s: INICIA O REFRIGERADOR.
! Alarme ON (led ligado: vermelho)
H1 alarmes presentes.
Bomba
4.2 Ligar o refrigerador
• Ligue a alimentação da máquina rodando o interruptor de alimenta-
ção QS para “ON” (ligado).
• Prima o botão “
set
” para iniciar.
• Ajuste a temperatura desejada no controlador. (par. 4.5.1)
4.2.1 Ajustes aquando da entrada em funcionamento
a) Ajuste da temperatura, consulte o parágrafo 4.5.
b) Regulação da bomba (apenas para a versão de água)
Veri que se a bomba funciona correctamente através do manómetro
(ler P1 e P0) e veri cando os valores limite de pressão (Pmax e Pmin)
indicados na placa de dados da bomba.
P1 = pressão com a bomba ON (ligada)
P0 = pressão com a bomba OFF (desligada)
Pmin < (P1-P0) < Pmax
- Exemplo n.º1.
Condições:
circuito fechado, pressão P0 = 2 bares
valores da placa de dados da bomba: Pmin 1 bar/Pmax 3
bares
ajuste a saída da válvula para fornecer uma pressão de 3 bares <
P1< 5 bares
- Exemplo n.°2.
Condições:
circuito aberto, pressão P0 = 0 bares
valores da placa de dados da bomba: Pmin 1 bar/Pmax 3
bares
ajuste a saída da válvula para fornecer uma pressão de 1 bar <
P1< 3 bares
c) Veri que igualmente se a bomba funciona correctamente em condi-
ções normais de funcionamento.
Veri que também se a amperagem da bomba se encontra nos limi-
tes indicados na placa de dados.
d) Desligue o refrigerador e complete o circuito hidráulico na tempera-
tura “SET”.
e) Veri que se a temperatura da água “tratada” não desce abaixo
dos 5 °C e que a temperatura ambiente na qual o circuito hidráulico
opera não desce abaixo dos 5 °C. Caso a temperatura seja
demasiado baixa, adicione a qualidade de glicol apropriada, como
explicado no parágrafo 3.3.2.
Y ATENÇÃO !: antes de ligar a bomba do refrigerador, feche a
válvula de saída da água (a instalar pelo cliente).
Mantenha a válvula de entrada (a instalar pelo cliente) sempre
aberta.
Ao ligar a bomba, abra lentamente a válvula da água do
refrigerador e ajuste o caudal, conforme descrito no ponto 4.2.1.
4.3 Parar o refrigerador
Quando já não for necessário o funcionamento do refrigerador, desli-
gue o refrigerador da seguinte forma: Prima o botão “SET” (5 seg.).
Não desligue o interruptor de alimentação QS para garantir que todos
os dispositivos de protecção anticongelante continuam a receber
energia eléctrica.
4.4 Defi nições de parâmetros
Geral
Existem dois níveis de protecção para os parâmetros:
a) Directo (D): com acesso imediato, modifi cável pelo utilizador;
b) Protegido por palavra-passe (U): palavra-passe necessária para
aceder; parâmetros regulados na fábrica (não alterar).
4.4.1 Parâmetros do refrigerador
PARÂMETRO CÓDIGO TIPO PREDEFINIÇÃO
Unidade de medida
C-F
D
0FF
Activação on/off remota
(ver par.4.4.1.1)
rE
D
0
Endereço da unidade *
CF30
D
1
Baud rate *
(ver par. 4.4.1.2)
CF31
D
3
Protocolo Modbus *
CF32
D
1
Gestão do relé de alarme
(ver par. 4.4.1.3)
rAL
D
2
Activação on/off supervisor *
SUP
D
OFF
Restaurar parâmetros padrão
dEF
D
OFF
* parâmetro opcional
4.4.1.1 Modo On/Off remoto
0
On/Off remoto desactivado
1
On/Off remoto activado juntamente com On/Off local.
Em caso de falha de energia ou caso o interruptor principal
seja desligado, aquando do regresso da energia o refrigera-
dor deverá ser reiniciado localmente
2
Apenas On/Off remoto, On/Off local desactivado
4.4.1.2 Baud rate (Opcional)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
4.4.1.3 Gestão do relé de alarme
0
Relé normalmente desactivado, accionado por alarme.
1
Relé normalmente accionado (também com controlo OFF),
desactivado por um alarme.
2
Relé normalmente accionado (apenas com controlo ON),
desactivado por um alarme ou por controlo OFF.
