Polski
4/8ICEP002-005
4 Sterowanie

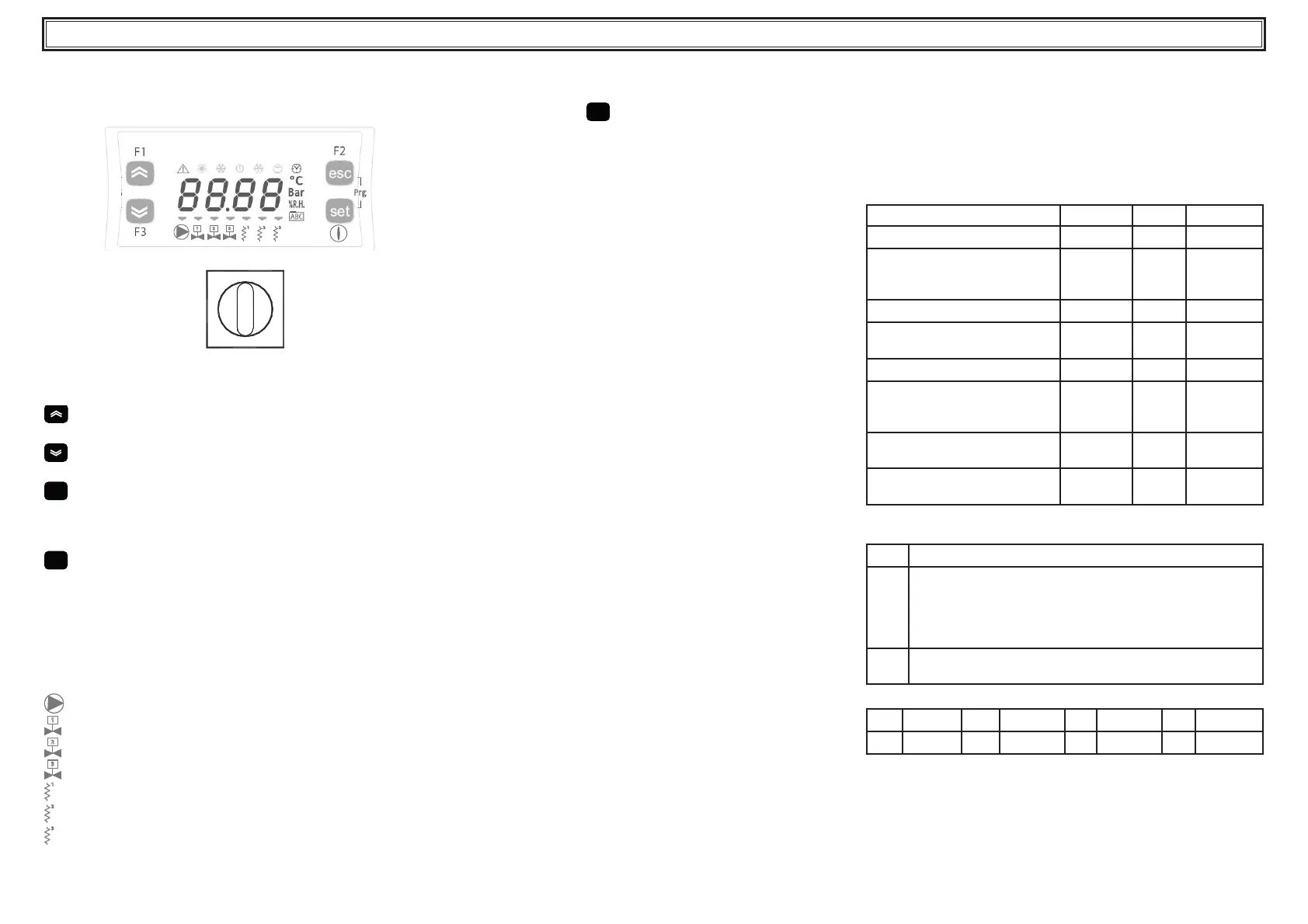

4.1 Panel sterowania
Rys. 1
O
I
QS
1
1
2 3
2 3
QS Wyłącznik główny zasilania.
Przycisk „UP” (Do góry): jego naciśnięcie powoduje zwiększenie
wartości wybranego parametru edytowalnego.
Przycisk „DOWN” (W dół): jego naciśnięcie powoduje zmniejsze-
nie wartości wybranego parametru edytowalnego.
esc
Przycisk ESC: służy do wychodzenia bez zapisywania zmian.
powoduje powrót do poprzedniego poziomu;
NACIŚNIĘTY I PRZYTRZMANY PRZEZ 5 SEKUND
RESET ALARMU
set
Przycisk SET (Ustaw): służy do wychodzenia i zapisywania
zmian/potwierdzenia wartości;
powoduje przejście do następnego poziomu;
umożliwia wejście do menu Sate;
NACIŚNIĘTY I PRZYTRZMANY PRZEZ 5 SEKUND
URUCHAMIA AGREGAT CHŁODNICZY
! Alarm WŁ. (dioda LED wł.: czerwona)
H1 występują alarmy.
Pompa
1
zawór elektromagnetyczny gorącego gazu 1
2
zawór elektromagnetyczny gorącego gazu 2
3
zawór elektromagnetyczny ładowania wody
1
podgrzewacz płynu przeciwmrozowego
2
ogrzewacz skrzyni korbowej
3
podgrzewacz Q.E.
4.2 Uruchamianie agregatu chłodniczego
• Podłączyć maszynę do zasilania poprzez obrócenie wyłącznika
sieciowego QS w położenie ON (WŁ.).
• Nacisnąć przycisk “
set
, aby uruchomić urządzenie.
• Ustawić na kontrolerze żądaną temperaturę. (punkt 4.5.1)
4.2.1 Regulacje podczas pierwszego uruchomienia
a) Ustawianie temperatury wody, patrz rozdział 4.5.
b) Za pomocą manometru sprawdzić prawidłowe działanie pompy
(odczytać P1 i P0) oraz wartości graniczne ciśnienia (Pmax i Pmin)
podane na tabliczce znamionowej pompy.
P1 = ciśnienie przy włączonej pompie
P0 = ciśnienie przy wyłączonej pompie
Pmin < (P1-P0) < Pmax
- Przykład nr 1.
Warunki:
obwód zamknięty z ciśnieniem P0 wynoszącym 2 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 3 bar< P1< 5 bar
- Przykład nr 2.
Warunki:
obwód otwarty z ciśnieniem P0 wynoszącym 0 bar
dane z tabliczki znamionowe pompy: Pmin 1bar/ Pmax 3bar
wyregulować wyjście zaworu na ciśnienie 1 bar< P1< 3 bar
c) Sprawdzić prawidłowe działanie pompy również w warunkach pracy.
Sprawdzić ponadto, czy natężenie prądu elektrycznego w pompie
mieści się w granicach podanych na tabliczce znamionowej.
d) Wyłączyć agregat chłodniczy i napełnienia obwodu hydraulicznego
przy temperaturze „SET”.
e) Sprawdzić, czy temperatura wody procesowej nie spada poniżej
5°C, a temperatura otoczenia, w której pracuje obwód hydrauliczny,
nie spada poniżej 5°C. Jeśli tak, dodać do wody odpowiednią ilość
glikolu zgodnie z instrukcjami w rozdziale 3.3.2
Y UWAGA: przed włączeniem pompy agregatu do schładzania
zamknąć zawór wylotowy wody (którego instalacja leży w zakresie
klienta).
Zawsze trzymać zawór wlotowy (którego instalacja leży w zakresie
klienta) otwarty.
Włączyć pompę, powoli otworzyć zawór wylotowy wody agregatu
do schładzania i wyregulować natężenie przepływu zgodnie z
opisem w punkcie 4.2.1.
4.3 Zatrzymanie
Kiedy niepotrzebne jest już działanie chillera, należywyłączyć gow
następujący sposób: Nacisnąć przycisk „SET” (5 sec.).
Nie przestawiać na o odłącznika głównego QS [P0] tak, by zapewnić
zasilanie ewentualnych grzałek przeciwzamarzaniowych w agregacie.
4.4 Ustawienia parametrów
Ogólne
Istnieją dwa poziomy zabezpieczenia dla parametrów:
a) Bezpośrednie (D): z natychmiastowym dostępem, Modyfi kowalne
przez użytkownika;
b) Chronione hasłem (U): w celu uzyskania dostępu wymagane jest
wprowadzenie hasła; Parametry ustawione fabrycznie (nie należy
ich zmieniać).
4.4.1 Parametry agregatu chłodniczego
PARAMETR KOD TYP DEFAULT
Jednostka miary
C-F
D
0FF
Możliwość zdalnego włączania/
wyłączania
(patrz punkt 4.4.1.1)..
rE
D
0
Adres jednostki *
CF30
D
1
Prędkość transmisji danych *
(patrz punkt 4.4.1.2)
CF31
D
3
Protokół Modbus *
CF32
D
1
Zarządzanie przekaźnikami
alarmów
(patrz punkt 4.4.1.3)
rAL
D
2
Możliwość włączania/wyłączania
nadzoru *
SUP
D
OFF
Przywracanie parametrów
domyślnych
dEF
D
OFF
* Parametr opcjonalny
4.4.1.1 Tryb zdalnego wyłącznika On / O
0
Zdalny wyłącznik On/O odłączony.
1
Zdalny wyłącznik On/O załączony razem z wyłącznikiem
On/O stacjonarnym.
W przypadku przerwy w zasilaniu lub wyłączenia wyłącznika
głównego zasilania po przywróceniu zasilania agregat chłod-
niczy należy ponownie uruchomić lokalnie.
2
Tylko zdalny wyłącznik On/O , wyłącznik On/O stacjonarny
odłączony
4.4.1.2 Prędkość transmisji danych (Opcjonalny)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
