Svenska
4 / 8
ICEP002-005
4 Reglage

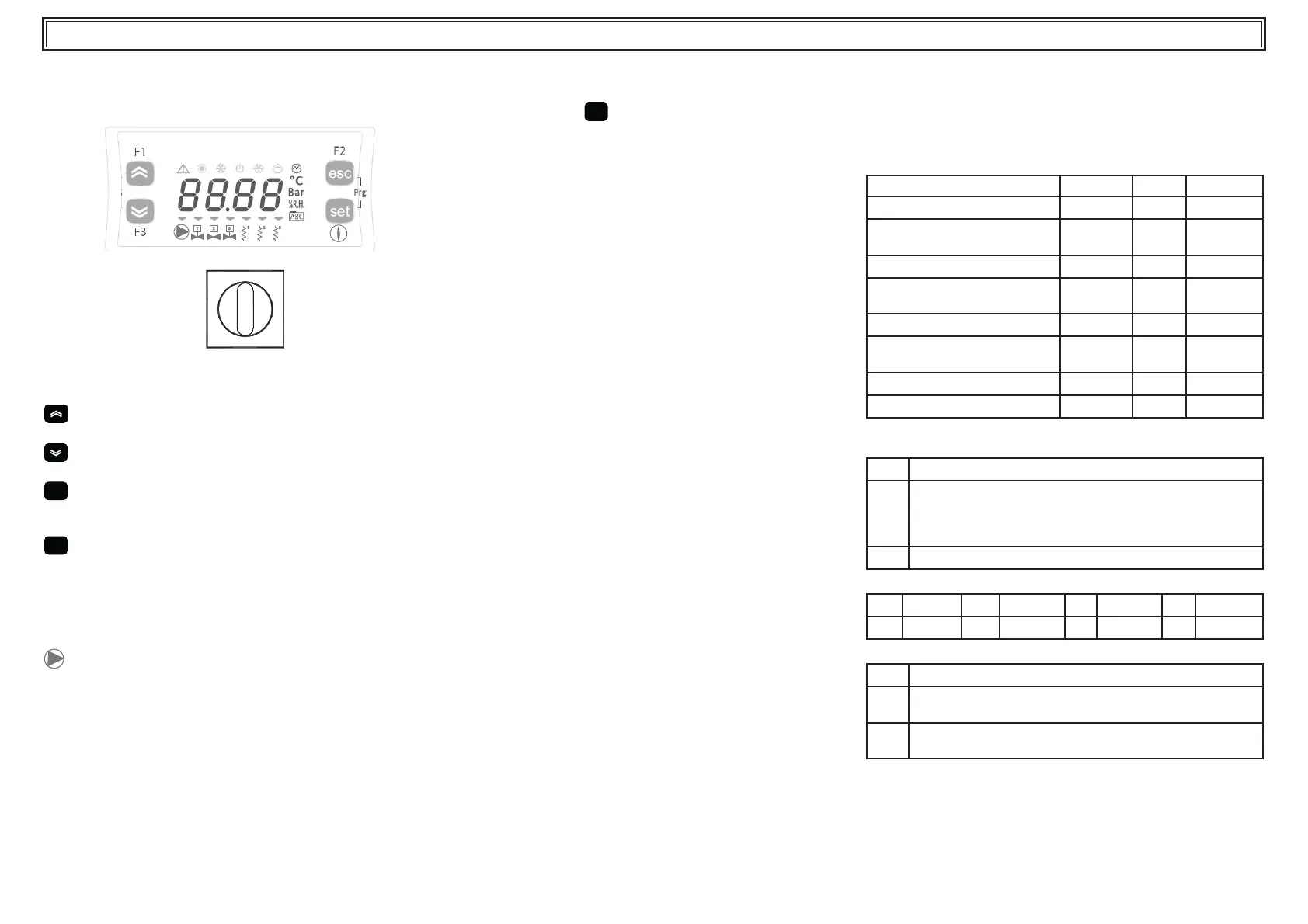

4.1 Kontrollpanel
Fig.1
O
I
QS
1
1
2 3
2 3
QS Huvudströmbrytare.
UP-knapp: tryck på denna för att öka värdet på en vald, inställ-
bar parameter.
DOWN-knapp: tryck på denna för att minska värdet på en vald,
inställbar parameter.
esc
ESC-knapp: för att gå ur utan att spara,
återgång till föregående nivå.
INTRYCKT UNDER 5s. LARMÅTERSTÄLLNING.
set
SET-knapp: för att gå ur och spara/bekräfta ett värde,
gå till nästa nivå,
gå in i Set-meny,
INTRYCKT UNDER 5s. STARTA KYLAREN.
! Larm PÅ (lysdiod på: röd)
H1 larmtillstånd närvarande.
Pump
4.2 Att starta kylaren
• Koppla strömförsörjningen till apparaten genom att ställa huvud-
strömbrytaren QS i läget ON.
• Tryck på knappen “
set
” för att starta.
• Ställ in önskad temperatur på reglerenheten. (avsnitt 4.5.1)
4.2.1 Justering vid idrifttagning
a) Temperaturinställning, se kapitlet 4.5.
b) Reglering av pumpen (endast för vattenmodell)
Veri era att pumpen fungerar korrekt med hjälp av tryckmätaren (läs
av P1 och P0), och kontrollera värdet för tryckgränserna (Pmax och
Pmin) som nns på pumpens typskylt.
P1 = Tryck med pumpen ON
P0 = Tryck med pumpen OFF
Pmin < (P1-P0) < Pmax
- Exempel nr.1.
Förhållanden:
sluten krets, tryck P0 = 2 bar
värden på pumpens typskylt: Pmin 1 bar/ Pmax 3 bar
justera ventilutloppet till att ge ett tryck om 3 bar < P1< 5 bar
- Exempel nr.2.
Förhållanden:
öppen krets, tryck P0 = 0 bar
värden på pumpens typskylt: Pmin 1 bar/ Pmax 3 bar
justera ventilutloppet till att ge ett tryck om 1 bar < P1< 3 bar
c) Kontrollera att pumpen fungerar korrekt på samma sätt under van-
liga drifttsvillkor.
Kontrollera även att pumpens ampere-tal ligger inom de gränser som
står på typskylten.
d) Stäng av kylaren och fyll på hydraulsystemet vid ”SET”-temperatu-
ren.
e) Kontrollera att temperaturen på det ”behandlade” vattnet inte
faller till under 5°C, och att omgivningstemperaturen i lokalen där
hydraulsystemet arbetar inte faller under 5 °C. Om temperaturen är
för låg, tillsätt korrekt mängd glykol, enligt anvisningarna under 3.3.2
Y OBSERVERA! Innan du slår på kylpumpen ska du stänga
vattenutloppets kran (installeras av kunden).
Lämna alltid vatteninloppets kran (installeras av kunden) öppen.
Slå på pumpen och öppna sakta kylvattenutloppets kran och
justera fl ödeshastigheten så som beskrivs under punkt 4.2.1.
4.3 Att stänga av kylaren
Då kyldrift ej längre krävs, skall kylaren stängas av så som följer: Tryck
på knappen ”SET” (5 sec.).
Stäng inte av huvudströmbrytaren QS - detta för att garantera att frost-
skyddets anordningar är strömförsörjda
4.4 Parameterinställningar
Allmänt
Det nns två skyddsnivåer för parametrarna:
a) Direkt (D): med omedelbar tillgång, Förändringsbar av användaren.
b) Lösenordsskyddad (U): lösenord krävs för tillgång, Fabriksinställda
parametrar. (skall ej ändras).
4.4.1 Kylarparametrar
PARAMETER KOD TYP DEFAULT
Måttenhet.
C-F
D
0FF
Fjärrenhet on / off påkoppling
(se kap. 4.4.1.1).
rE
D
0
Ehnhetsadress *
CF30
D
1
Baud rate *
(see para. 4.4.1.2)
CF31
D
3
Protokoll modbus *
CF32
D
1
Larmrelä-hantering
(se kap. 4.4.1.3)
rAL
D
2
handledare on / off påkoppling *
SUP
D
OFF
Återställ standardparametrar
dEF
D
OFF
* valfri parameter
4.4.1.1 Fjärrläge On / Off
0
Fjärrläge On / Off avstängt
1
Fjärrläge On / Off påslaget tillsammans med lokal On / Off.
Vid strömavbrott, eller om huvudströmbrytaren stängs
av, måste kylaren återstartas lokalt då strömmen kommer
tillbaka.
2
Endast Fjärrläge On / Off, lokal On / Off avstängd
4.4.1.2 Baud rate (valfri)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
4.4.1.3 Larmrelä-hantering
0
Reläet normalt avslaget, slås på av ett larm.
1
Reläet normalt påslaget (även med styrningen OFF), stängs
av vid ett larm.
2
Reläet normalt påslaget (endast med styrningen ON), stängs
av vid ett larm eller med styrningen OFF.
