Dansk
4 / 8
ICEP002-005
4 Betjening

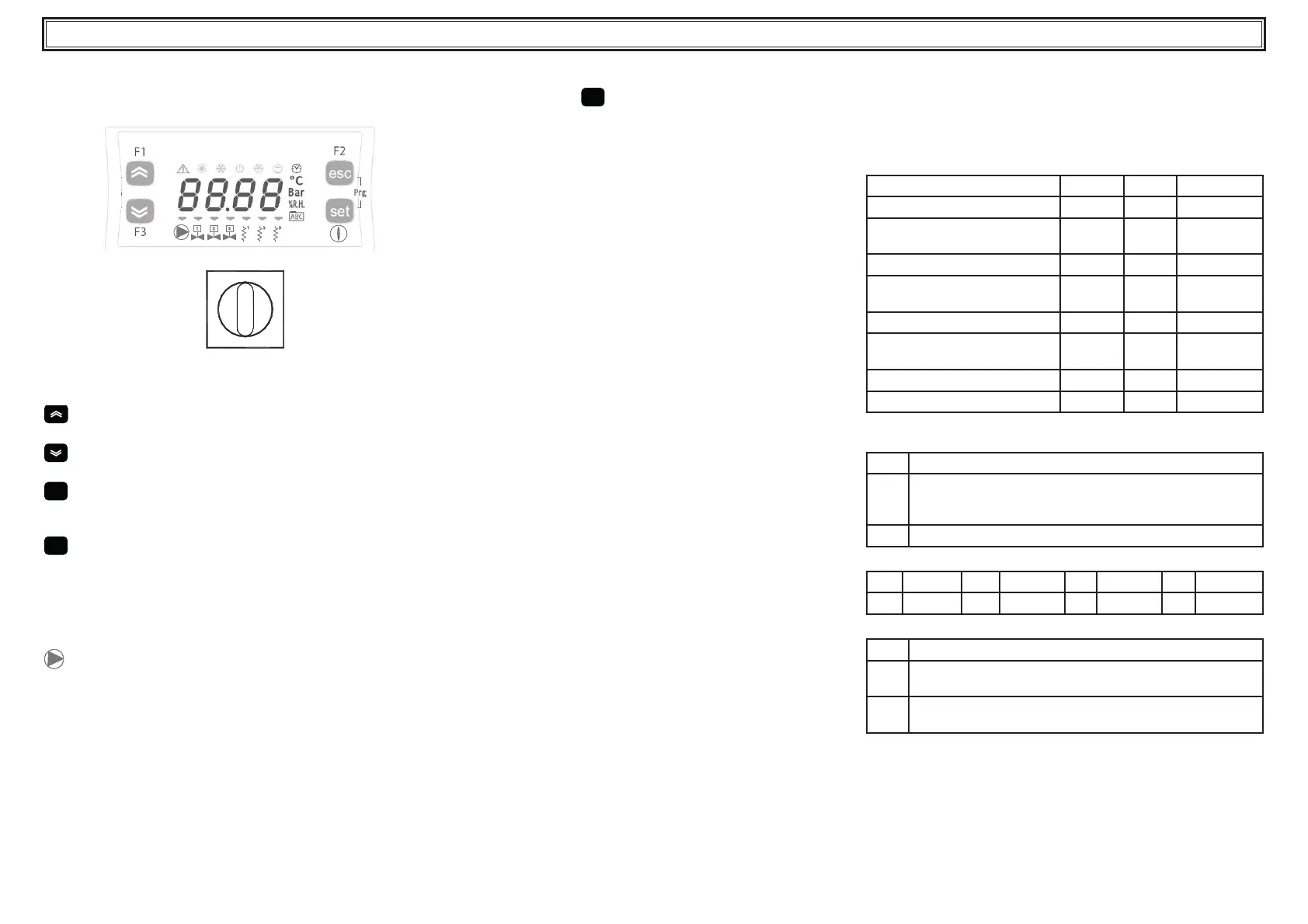

4.1 Kontrolpanel
Fig.1
O
I
QS
1
1
2 3
2 3
QS Hovedafbryder.
OP-knappen: tryk for at øge værdien af det valgte redigerbare
parameter.
NED-knappen: tryk for at mindske værdien af det valgte rediger-
bare parameter.
esc
ESC-knappen: afslutter uden at gemme
vender tilbage til det tidligere niveau.
TRYKKES NED I 5 sek. NULSTILLING AF ALARM.
set
SET-knappen: for at afslutte og gemme/bekræfte værdien,
gå til næste niveau,
tryk enter på Set Menu,
TRYKKES NED I 5 sek. START KØLEREN.
! Alarm TIL (lysdiode lyser: rødt)
H1 der fi ndes alarmer.
Pumpe
4.2 Start køleren
• Slut strøm til apparatet ved at dreje hovedafbryderen QS TIL.
• Tryk på knappen “
set
” for at starte.
• Indstil den ønskede temperatur på styreenheden. (par. 4.5.1)
4.2.1 Justeringer ved ibrugtagning
a) Temperaturindstilling. Se afsnit 4.5 vedrørende ændring af indstil-
lingen.
b) Regulering af pumpe (kun til vandmodeller)
Kontroller at pumpen virker korrekt ved hjælp af en trykmåler (afl æs
P1 og P0), og kontroller trykgrænseværdierne (Pmax og Pmin), der er
angivet på pumpens mærkeplade.
P1 = tryk med pumpen TIL
P0 = tryk med pumpen FRA
Pmin < (P1-P0) < Pmax
- Eksempel nr. 1.
Driftsbetingelser:
lukket kredsløb, tryk P0 = 2 bar
pumpens mærkepladeværdier: Pmin 1 bar/ Pmax 3 bar
juster ventiludgangen til at give et tryk på 3 bar < P1< 5 bar
- Eksempel nr. 2.
Driftsbetingelser:
Åbent kredsløb, tryk P0 = 0 bar
pumpens mærkepladeværdier: Pmin 1 bar/ Pmax 3 bar
juster ventiludgangen til at give et tryk på 1 bar < P1< 3 bar
c) Kontroller, at pumpen virker korrekt på samme måde som under
normale driftsforhold.
Kontroller også, at pumpens strømstyrke er inden for de grænser, der
er angivet på mærkepladen.
d) Sluk for køleren, og fortsæt med at fylde det hydrauliske kredsløb
op ved “SET”-temperaturen.
e) Kontroller, at temperaturen i det “behandlede” vand ikke kommer
under 5 °C, og at omgivelsestemperaturen, ved hvilken det
hydrauliske kredsløb virker, ikke falder under 5 °C. Hvis temperaturen
er for lav, tilføjes en passende mængde glykol, som forklaret i afsnit
3.3.2
Y OBS!: Luk for vandudløbsventilen (skal monteres af kunden),
inden der tændes for kølepumpen.
Hold altid vandindløbsventilen (skal monteres af kunden) åben.
Åbn langsomt for kølerens vandudløbsventil, når der tændes for
pumpen, og juster fl owhastigheden som beskrevet i punkt 4.2.1.
4.3 Slukning af køleren
Når køleren ikke længere er nødvendig, slukkes der for den således:
Tryk på knappen (5 sec.).
Sluk ikke på QS-hovedafbryderen for at sikre, at der stadig er strøm til
frostbeskyttelsesenhederne
4.4 Parameterindstillinger
Generelt
Der fi ndes to niveauer for parameterbeskyttelse:
a) Direke (D): med øjeblikkelig adgang, kan ændres af brugeren.
b) Adgangskodebeskyttet (U): adgang kræver adgangskode. Fa-
briksindstillede parametre.(må ikke ændres).
4.4.1 Kølerparametre
PARAMETER KODE TYPE STANDARD
Måleenhed.
C-F
D
OFF
Fjernbetjening til / fra aktiveret
(se afsnit 4.4.1.1)..
rE
D
0
enhedsadresse *
CF30
D
1
Baud rate *
(se afsnit . 4.4.1.2)
CF31
D
3
Modbus-protokol *
CF32
D
1
Styring af alarmrelæ (se afsnit
4.4.1.3)
rAL
D
2
Vejleder til / fra aktiveret *
SUP
D
OFF
Gendan standardparametre
dEF
D
OFF
* valgfri parameter
4.4.1.1 Fjernbetjeningsmodus til/fra
0
Fjernbetjening til/fra deaktiveret
1
Fjernbetjening til/fra aktiveret sammen med lokal til/fra
Hvis der er strømsvigt, eller hovedafbryderen er slukket, skal
køleren genstartes lokalt, når strømmen er vendt tilbage.
2
Kun fjernbetjening til/fra, lokal til/fra desaktiveret
4.4.1.2 Baud rate (Valgfri)
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
4.4.1.3 Alarmrelæstyring
0
Relæet er normalt deaktiveret, aktiveres af en alarm.
1
Relæet er normalt aktiveret (også med kontrol FRA) og deak-
tiveres af en alarm.
2
Relæet er normalt aktiveret (også med kontrol TIL) og deakti-
veres af en alarm.
