Parker Hyperchill-Plus ICEP007 - Page 16

Español
6 / 8
ICEP007-024 (60Hz)
4.6 Ajuste del reloj/calendario.
(consulte la  g. 1/3)
1. Pulse ambos botones “
” “ ” para acceder al menú “FrEE”.
2. Pulse el botón “
set
” para acceder al menú “Ai”.
3. Pulse el botón “
” para acceder al menú “CL”.
4. Pulse el botón “
set
” para acceder y visualizar el parámetro “HOUr”.
5. Pulse el botón “
set
” hasta que destelle el parámetro “HOUr”.
6. Seleccione el parámetro destellante “HOUr”/“dAtE”/“4EAr” con
el botón “
” y pulse “
set
” para acceder.
7. Cambie el para seleccionar el que destella con los botones “
” y
“
” (arribay abajo), y pulse el botón “
set
” para con rmar.
8. Pulse el botón “
esc
” para volver al menú “FrEE”.
9. Pulse ambos botones “
” “ ” para salir.

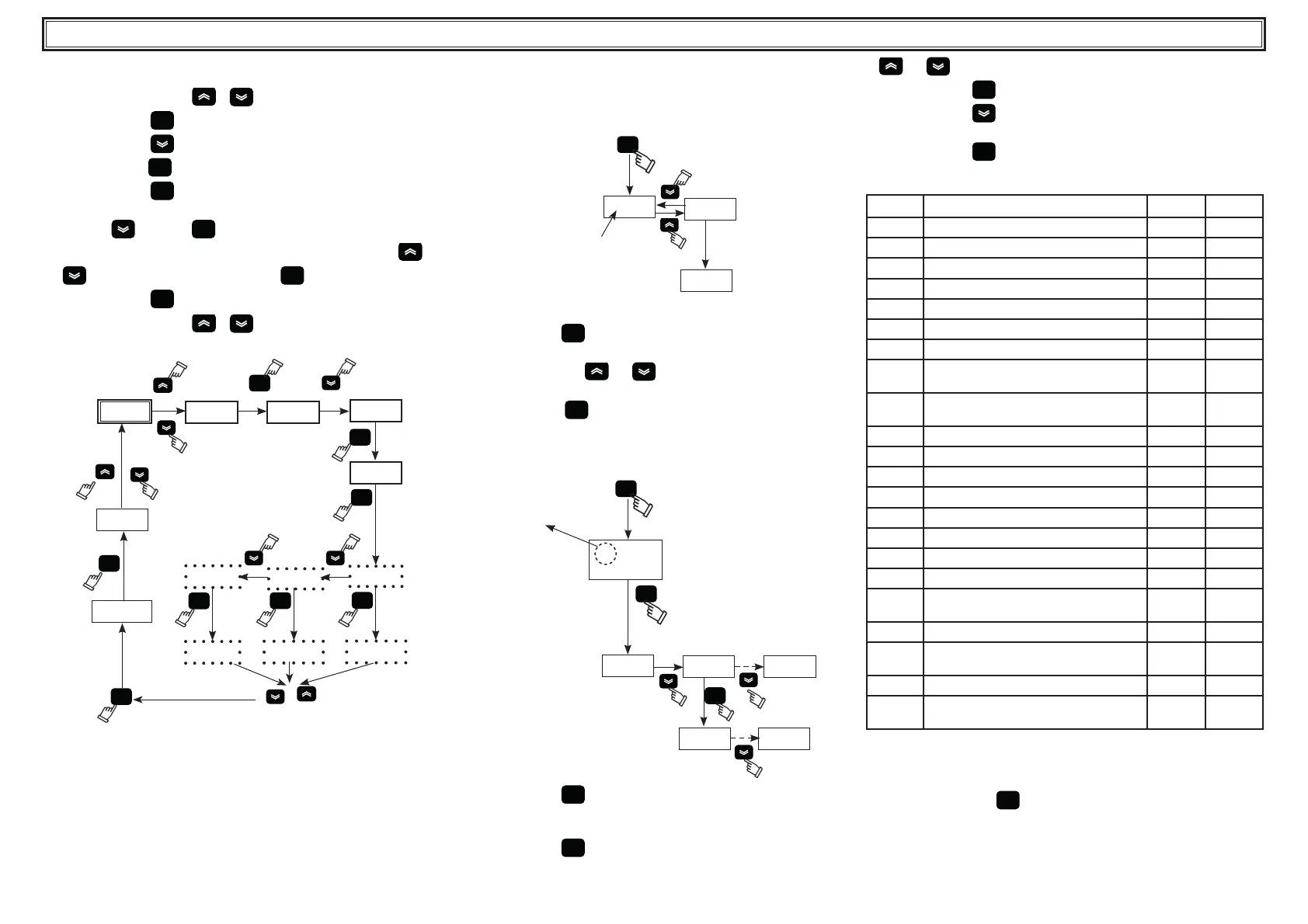

Fig. 3
Y
set
dr4
Y
Y
FrEE
Y
Ai
Y
CL
set
Y
HOUr
4EAr
Y
Y
set
Y
set
Y
01.09
set
Y
2015
17.15
set
Y
Y
FrEE
HOUr
dAtE
set
Y
3 seg
18.20
esc
Y
! La memoria del “reloj / calendario” tiene una duración
máxima de tres días, por lo que si el controlador no recibe
alimentación eléctrica durante más de tres días, se perderán los
datos de hora / mes / año.
Ajuste el reloj cuando empiece a utilizar el dispositivo y siempre
que sea necesario.
4.7 Visualización de las sondas de temperatura
B1,B2
(véase  g.1/3)
Fig.3
set
12.5
Y
b1
Y
b2
3
sec.
5.0
Y
1. Sitúe el interruptor principal (QS) en “ON” y espere a que se visual-
ice “OFF”.
2. Pulse el botón “
set
” para encenderla.
3. El display muestra la temperatura de la sonda B1.
4. Utilice los botones “
” y “ ” para seleccionar el sensor (B2) y
espere 3 segundos para ver el valor de temperatura.
5. Pulse el botón “
esc
” para salir.
4.8 Gestión de alarmas
(véase  g.1/4)
Fig.4
set
set
!
23.5
Y
Y
Pb
Y
Y
AL
set
Er__ Er__
Y
ALARMA
Y
1. Pulse el botón “
set
” para encenderla.
2.
! Alarma ON (LED en: rojo)
3. Pulse el botón “
set
” para acceder al menú, utilice los botones “
” y “ ” para seleccionar el parámetro “ AL”.
4. Pulse el botón “
set
” para mostrar el parámetro de alarmas.
5. Pulse el botón “
” para mostrar el parámetro de alarmas sigu-
iente.
6. Pulse el botón “
esc
” para salir.
4.8.1 Alarmas de entrada analógica/digital
CÓDIGO DESCRIPCIÓN
ACCIÓN
RESTA-
BLECER
Er01
Sensor B1 desconectado o roto Alarma A
Er02
Sensor B2 desconectado o roto Alarma A
Er03
Sensor B3 desconectado o roto Alarma A
Er04
Alta presión Alarma M
Er05
Baja presión Alarma M
Er06
Desconexión térmica de bomba Alarma M
Er07
Nivel bajo de agua Alarma M
Er08
Transductor de alta presión desconectado
o roto
Alarma A
Er10
Sensor B4 desconectado o roto
Advert-
encia
M
Er12
Compresor térmico * Alarma M
Er14
Sensor B1 con alta temperatura Alarma A
Er15
Sensor B1 con baja temperatura Alarma A
Er16
Sensor B2 con alta temperatura Alarma A
Er17
Sensor B2 con baja temperatura Alarma A
Er18
Sensor B3 con alta temperatura Alarma A
Er19
Sensor B3 con baja temperatura Alarma A
Er20
Anticongelante Alarma A
Er21
Horas de trabajo del compresor excedidas
Advert-
encia
A
Er23
Monitor de fase Alarma M
Er24
Horas de trabajo de la unidad excedidas
Advert-
encia
A
Er25
Expansión de comunicación Alarma A
Er26
Memoria del controlador
Advert-
encia
A
* ! (Sólo para modelos de aceite)
Si la temperatura en el evaporador desciende de los 5°C, después
de 120s se dispara la alarma “
Er12 “ , que detiene la máquina.
! Pulse el botón “
esc
” para anular las alarmas (5 seg).
