4 Commande

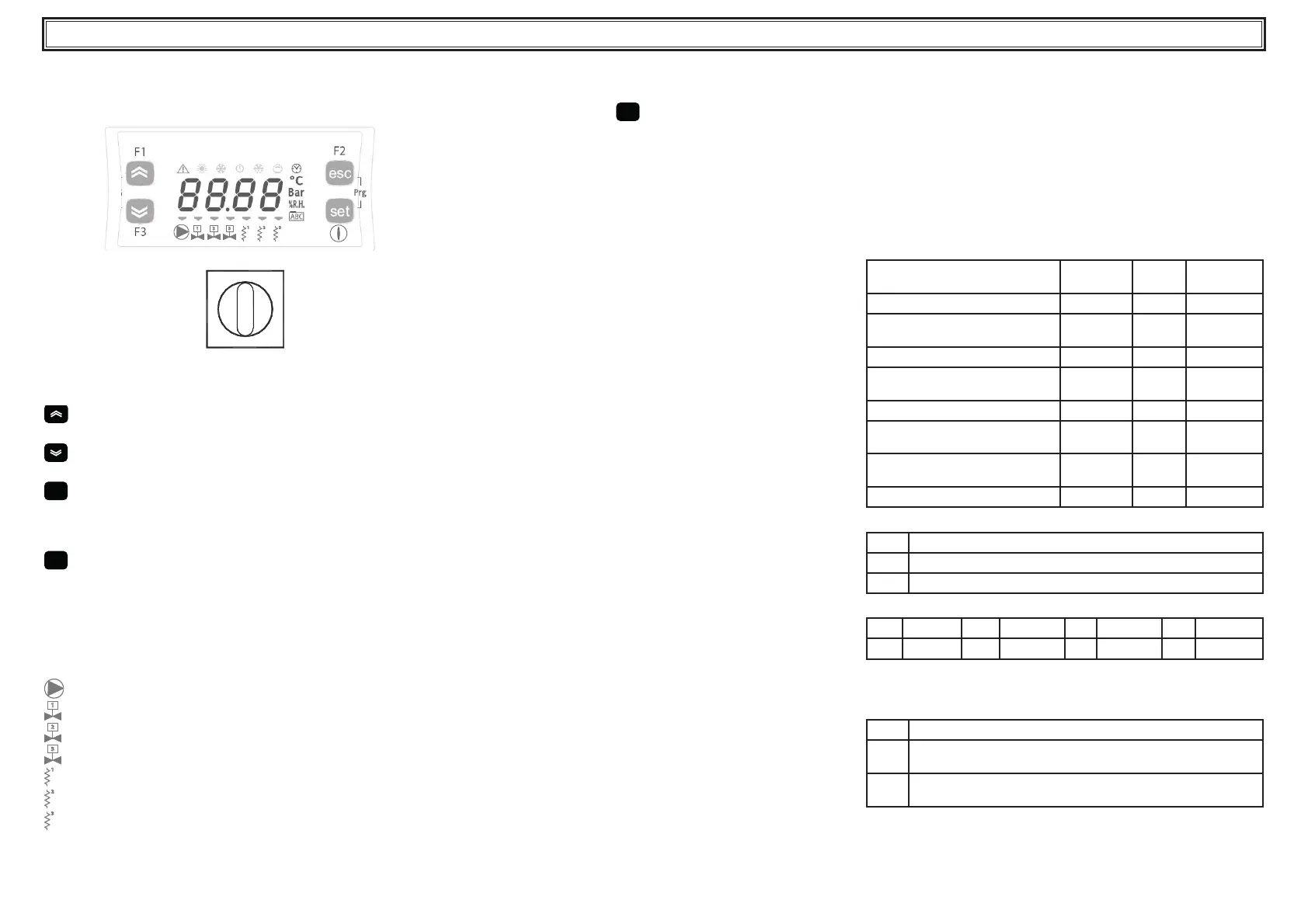

4.1 Tableau de commande
Fig.1
O
I
QS
1
1
2 3
2 3
QS Contacteur d’alimentation principal.
Bouton HAUT: appuyer pour augmenter la valeur d’un paramè-
tre modi able sélectionné.
Bouton BAS: appuyer pour diminuer la valeur d’un paramètre
modi able sélectionné.
esc
Bouton ÉCHAP: pour quitter sans mémoriser;
revient au niveau précédent;
APPUYÉ PENDANT 5 SEC. RÉINITIALISE
L’ALARME.
set
Bouton SET: pour quitter et mémoriser/con rmer la valeur;
aller au niveau suivant;
entrer dans le menu Set;
APPUYÉ PENDANT 5 SEC. DÉMARRER LE RE-
FROIDISSEUR.
! Alarme ALLUMÉE (DEL allumée: rouge)
H1 des alarmes sont présentes.
Pompe
1
électrovanne gaz chaud 1
2
électrovanne gaz chaud 2
3
électrovanne chargement eau
1
chauffage antigel
2
chauffage carter
3
chauffage Q.E.
4.2 Démarrage du refroidisseur
• Brancher l’alimentation de la machine en tournant le sélecteur de
l’isolateur principal QS sur ON.
• Appuyer sur le bouton «
set
» pour démarrer.
• Régler la température voulue sur le contrôleur. (parag. 4.5.1)
Moniteur de phase
Si au l’af cheur indique l’alarme «
Er23», l’utilisateur doit véri er avoir
effectué correctement le câblage des bornes en entrée de l’interrupteur
sectionneur.
4.2.1 Réglages à la mise en service
a) Le refroidisseur est paramétré pour fonctionner à une température
par défaut de 44,6 °F avec une différentiel de 7,2 °F; pour adopter un
nouveau réglage, voir le paragraphe 4.5.
b) Réglage de la pompe (uniquement pour version à eau)
Véri er que la pompe fonctionne correctement à l’aide de la jauge de
pression (lire P1 et P0) et en véri ant les valeurs limite de la pression
(Pmax et Pmin) indiquées sur la plaquette des données de la pompe.
P1 = pression à pompe ALLUMÉE
P0 = pression à pompe ÉTEINTE
Pmin < (P1-P0) < Pmax
- Exemple n°1.
Conditions:
circuit fermé, pression P0 = 2 bar
valeurs de la plaquette des données de la pompe: Pmin 1
bar/ Pmax 3 bar
régler la sortie de la vanne a n d’obtenir une pression de 3 bar <
P1< 5 bar
- Exemple n°2.
Conditions:
circuit ouvert, pression P0 = 0 bar
valeurs de la plaquette des données de la pompe: Pmin 1
bar/ Pmax 3 bar
régler la sortie de la vanne a n d’obtenir une pression de 1 bar <
P1< 3 bar
c) Véri er le bon fonctionnement de la pompe en conditions de travail
normales.
Véri er également que l’ampérage de la pompe est compris dans les
limites indiquées sur la plaquette des données.
d) Éteindre le refroidisseur et procéder au remplissage d’appoint du
circuit hydraulique à la température paramétrée «SET».
e) Véri er que la température de l’eau «traitée» ne descend pas
sous 41°F et que la température ambiante dans laquelle le circuit
hydraulique fonctionne ne descend pas sous 41°F. Si la température
est trop basse, ajouter la quantité nécessaire de glycol en suivant les
indications fournies au paragraphe 3.3.2
Y ATTENTION ! : avant de mettre la pompe du chiller en marche,
fermez la vanne de sortie d’eau (à installer par le client).
Maintenez toujours la vanne d’admission (à installer par le client)
ouverte.
Pour mettre la pompe en marche, ouvrez lentement la vanne de
sortie d’eau du chiller et réglez le débit comme décrit au point
4.2.1.
4.3 Arrêt du refroidisseur
Lorsque le refroidisseur n’est plus nécessaire, l’éteindre comme suit:
Appuyer sur le bouton “SET” (5 sec.).
Ne pas éteindre le sélecteur principal QS, a n de permettre aux
dispositifs de protection antigel d’être alimentés.
4.4 Réglages des paramètres
Généralités
Il existe deux niveaux de protection pour les paramètres:
a) Direct (D): à accès immédiat, Modifi able par l’utilisateur;
b) Protégé par mot de passe (U): un mot de passe est requis pour y
accéder; Paramètres réglés par le fabricant.(ne pas les modifi er).
4.4.1 Paramètres du refroidisseur
PARAMÈTRE CODE TYPE PAR DÉ-
FAUT
Unité de mesure.
C-F
D
0FF
Activation distante on/off
(voir parag. 4.4.1.1)..
rE
D
0
Adresse de l'unité
CF30
D
1
Baud rate
(voir para. 4.4.1.2)
CF31
D
3
Protocole Modbus.
CF32
D
1
Gestion du relais d'alarme
(voir parag. 4.4.1.3)
rAL
D
0
Activation distante on/off . super-
viseur
SUP
D
OFF
Restaurer les paramètres par défaut
dEF
D
OFF
4.4.1.1 Mode distant On/Off
0
On/Off distant désactivé
1
On/Off distant activé et On/Off local activé
2
Uniquement On/Off distant, On/Off local désactivé
4.4.1.2 Baud rate
1
2400
3
9600
5
38400
7
115200
2
4800
4
19200
6
57600
Remarque : si vous modifi ez le Baud rate, le refroidisseur doit être
éteint et rallumé.
4.4.1.3 Gestion du relais d’alarme
0
Relais normalement désactivé, excité par une alarme.
1
Relais normalement excité (même lorsque le contrôle est OFF), désac-
tivé par une alarme.
2
Relais normalement excité (uniquement si le contrôle est ON), désac-
tivé par une alarme ou la commande OFF.
