Parker Hyperchill-Plus ICEP007 - Dimensional Drawings ICEP020-024

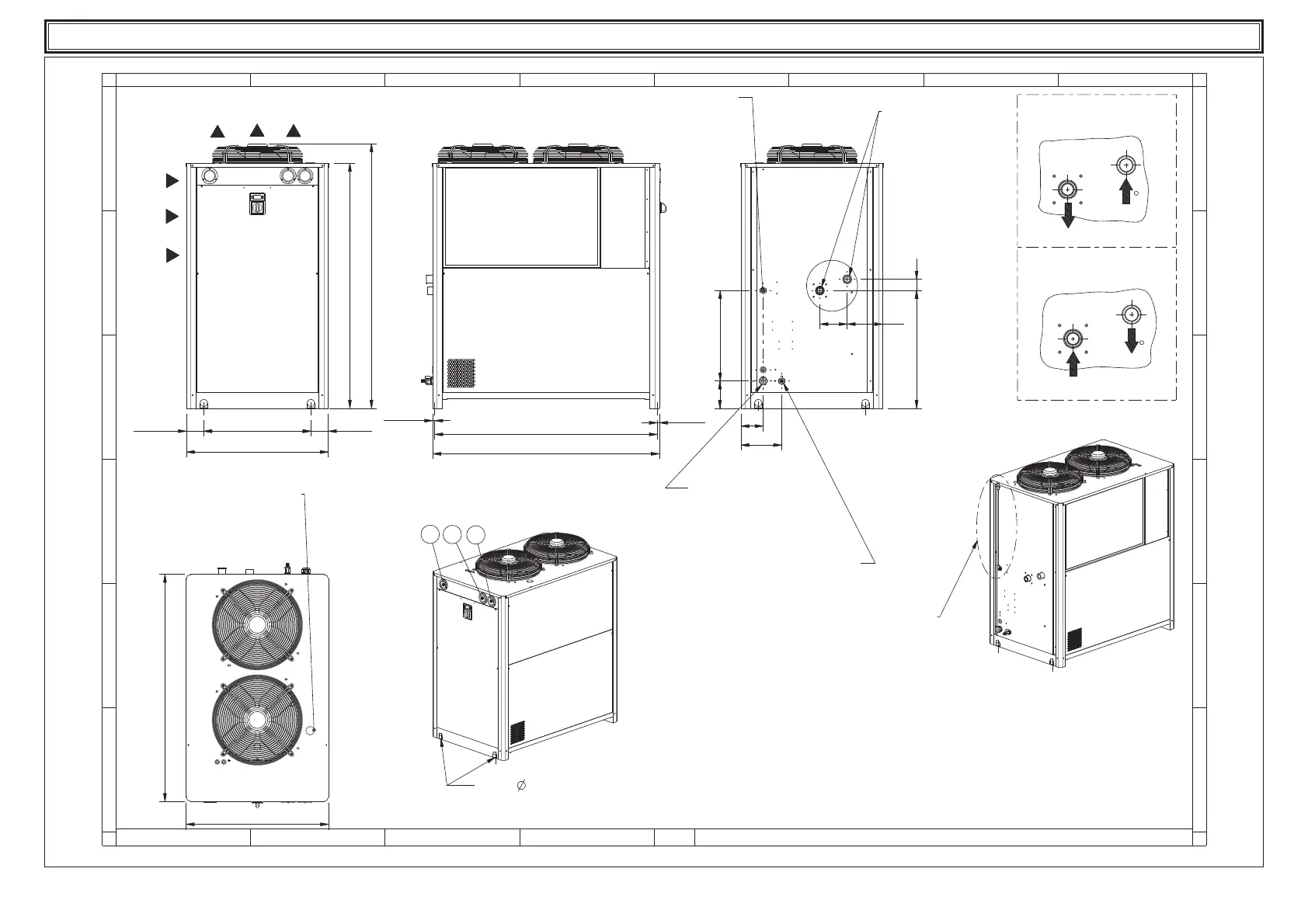

Dimensional drawings ICEP020-024
14
ICEP007-024 (60Hz)
756 MAX.
1206 MAX.
752
1301
1405 MAX.
1202
625 60
189145
118
216
145
480
92 (*) 568 (*) 92 (*)
10 (*)
1182 (*)
10 (*)
1234
12345678
A
B
C
D
E
F
A
B
C
D
E
F
CONDENSER AIR INLET INGRESSO ARIA CONDENS.
CONDENSER AIR OUTLET
USCITA ARIA CONDENS.
CONDENSER COIL
AREA
AREA CONDENSATORE
WATER/OIL CONNECT.
ATTACCHI ACQUA/OLIO
1"BSP-F
BLEED VALVE FOR
CLOSED CIRCUIT VERSION
VALVOLA DI SFIATO
PER VERSIONE A CIRCUITO CHIUSO
CIRCUIT WATER DISCHARGE
SCARICO ACQUA CIRCUITO
ELECTR.SUPPLY
CABLE INLET
INGRESSO CAVO
ALIM. ELETTR.
WATER CHARGE FOR
OPEN CIRCUIT VERSION
CARICO ACQUA PER
VERSIONE A CIRCUITO APERTO
(*) N°4 x 12
BASE FIXING HOLES POSITION
FORI FISSAGGIO BASE
1-WATER MANOMETER
2-LOW PRESSURE REFRIGERANT MANOMETER
3-HIGH PRESSURE REFRIGERANT MANOMETER
1
2
3
WATER LEVEL INDICATOR
FOR OPEN CIRCUIT VERSION
INDICATORE LIVELLO ACQUA
PER VERSIONE A CIRCUITO APERTO
WATER VERSION
VERSIONE AD ACQUA
OUT
IN
OIL VERSION
VERSIONE AD OLIO
IN
OUT
Water Charge / Drain
Scarico/carico acqua
