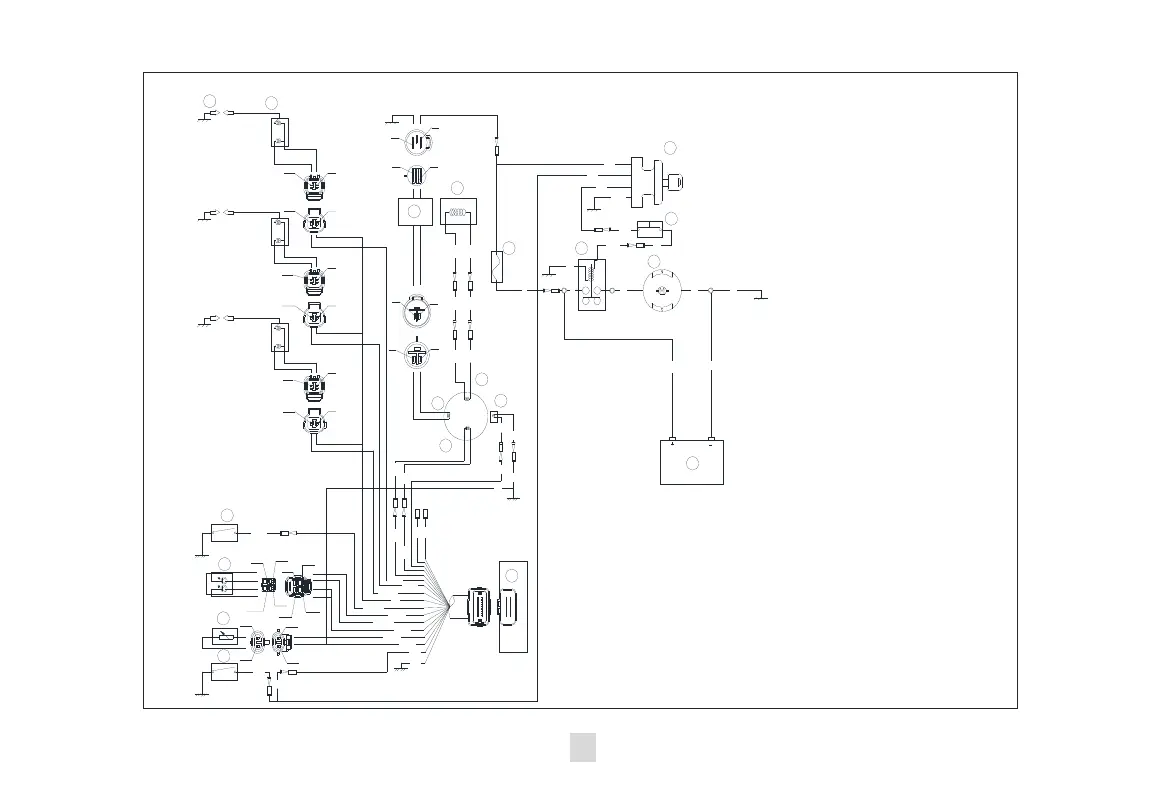

Parsun F30 BM - Page 70

63
F40BW
1 火花塞
2 高压包
3 加浓阀线圈
4 加浓阀充电线圈
5 触发线圈
6 充电线圈
7 CDI点火模块
8 机油压力保护器
9 信号灯组件
10 水温传感器
11 急停开关
R ：红
P : 粉红
B : 黑
G : 绿
W : 白
L : 蓝
B/W: 黑/白
B/W
1
2
B/W
B/W
6
4
5
3
7
8
9
10
11
1#
2#
3#
G
Y/R
B
B/W
G
G
B/W
B
B/W
B
B/R
Y/BY/B
Y/BY/B
Y/BY/B
Y/G
W
P/W
P/B
P/W
P/W
Y/R
Y/B
Y/B
Y/R
B
B
P/W
B
W
Y/G
B
B
P/W
P/W
Y/B
Y/R
G
B/R
Y/R
B/W
G/W
L/W
G/W
L/W
B
B
B
R/W
R/W
P/B：粉红/黑
P/W：粉红/白
Y/R：
黃/红
Y/B:黃/黑
G/W：绿/白
L/W：蓝/白
R/W：红/白
B/R：黑/红
G
P
Y/G：黃/绿
13
R
B
G
G
G
G
B
R
BB
B
B
18
1514
19
R
R
R
R
Br
W
B
16
17
R
12 照明线圈
13 整流调压器
14 保险丝
15 起动继电器
16 起动开关
17 空档开关
18 起动电机
Br : 棕
19 电池
12
Br
Br
Br
W
1： Spark plug
2： Ignition coil
3： Enrich valve coil
4： Enrich valve charge coil
5： Impulse coil
6： Magneto coil
7： C.D.I. unit
8： Oil pressure sensor
9： Signal light component
10： Water temperature sensor
11： Engine stop switch
12： Lighting coil
13： Rectifier
14： Fuse
15： Start relay
16： Start switch
17： Neutral switch
18： Start motor
19： Battery
R: red
P: pink
B: black
G: green
W: white
L: blue
B/W: black/white
Y/B: yellow/black
P/B: pink/black
Y/R: yellow/red
P/W: pink/white
G/W: green/white
L/W: blue/white
R/W: red/white
B/R: black/red
Y/G: yellow/green
