Parsun F30 BM - Page 71

64
F40BW-D

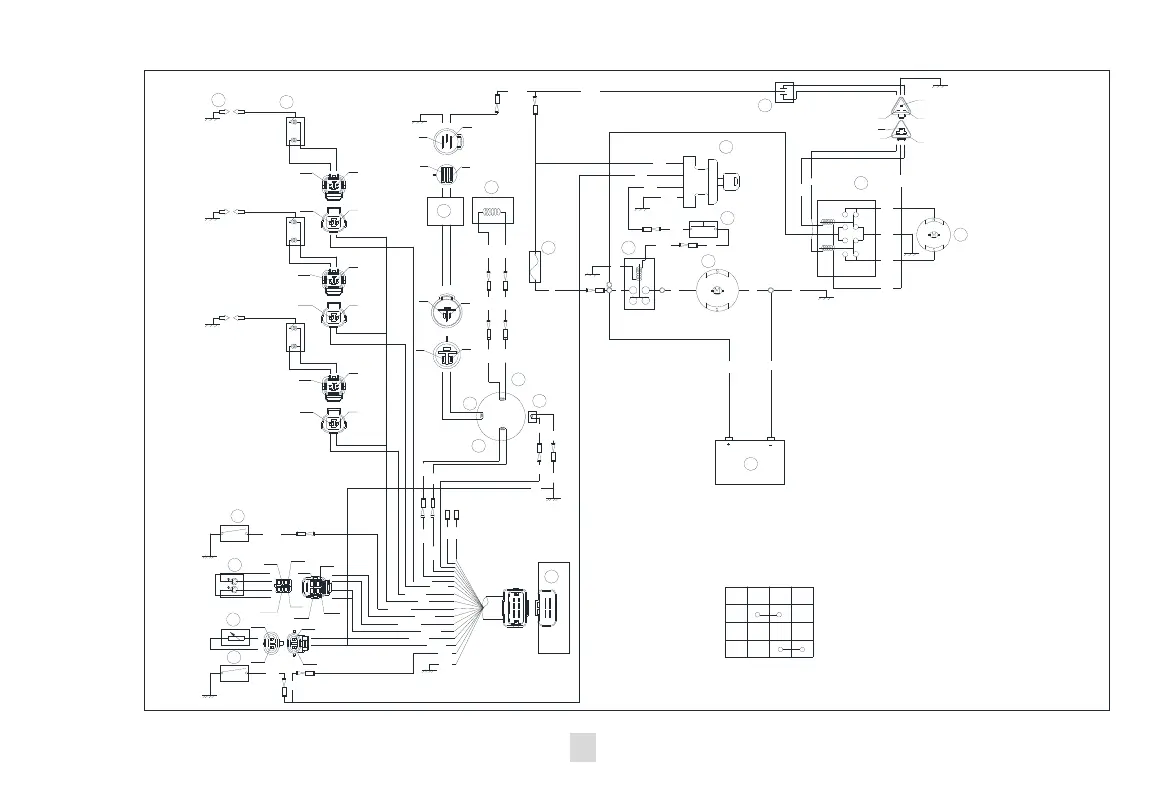

1 火花塞
2 高压包
3 加浓阀线圈
4 加浓阀充电线圈
5 触发线圈
6 充电线圈
7 CDI点火模块
8 机油压力保护器
9 信号灯组件
10 水温传感器
11 急停开关
R ：红
P : 粉红
B : 黑
G : 绿
W : 白
L : 蓝
B/W: 黑/白
B/W
1
2
B/W
B/W
6
4
5
3
7
8
9
10
11
1#
2#
3#
G
Y/R
B
B/W
G
G
B/W
B
B/W
B
B/R
Y/BY/B
Y/BY/B
Y/BY/B
Y/G
W
P/W
P/B
P/W
P/W
Y/R
Y/B
Y/B
Y/R
B
B
P/W
B
W
Y/G
B
B
P/W
P/W
Y/B
Y/R
G
B/R
Y/R
B/W
G/W
L/W
G/W
L/W
B
B
B
R/W
R/W
P/B：粉红/黑
P/W：粉红/白
Y/R：
黃/红
Y/B:黃/黑
G/W：绿/白
L/W：蓝/白
R/W：红/白
B/R：黑/红
G
P
Y/G：黃/绿
13
R
B
G
G
G
G
B
R
BB
B
B
18
1514
19
R
R
R
R
Br
W
B
16
17
R
12 照明线圈
13 整流调压器
14 保险丝
15 起动继电器
16 起动开关
17 空档开关
18 起动电机
Br : 棕
19 电池
12
Br
Br
Br
20
21
B
B
Lg
Sb
Lg
Sb
B
B
Lg
Lg
B
Sb
Sb
UP
停止
DOWN
Sb R Lg
W
RR
22
20 液压起翘继电器
21 液压起翘电机
22液压起翘开关（底罩）
