peerless-AV SA752PU - Page 24

24 de 58
PUBLICADO: 10-30-09 HOJA #: 095-9297-7 07-11-11
Español

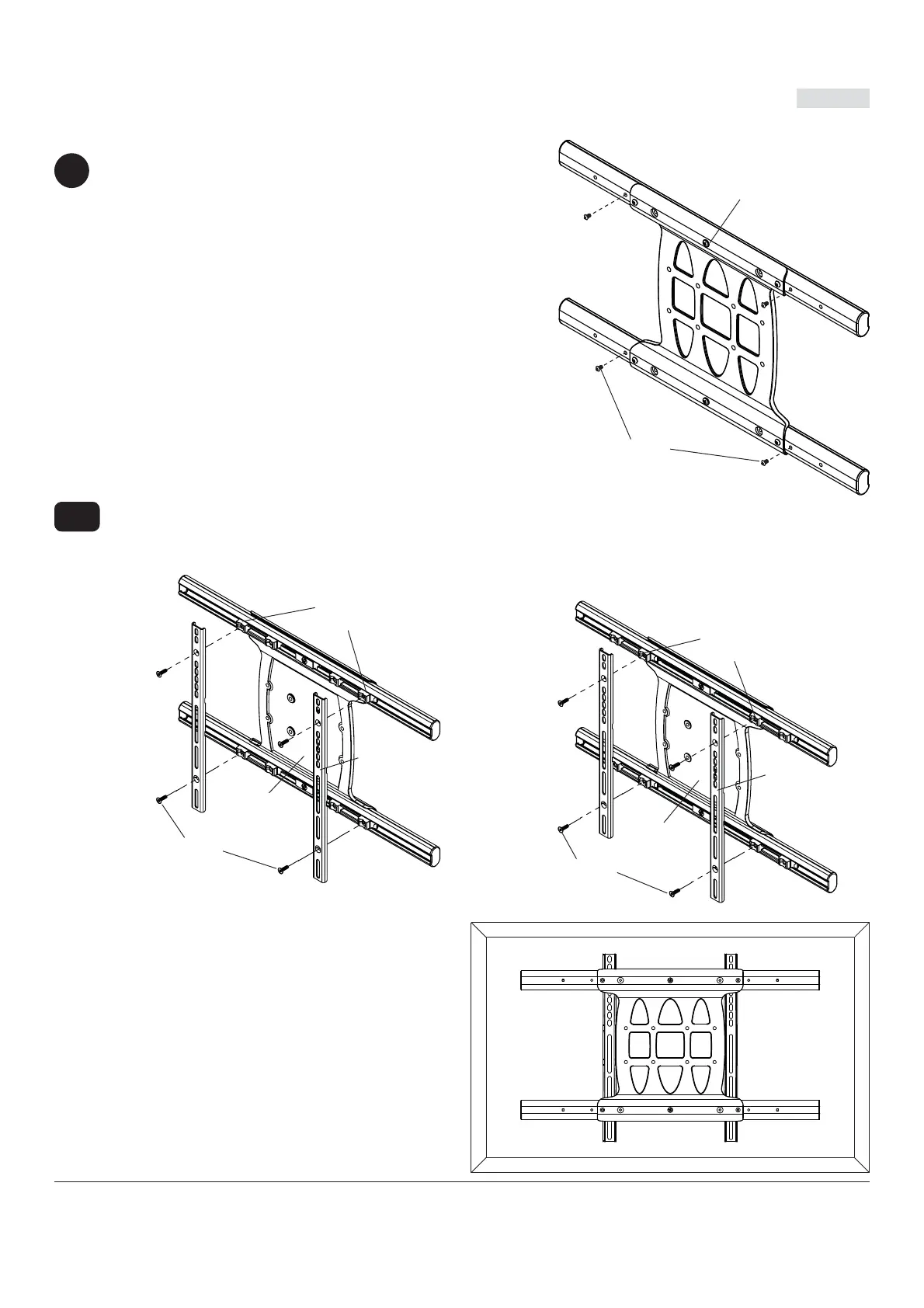

Quite los cuatro tornillo autorroscante de 1/4-20 para retirar los soportes de la pantalla del soporte adaptador
universal (B) utilizando una llave allen de 5mm (I), como se muestra, como se muestra en la fi gura 3.1. Reinstale
los cuatro tornillo autorroscante de 1/4-20 para fi jar los soportes de pantalla en el grupo interior de agujeros de
montaje en el soporte adaptador universal (B), como se muestra en la fi gura 3.2.
SOPORTES
DE LA
PANTALLA
SOPORTES
DE LA
PANTALLA
SOPORTES
DE LA
PANTALLA
AGUJEROS
DE MONTAJE
INTERIORES
AGUJEROS
DE MONTAJE
EXTERIOR
TORNILLO
AUTORROSCANTE
DE 1/4-20
VESA 200 x 200 o VESA 200 x 100 Patrón de montaje
Para evitar que se raye la pantalla, coloque un
trapo sobre una superfi cie plana y nivelada que
sostenga el peso de la pantalla. Coloque la pantalla
boca abajo y coloque el soporte adaptador univer-
sal (B) en la pantalla.
3-1
fi g. 3.1 fi g. 3.2
B
B
3
Quite los cuatro tornillos de 1/4-20 x .6" utilizando una llave
allen de 5mm (I) y afl oje los dos tornillos de 1/4-20 x 1.25"
1/2 vuelta para poder ajustar el soporte de la pantalla.
TORNILLOS 1/4-20 x .6"
TORNILLOS 1/4-20 x 1.25"
