Für spezielle PLP-Platte (nicht UL-zugelassene):
Informationen zur Befestigung der speziellen PLP-
Platte am Bildschirm können dem Anleitungsblatt für
das PLP-Modell entnommen werden.
Bringen Sie die zwei M10 x 15mm Schrauben (mit
der speziellen PLP-Platte geliefert) so in den beiden
oberen Löchern der speziellen PLP-Platte an,
dass noch ca. 6mm Gewinde zu sehen sind wie in
Abbildung 4.1 dargestellt.
Setzen Sie zwei M10 x 15mm Schrauben (E) in die unteren Löcher der Adapterplatte ein wie in Abbildung 4.3 und
4.4 dargestellt.. Ziehen Sie alle Befestigungsteile mit dem 6mm Inbusschlüssel (H) an.
4-1
A
B
B
E
ADAPTERPLATTE
ADAPTERPLATTE
BILDSCHIRM
ZUR BESSEREN
VERANSCHAULICHUNG
NICHT DARGESTELLT
Anbringung des Flachbildschirms
4
1/4"
1/4"
M10 X 15MM
SCHRAUBEN
M10 X 15MM
SCHRAUBEN
SPEZIELLE PLP-PLATTE
SPEZIELLE PLP-PLATTE
ADAPTERPLATTE
E
ADAPTERPLATTE
Für Universell-Adapterhalterung: Hängen Sie die
M10 x 15mm Schrauben in die Schlüssellochschlitze
der Adapterplatte (A) ein wie in Abbildung 4.2
dargestellt.
• Ziehen Sie immer eine zusätzliche Person heran oder verwenden Sie mechanische Hebegeräte, um den F lachbildschirm sicher
zu heben und zu positionieren.
• Ziehen Sie die Schrauben nicht zu fest an. Durch Überdrehen kann der Halter beschädigt werden. Das maximale Drehmoment
zum Festziehen der M10 x 15mm Schrauben (E) darf 40 in • lb (4,5 Nm) nicht überschreiten.
ACHTUNG

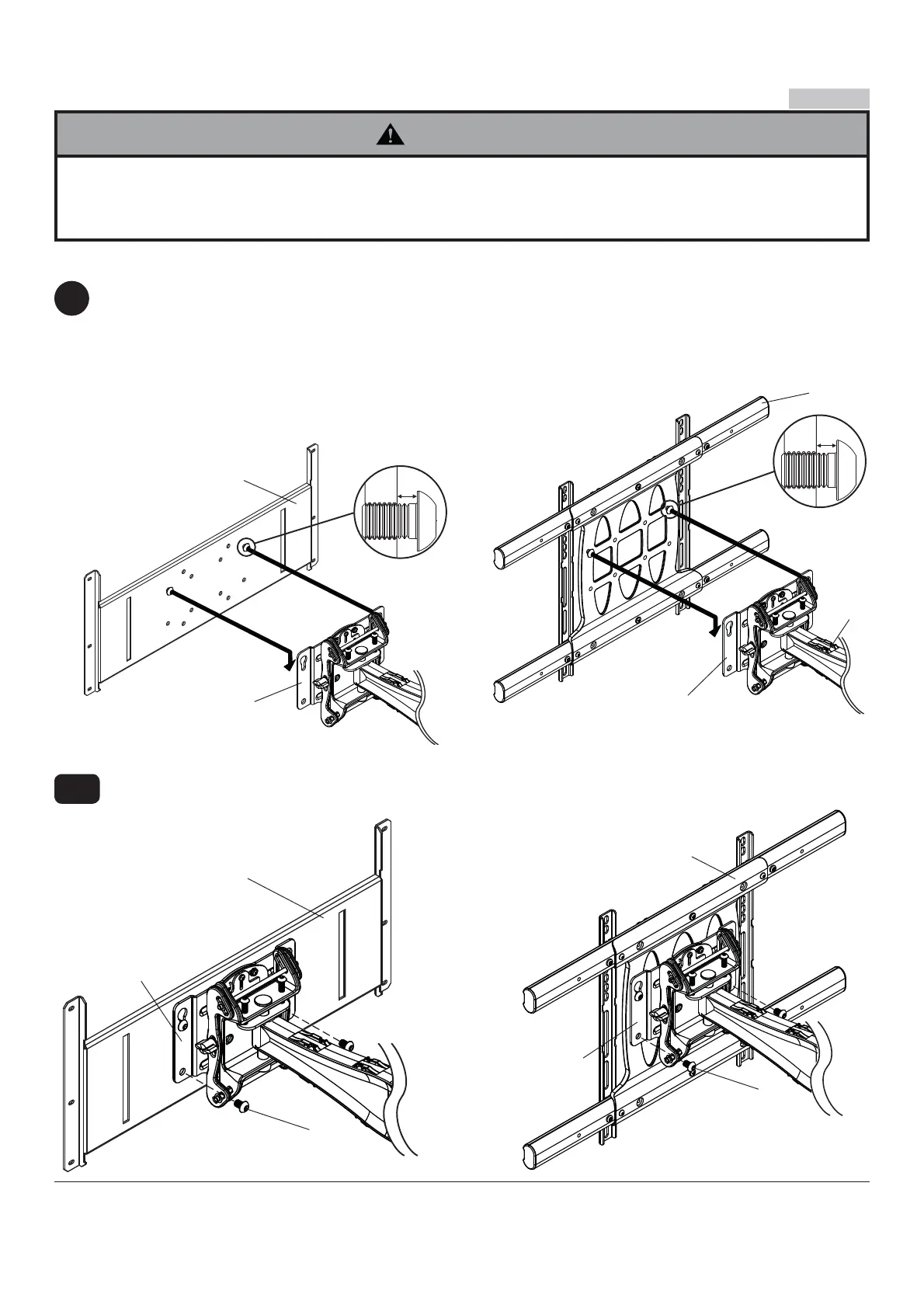

Abbildung. 4.1
Abbildung. 4.2
Abbildung. 4.3
Abbildung. 4.4
